Shuttle XPC DA320, un ordenador compacto para procesadores AMD

Shuttle presenta el sistema XPC DA320 desarrollado para procesadores AMD Ryzen 3000 y que cuenta con un diseño extremadamente compacto

Presentado por parte de Shuttle un nuevo barebone, en este caso destinado a procesadores AMD Ryzen. El nuevo Shuttle XPC DA320 se basa en el chipset AMD A320 y soporta procesadores Ryzen 3000, Ryzen 2000 y Athlon 2000. Se limita también el consumo del procesador, soportando un TDP máximo de 65W.

Shuttle XPC DA320 para procesadores AMD Ryzen y Athlon

Este sistema nuevo sistema compacto tiene unas dimensiones de 190x165x43mm (1.35 litros). La compañía Shuttle, especializada en estos sistemas compactos, apuesta por un catálogo más amplio. Últimamente únicamente lanzaban sistemas para procesadores Intel, pero cada vez son más los que apuestan por soluciones AMD.

La compañía para este Shuttle XPC DA320 ha optado por el chipset A320. Esto lo hace compatible con los procesadores Ryzen 3000, Ryzen 2000 y Athlon 2000 con un TDP máximo del procesador de 65W. Además, el procesador elegido debe contar con iGPU, ya que carece soporte para gráficos dedicados.

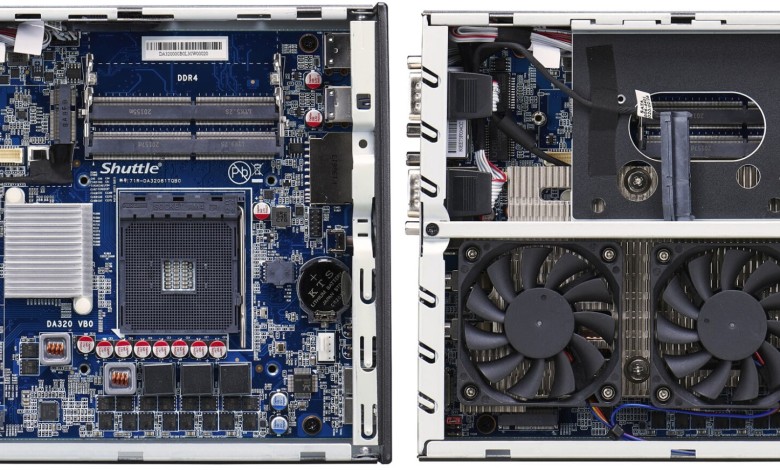

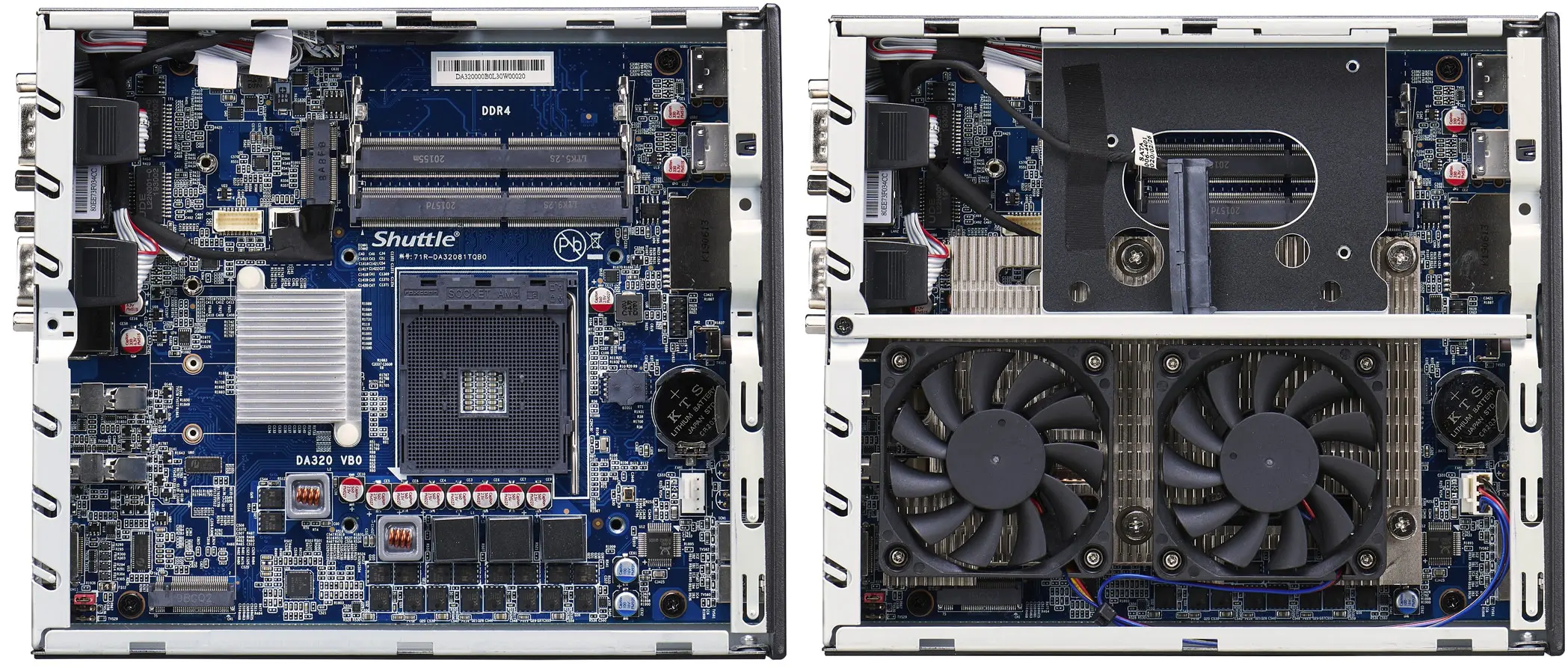

Se ha creado un disipador específico para el procesador que es de aluminio y que cuenta con un heatpipe de cobre y dos ventiladores de 60mm.

Podemos adquirir este Shuttle XPC DA320 por 240 euros, luego deberemos adquirir el procesador, la RAM y la unidad de almacenamiento.

Especificaciones

  • Chasis
    • Dimensiones: 190 × 165 × 43 mm a 1,35 litros
    • Peso: 1,13 kg neto y 2,3 kg bruto
    • Dos orificios para cerraduras Kensington y numerosos agujeros roscados (M3) en ambos lados del chasis
  • Adaptador de corriente
    • Adaptador de alimentación externo de 120 W adaptador de corriente (sin ventilador)
    • Entrada: 100 a 240 V CA, 50/60Hz
    • Salida: 19 V CC, máx. 6,32 A, máx.
    • Conector de 120 W CC: 5,5 / 2,5 mm (diámetro exterior/interior)
    • Cable de red de CA: 3 pines, 3 pines, aprox. 1,8 m de longitud, con acoplador C5/C6 (llamado «Mickey Mouse» o «Clover-leaf») para el adaptador de corriente y enchufe CEE-7/7 con contacto de tierra (tipo E+F) para la toma de corriente
    • Dimensiones: 150 × 65 × 36 mm (LWH)
  • Sistema operativo
    • Este sistema viene sin un sistema operativo. Es compatible con Windows 10 y Linux (64 bits)
  • Soporte de procesador
    • Socket AM4 Soporta APUs AMD Ryzen serie 2000/3000 R5/R3 Soporta APU AMD Athlon serie 2000
    • Soportaprocesadores con gráficos integrados solo Consumo máximo de energía del procesador (TDP) a 65 W
    • Consulte la lista de soporte para obtener información detallada sobre el soporte del procesador en global.shuttle.com.
  • Refrigeración del procesador
    • Refrigeración del procesador de tubos de calor con dos ventiladores de 60 mm en la parte superior del chasis
  • Mainboard / Chipset
    • Mainboard en un diseño patentado por el factor de forma Shuttle para el chipset XPC DA320: AMD A320
  • BIOS
    • AMI BIOS, interfaz SPI, 16 MB Flash-EEPROM
    • Soporta monitoreo de hardware y funcionalidad Watchdog
    • Soporta Firmware-TPM (fTPM) v2.0
    • Soporta arranque desde memoria flash USB externa
    • Soporta Interfaz de Firmware Extensible Unificada (UEFI)
    • Soporta encendido después de falla de energía
  • Soporte de memoria
    • 2× ranura SO-DIMM con 260 pines
    • Soporta DDR4-2666/2933 (PC4-21300/23466) SDRAM a 1.2 V
    • Soporta modo de doble canal
    • Soporta un máximo de 16 GB por DIMM
    • Tamaño total máximo: 32 GB
    • Soporta dos módulos DIMM sin búfer (sin ECC o registrado)
    • Nota: La velocidad del reloj de memoria depende del modelo de procesador. Las APU AMD Ryzen admiten la velocidad de memoria DDR4-2933, mientras que las APU AMD Athlon admiten DDR4-2666.
  • Gráficos integrados
    • Las características de la función gráfica Radeon™ Vega integrada dependen del tipo de procesador utilizado
    • El PC cuenta con tres salidas de vídeo digital que admiten 1080p/60 y 2160p/60:
      • 1× HDMI v2.0
      • 2× DisplayPort v1.4
    • Soporta pantallas 4K Ultra HD con resolución 3840 × 2160
    • Admite tres pantallas independientes con la funciónde gráficos integrados
    • Admite la reproducción de Blu-ray (BD) con protección de contenido HDCP
    • DisplayPort y HDMI admiten audio digital multicanal a través del mismo cable.
    • Salida de vídeo analógica D-Sub/VGA opcional
  • Bahía de unidad
    • 1× bahía de almacenamiento de 6,35 cm / 2,5″ admite un disco duro o una unidad SSD con conector
    • Altura SATA del dispositivo: 12,5 mm (máx.)
  • Conectores
    • 1x SATA con ancho de banda Serial-ATA III, 6 Gb/s (600 MB/s)
    • Con conector de alimentación Serial-ATA (incorporado)
  • Ranura SSD M.2-2280M
    • La ranura M.2-2280M proporciona las siguientes interfaces:
      • PCI-Express Gen. 3 X4, soporte NVMe
      • SATA v3.0 (máx. 6 Gbps)
    • Soporta tarjetas M.2 con un ancho de 22 mm y una longitud de 42, 60 u 80 mm (tipo 2242, 2260, 2280)
    • Soporta los siguientes SSD M.2: tipo SATA con clave B+M y tipo PCI-Express/NVMe con clave M
  • Ranura M.2-2230E para tarjetas WLAN
    • PCI-Express Gen. 3.0 X1 con USB 2.0
    • Soporta tarjetas M.2 con un ancho de 22 mm y una longitud de 30 mm (tipo 2230)
    • Soporta tarjetas de expansión WLAN (accesorio opcional de shuttle: WLN-M)
  • Audio
    • Audio Realtek ALC 662 5.1 canales
    • Audio de alta definición Dos conectores de audio analógico (3,5 mm) en el panel frontal:
      • Salida de línea de 2 canales (teléfonos de cabeza)
      • Entrada de micrófono
    • Salida de audio digital multicanal: por HDMI y DisplayPort
  • Controlador LAN Dual Gigabit
    • Dual con dos puertos RJ45 con dos LED de estado cada chips de red usados:
      • 2× Realtek RTL8111H Ethernet Controller (MAC, PHY)
    • Interfaz PCIe
    • Soporta 10 / 100 / 1.000 MBit/s
    • Soporta WAKE ON LAN (WOL)
    • Soporta arranque en red por Preboot eXecution Environment (PXE)
    • Soporta modo de equipo
  • Lector de tarjetas
    • Lector de tarjetas integrado
    • Compatible con tarjetas de memoria SD, SDHC y SDXC de hasta v3.01
    • La interfaz UHS-I admite hasta 104 MB/s (SDR104) de velocidad de transferencia con chip
    • Realtek RTS5227S con interfaz de chipset PCIe
    • Admite el arranque desde la tarjeta SD

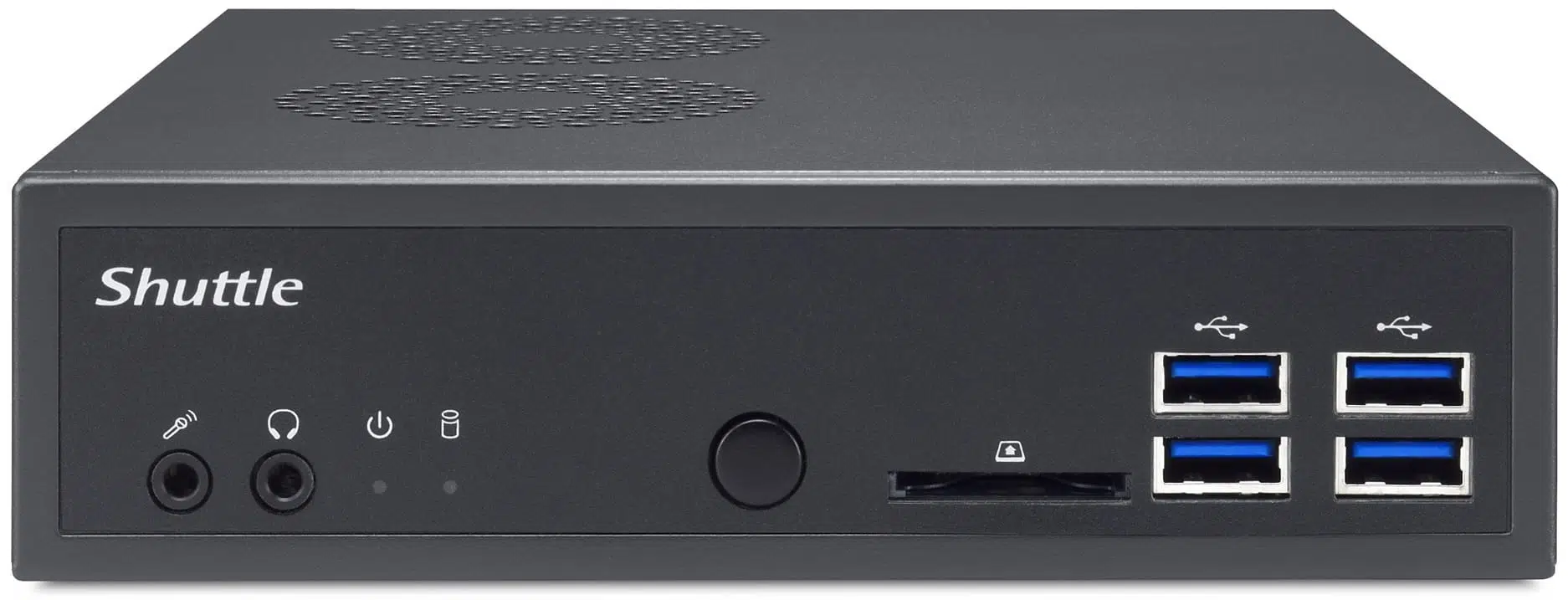

  • Conectores del panel frontal
    • Entrada de micrófono
    • Salida de audio (auriculares) 4× USB 3.2 Gen 1 (máx. 5 Gbps)
    • Lector de tarjetas SD
    • Botón de encendido
    • LED de encendido (azul)
    • LED HDD (amarillo)
  • Conectores de panel posterior
    • 1× conector HDMI 2.0
    • 2× conector DisplayPort 1.4 (DP)
    • Opcional: 1× conector VGA D-Sub (accesorio PVG01)
    • 2× USB 3.2 Gen 1 (máx. 5 Gbps)
    • 2× USB 2.0
    • 2× Gigabit LAN (RJ45)
    • 2× puerto COM serie RS232, Conector de entrada CC D-Sub de 9 pines
    • 1× para adaptador de alimentación externo de
    • 1× conector de 4 pines (paso de 2,54 mm):
      • encendido externo en el botón
      • Función
      • Clear CMOS
      • Voltaje de +5V CC para componentes externos
    • 2× perforación para antenas LAN inalámbricas opcionales
    • 2× orificio para Kensington Lock
  • Otros conectores integrados
    • 1× puente para alimentación después de la alimentación-fallo (solución de hardware)
    • 1× salida de gráficos VGA analógicos CN3 (2× 10 pines, 1 mm de paso)
    • 2× interfaz serie (COM) ocupada por conectores de panel posterior 1× USB 2.0 (4pines) para accesorio opcional WWN03 (kit LTE)
    • 1× conector de ventilador (4 pines) ocupado por el sistema de refrigeración
    • 1× cabezal Debug (reservado)
