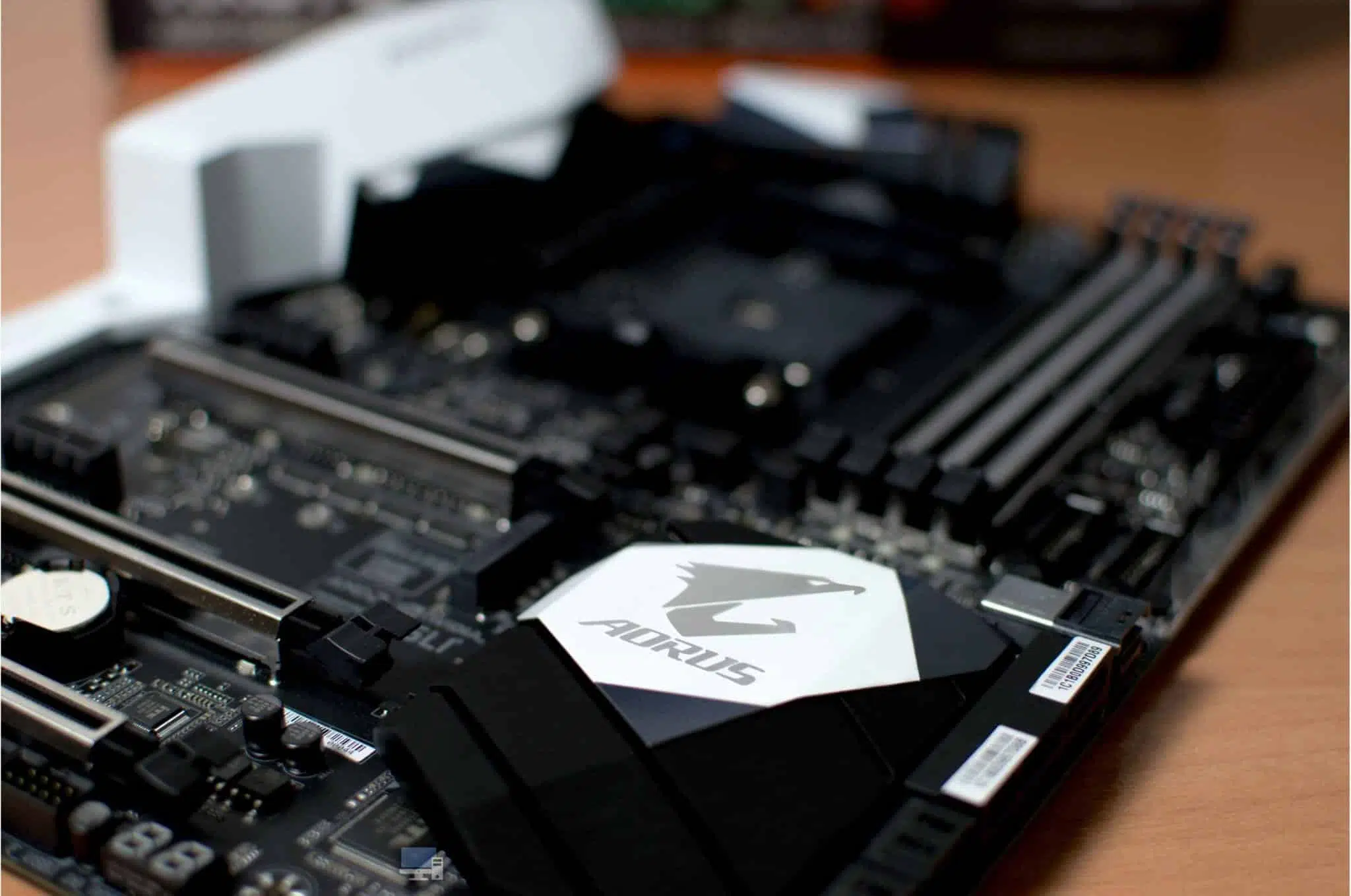

Conectores de la placa base de tu PC – Tipos y características

Las placas base cuentan con una gran cantidad de conectores diferentes con una forma determinada. Este tipo de puertos y conectores están pensados para la alimentación, instalación del hardware básico y los dispositivos de expansión. Y es que un ordenador al final es un conjunto de elementos que se conectan a una placa controladora o placa base y que son gestionados (mayormente) por el procesador.

Para que los podáis distinguir de manera facil cuando montáis un ordenador, los hemos catalogado y explicado un poco. Todos los puertos y conectores de la placa base, tanto internos como externos, dan para hablar muco de ellos, por eso damos pinceladas de los mismos. Cada uno de los puertos del PC situado en la placa base tiene una imagen que permite distinguirlo con facilidad.

Aorus X570 AORUS ELITE (Socket AM4/X570/DDR4/S-ATA 600/ATX)
  • ¡ATENCIÓN! ¡Compruebe en el sitio web del fabricante si sus componentes (memorias RAM, procesador) son compatibles con esta placa base antes de comprarla!
  • Compatible con procesadores amd ryzen / ryzen de 2ª y 3ª generación con radeon vega graphics desktop processors para zócalos am4
  • Rgb fusion
  • Arquitectura de memoria de doble canal
  • Diseño moderno

Puertos internos más comunes en una placa base

Socket para la placa base

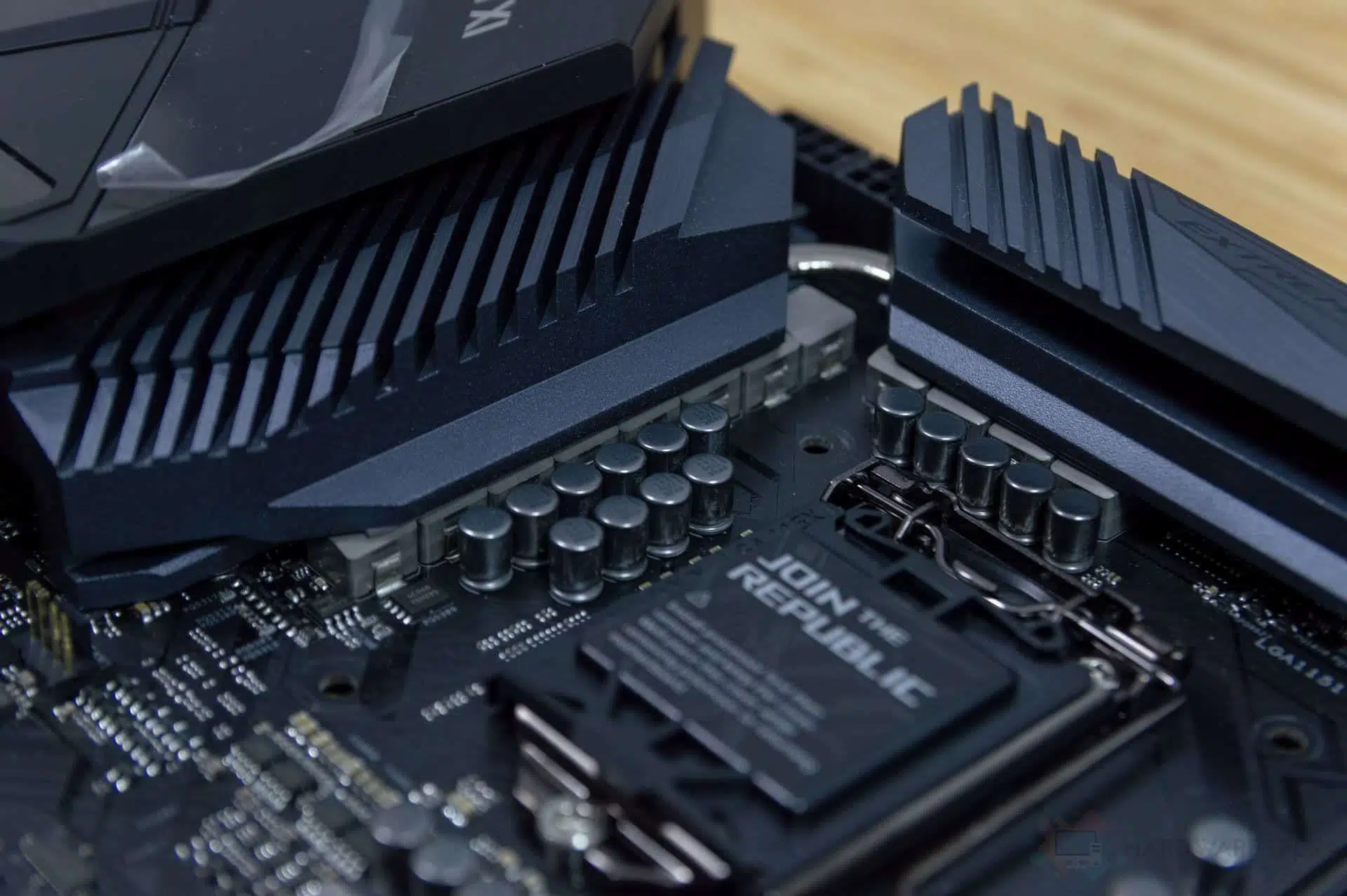

PLACA BASE Asus Rog Maximus XI Extreme 30 Posiblemente estemos ante uno de los puntos de conexión más importante del sistema. Aquí es donde se instalara el procesador.

La mayoría de sockets de CPU de una placa base cuentan con un sistema de anclaje basado en una palanca que libera la tapa de anclaje del procesador. Este sistema hace que sea muy sencillo retirarla para cambiar una CPU. Aunque hay plataformas como workstation o servidores que usan sistemas más avanzados. Adicionalmente, en equipos portátiles el procesador se suele soldar directamente en la placa base, con lo que en estos casos es imposible cambiarla.

Debemos tener en cuenta que el socket de los procesadores Intel no es compatible con el de AMD y viceversa. También debemos tener en cuenta la generación, ya que de una generación de procesadores a otra se puede cambiar el socket y solamente es compatibles con las CPUs de entre dos o cuatro generaciones.

EPS +12V

Conector de alimentación destinado al procesador. Este conector se caracteriza por tener 4 pines o bien 8 pines, que mandan la tensión a las fases VRM, desde done se distribuyen al procesador.

Las placas base de gama alta están pensadas para procesadores potentes o para el overclocking y suelen llevar un EPS de 8 pines y algunos modelos incluso 4 pines adicionales. Por otro lado las placas base de gama media pueden llevar el conector de 4 pines o de 8 pines, según decida el fabricante y para la gama baja se suele incorporar solo un conector de 4 pines
MSI XPOWER Power HS

Socket DIMM / Slot RAM

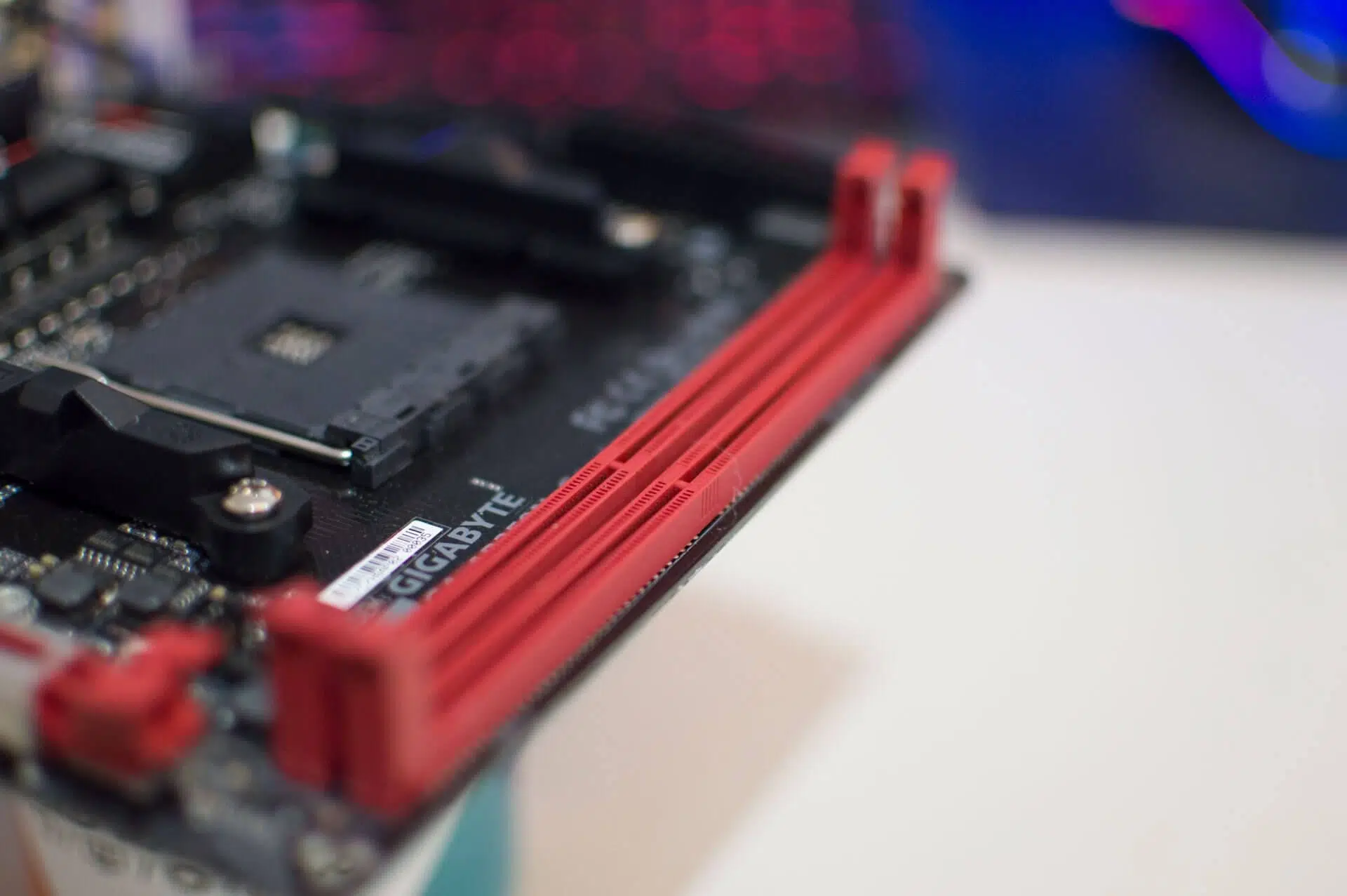

Placa base Gigabyte AB 350 Gaming Wifi 8 Son los puertos de conexión de la memoria RAM. Este tipo de sistema es bastante sencillo, ya que solo debemos desplazar los anclajes laterales y ‘pinchar’ la unidad de RAM. Cuando la insertamos, los anclajes laterales presionan la RAM y evitan que se mueva.

Cuando vamos a instalar memoria RAM debemos ser cuidadosos, ya que el socket tiene una linea interna para evitar que la instalemos mal. También sirve para evitar instalar módulos de RAM de una generación incorrecta, como por ejemplo, un modulo DDR3 en un socket DDR4. Si notamos que un módulo de RAM no encaja por ninguno de los dos lados, no lo forcemos porque directamente no encaja y no es compatible.

ATX 24 Pines

Este conector está destinado a la alimentación de la placa base. Las placas base modernas se basan en la conexión de 20+4 pines, siendo raro ver placas base con el conector ATX de 20 pines.

Se utiliza para la alimentación del chipset, la conectividad interna y la conectividad externa. También se utiliza para alimentar otros circuitos como puedan ser la tarjeta de sonido, tarjetas de red o las unidades M.2, entre otros.
MSI XPOWER USB HS

Conectores PCI Express (PCIe)

PLACA BASE Asus Rog Maximus XI Extreme 26 Bus de comunicación de alto rendimiento que permite la instalación de diferentes tarjetas de expansión. Se puede comunicar de manera directa con el procesador, aunque el chipset también puede contar con soporte para este tipo de bus.

Podemos encontrarlo en cuatro formatos: PCIe x16, PCIe x8, PCIe x4 y PCIe x1. El número nos indica la cantidad delineas que tiene el puerto de conexión. Algunos slots PCIe de tamaño x16 puede ser que tengan solo 8 lineas o menos, algo que debemos tener en cuenta y que el fabricante especifica en el manual.

Conectores ventilador 3 pines y 4 pines (PWM)

Conexiones especiales para ventiladores integrados en la placa base. Las placas base modernas suelen implementar el conector de 4 pines PWM que permite regular la velocidad de giro del ventilador. El conector de 3 pines hace que el ventilador funcione a la velocidad de giro nominal de manera constante.

Las placas base modernas suelen tener un conector especifico para el ventilador del procesador que es de 4 pines. Adicionalmente tienen otros conectores para el resto de ventiladores que queramos instalar. Algunas placas base incluso implementan uno especial para las bombas de las refrigeraciones líquidas.
GIGABYTE AORUS X299 Gaming 7 22

Conectores SATA

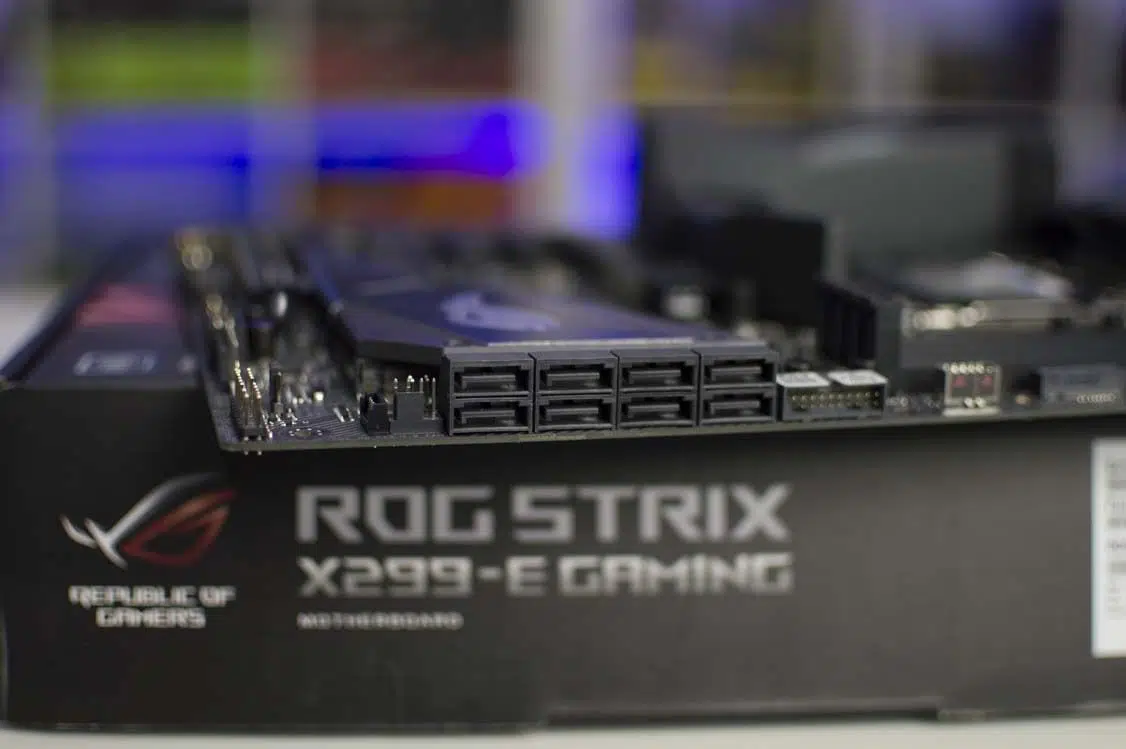

ASUS ROG x299 STRIX 12 Interfaz de bus de datos de los ordenadores modernos que permite la conexión de dispositivos de almacenamiento y unidades de discos ópticos, entre otros.

Este tipo de interfaz ofrece altas velocidades de transferencia, admite cables de datos más largas y conexión y desconexión de unidades en caliente.

La interfaz SATA 3 nos ofrece velocidades de transferencia de hasta 600MB/s (en el mejor de los casos)

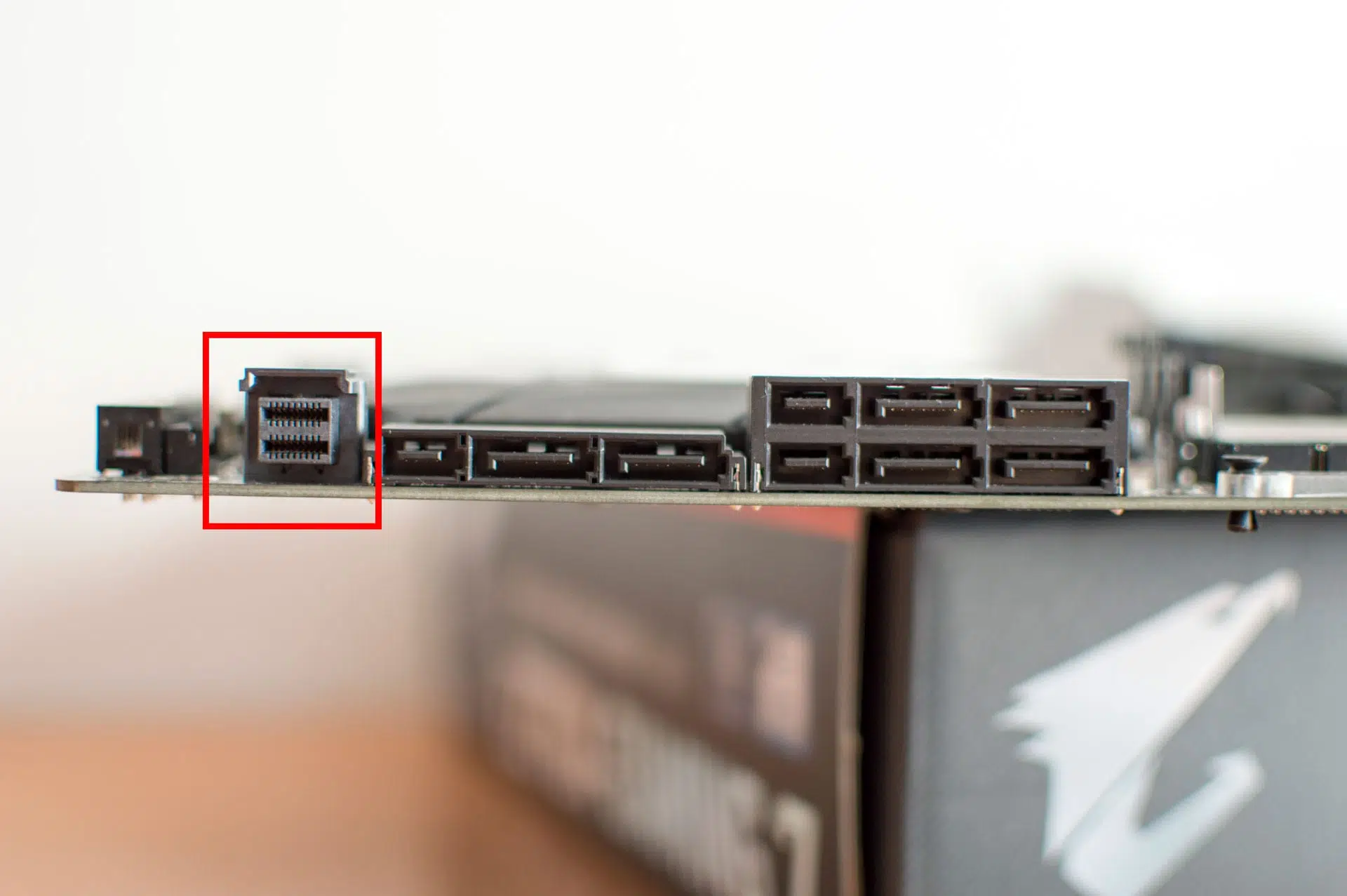

U.2

Puerto híbrido entre el SATA y el M.2 que nunca ha tenido mucho éxito. Se desarrolló como mejora del puerto SATA, pero con la llega del puerto M.2 para los SSD, ha caído en desuso. Destacar que la mayoría de fabricantes de placas base y disco duro nunca han terminado de confiar en este.

Se suele encontrar junto con los puertos SATA y en placas base de gama media o alta. Esta interfaz de conexión U.2 ofrece unas velocidades de lectura de unos 2.000MB/s y unos 1.000MB/s de escritura.

Conectores M.2

GIGABYTE AORUS X299 Gaming 7 6 Bus de datos preminentamente utilizado para la instalación de unidades de almacenamiento. Este tipo de bus soporta diferentes longitudes.

Además de unidades de almacenamiento, se pueden instalar otros sistemas, como tarjetas de red inalámbricas o controladores USB.

Dentro del almacenamiento existen dos versiones: PCIe y SATA. Las unidades M.2 mediante interfaz PCIe ofrecen grandes velocidades de transferencia. Las unidades M.2 mediante SATA se limitan a las velocidades de transferencia de este puerto, siento más lentas.

Bajo el estándar SATA ofrece velocidades medias de 600MB/s, mediante el estándar PCIe 3.0 puede ofrece velocidades medias de 3000MB/s y mediante el estándar PCIe 4.0 puede ofrecer velocidades medias de 6000MB/s

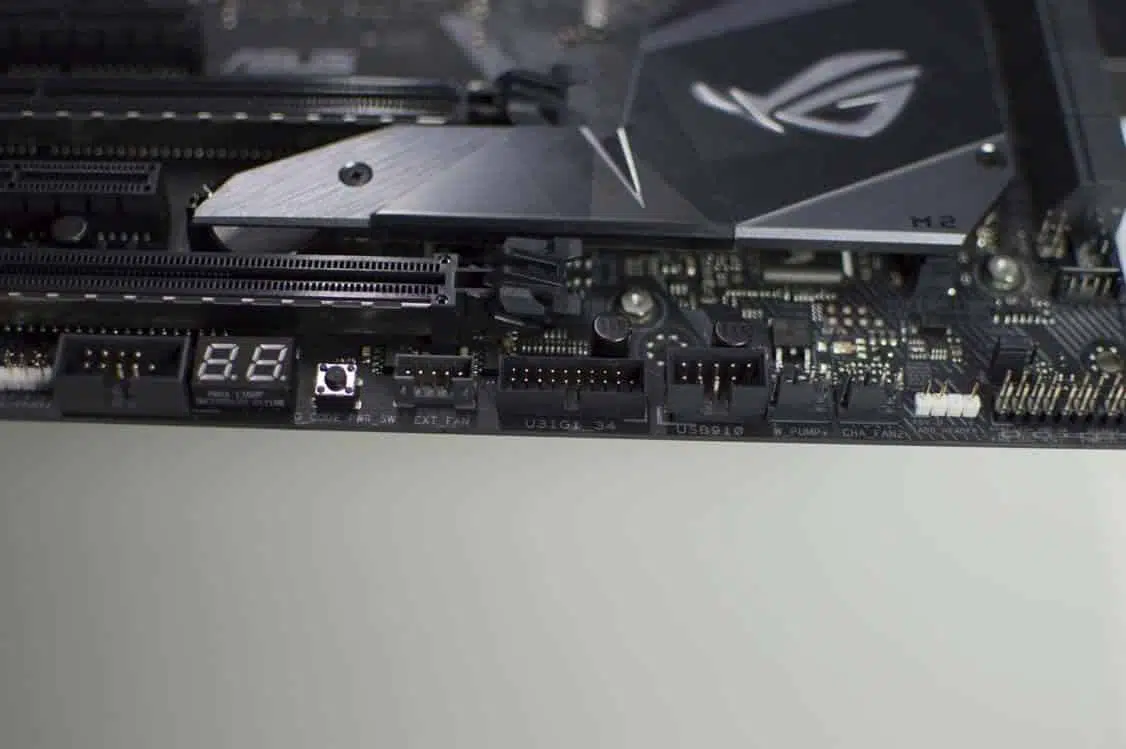

Conectores USB

Conectores PC de conexión especial que se suele encontrar en la parte más baja de la placa base. Este tipo de puerto está pensado para los puertos USB que solemos encontrar en la parte frontal de las torres de ordenador.

Normalmente las placas base suelen contar con dos de estos conectores. En las placas modernas ofrecen soporte para el estándar USB 3.0 o superior.
ASUS ROG x299 STRIX 8

Audio

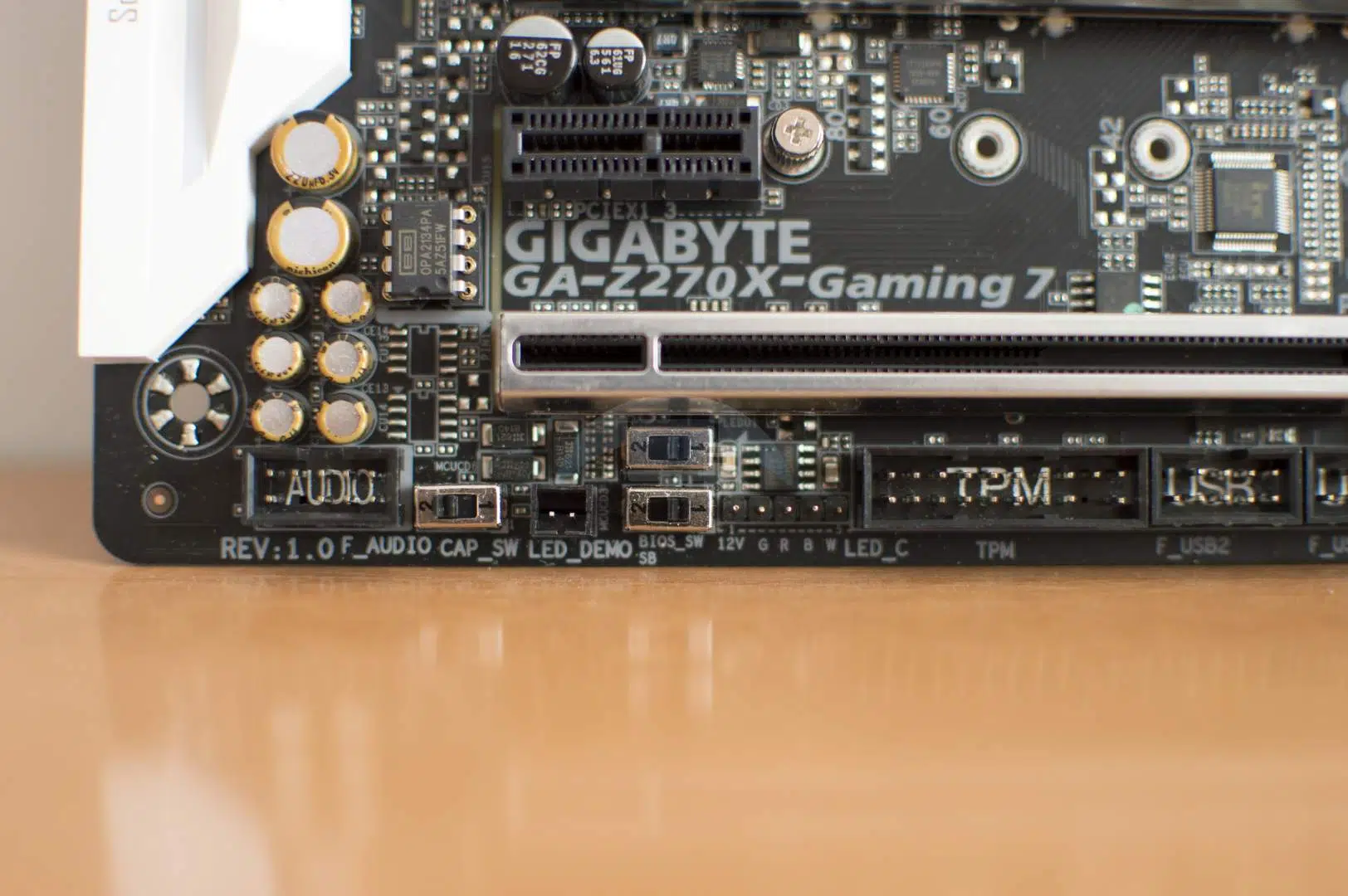

Gigabyte Aorus Z270X Gaming 7 05 Al igual que el puerto de conexión USB, este se sitúa en la parte baja de la placa base. Suele estar en la esquina inferior izquierda, cerca de la tarjeta de sonido. Es donde se conectan las conexiones jack de entrada de micrófono y salida de sonido de los chasis de ordenador.

RGB

Las placas base modernas suelen implementar en la misma iluminación de tipo RGB. Normalmente las placas base que cuentan con este tipo de iluminación tienen un conector especial para conectar tiras RGB adicionales.

Este conector nos ofrece la posibilidad de sincronizar la iluminación de la placa base con las tiras, creando un efecto unico.

Thunderbolt

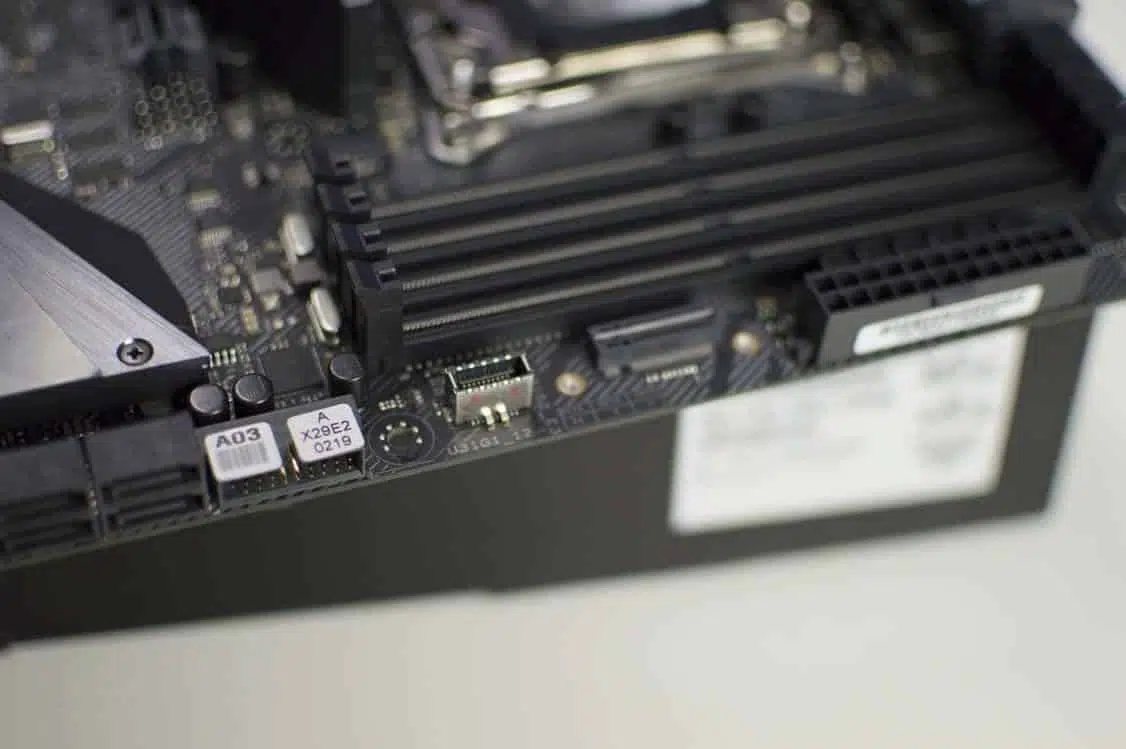

ASUS ROG x299 STRIX 13 Este tipo de puerto está pensado para los chasis que ofrecen conectores tipo USB Type-C y compatibilidad Thunderbolt. Se caracteriza por ofrecer una mayor potencia eléctrica que el USB, soportando más dispositivos.

Su gran ventaja es que se basa en la interfaz PCIe, por lo que las velocidades de transferencias son muy elevadas. Además, permite la paralelización de la transferencia de datos, de ahí que soporte varios dispositivos simultáneamente con un unico conector.

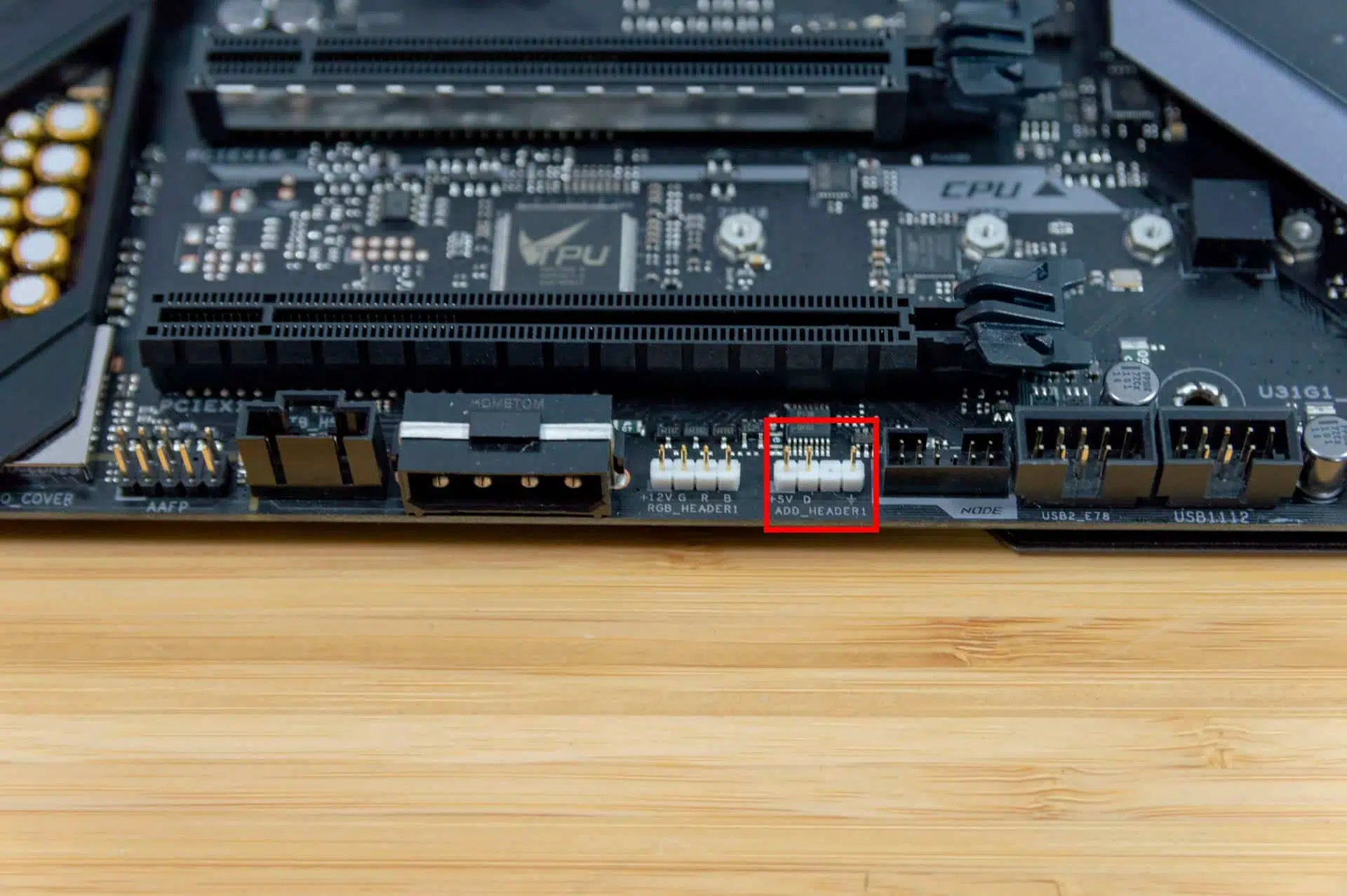

ARGB

Evolución de la iluminación RGB. El ARGB (Adressable RGB) es un sistema de iluminación que permite controlar independientemente cada led.

Su puerto de conexión es diferente al RGB, aunque el fin es el mismo. Permite la sincronización de las tiras led con la iluminación de la placa base.

Externos placa base

Conectores USB

El puerto USB se ha quedado como un estándar universal y todas las placas base modernas implementan un gran número de estos.

Normalmente los puertos USB de color negro se basan en el estándar 2.0. El USB de color azul se basa en el estándar 3.0. Adicionalmente podemos encontrarlos de color rojo, indicando interfaz USB 3.2 o bien en color amarillo/naranja, destinados a la carga de dispositivos. Destacar que luego cada fabricante puede decidir no seguir esta gama cromática, como por ejemplo Razer que implementa USB de color verde en sus portátiles.

Con la llegada del USB Type-C (o de conexión universal), al USB ‘normal’ también se le denomina USB Type-A.

RJ45

Interfaz de comunicación para redes de ordenador y conexión a internet. Se caracteriza por tener ocho conexiones eléctricas que se usan como extremos de cables de par trenzado (UTP)

Todas las placas base cuentan con este tipo de conector, en algunos casos con dos de estos conectores.

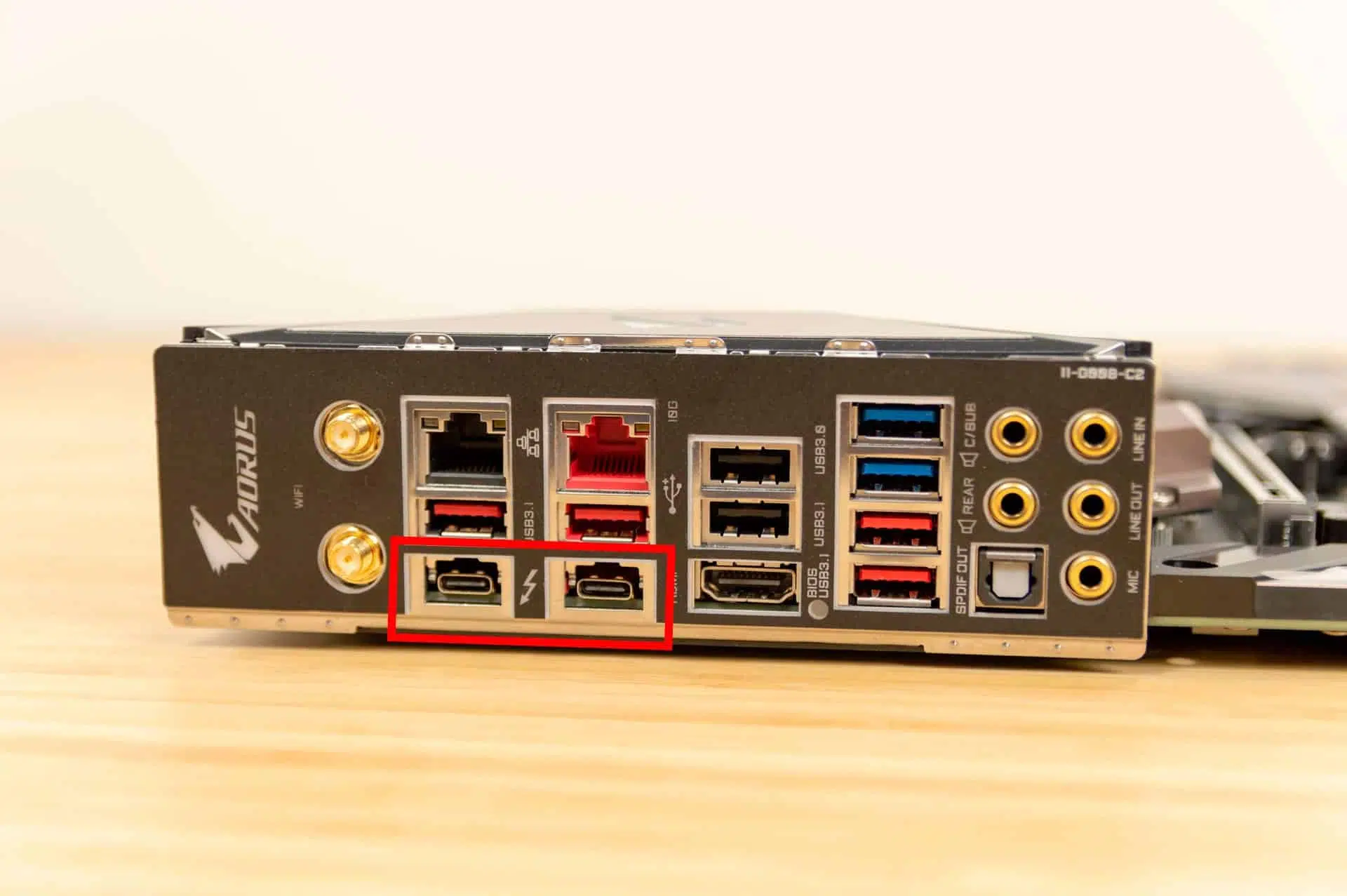

Thunderbolt

Intel en 2018 libero este estándar de conexión que antes se podía instalar pagando regalías a la compañía. Esto hace que cada vez más fabricantes opten por implementarlo, sobre todo, en placas base de gama alta.

Se puede confundir fácilmente con un USB Type-C, debido a que comparten interfaz física. Se diferencia mediante el símbolo de un rayo junto al conector, que identifica al puerto Thunderbolt.

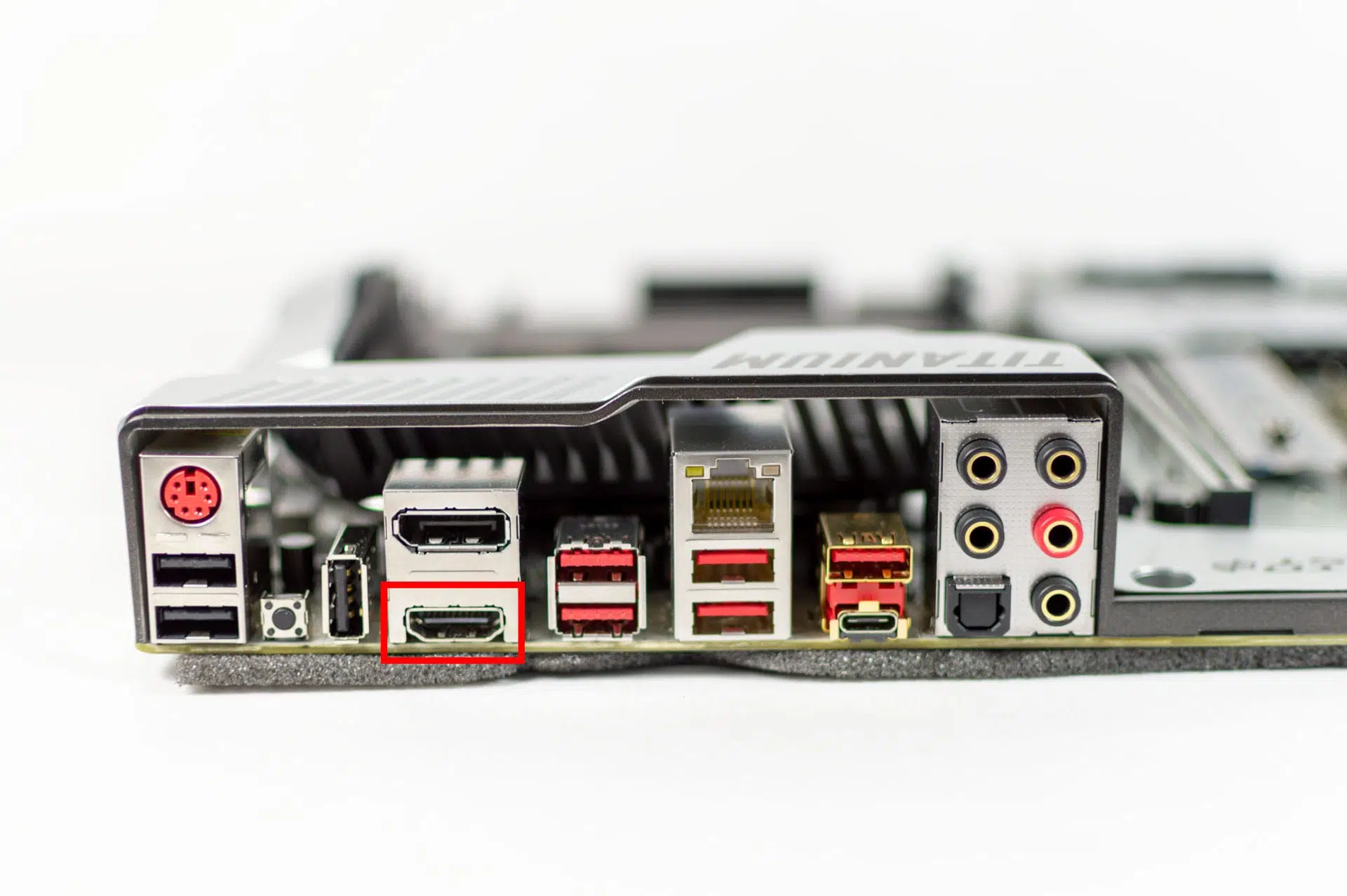

HDMI

Conector PC de vídeo desarrollado específicamente para la salida de vídeo. Este conector suele aparecer en gran cantidad de placas base para aprovechar la gráfica integrada en el procesador que la integre.

La ultima actualización es el HDMI 2.1 que a grandes rasgos ofrece soporte de vídeo 8K @ 60FPS o bien 4K @ 120FPS. Adicionalmente este tipo de interfaz añade soporte para Game Mode VRR Technology

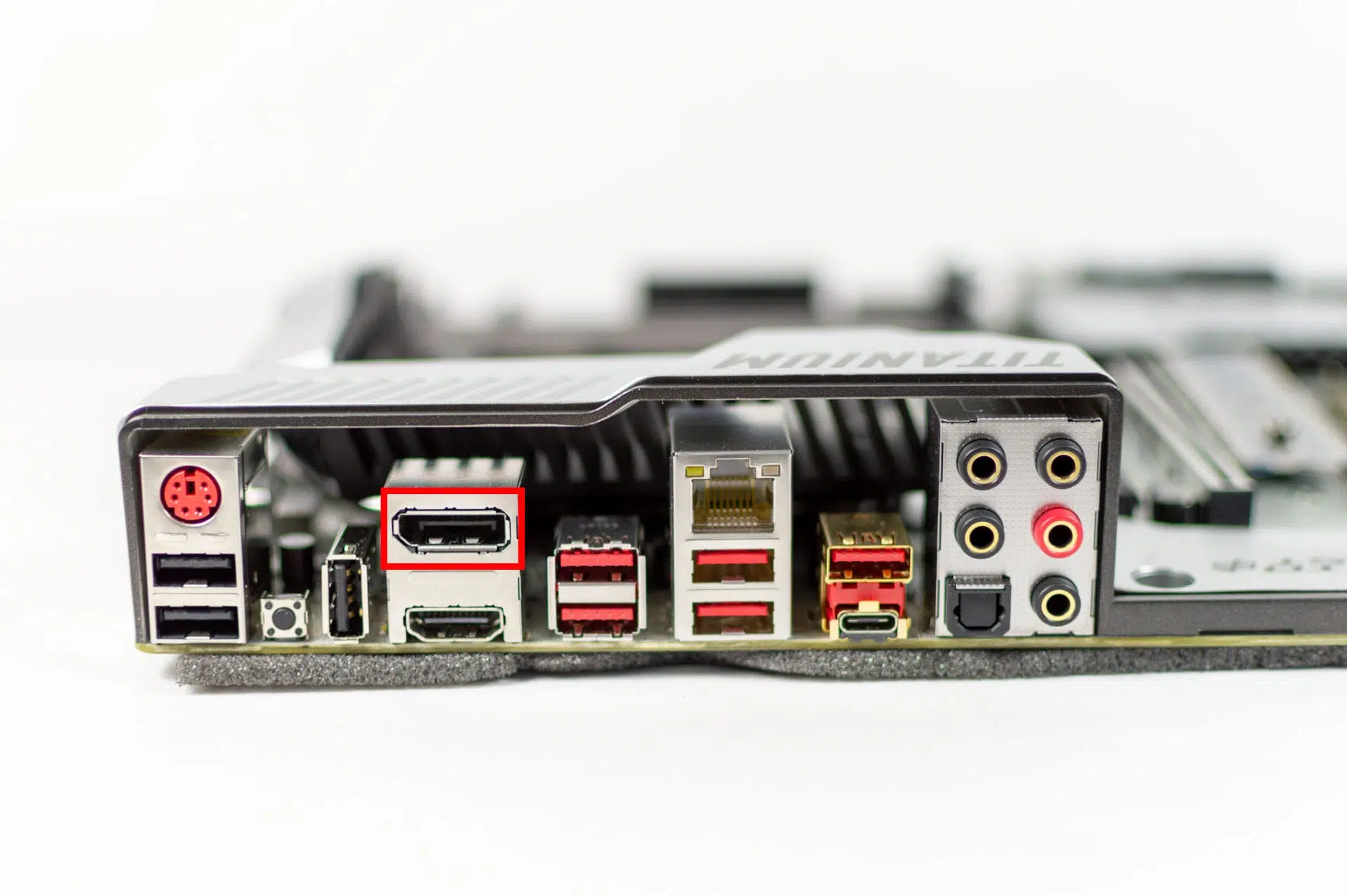

DisplayPort

Interfaz de vídeo más avanzada que se caracteriza por permitir la transferencia no solo de vídeo, también de audio y de datos. Se caracteriza también por ser un conector libre y sin licencia.

La versión más moderna es el DisplayPort 2.0 ofrece soporte para resoluciones 8K @ 60Hz con HDR. Se puede utilizar, como indicábamos, para transferencia de datos, pero mediante el estándar Thunderbird 3.0.

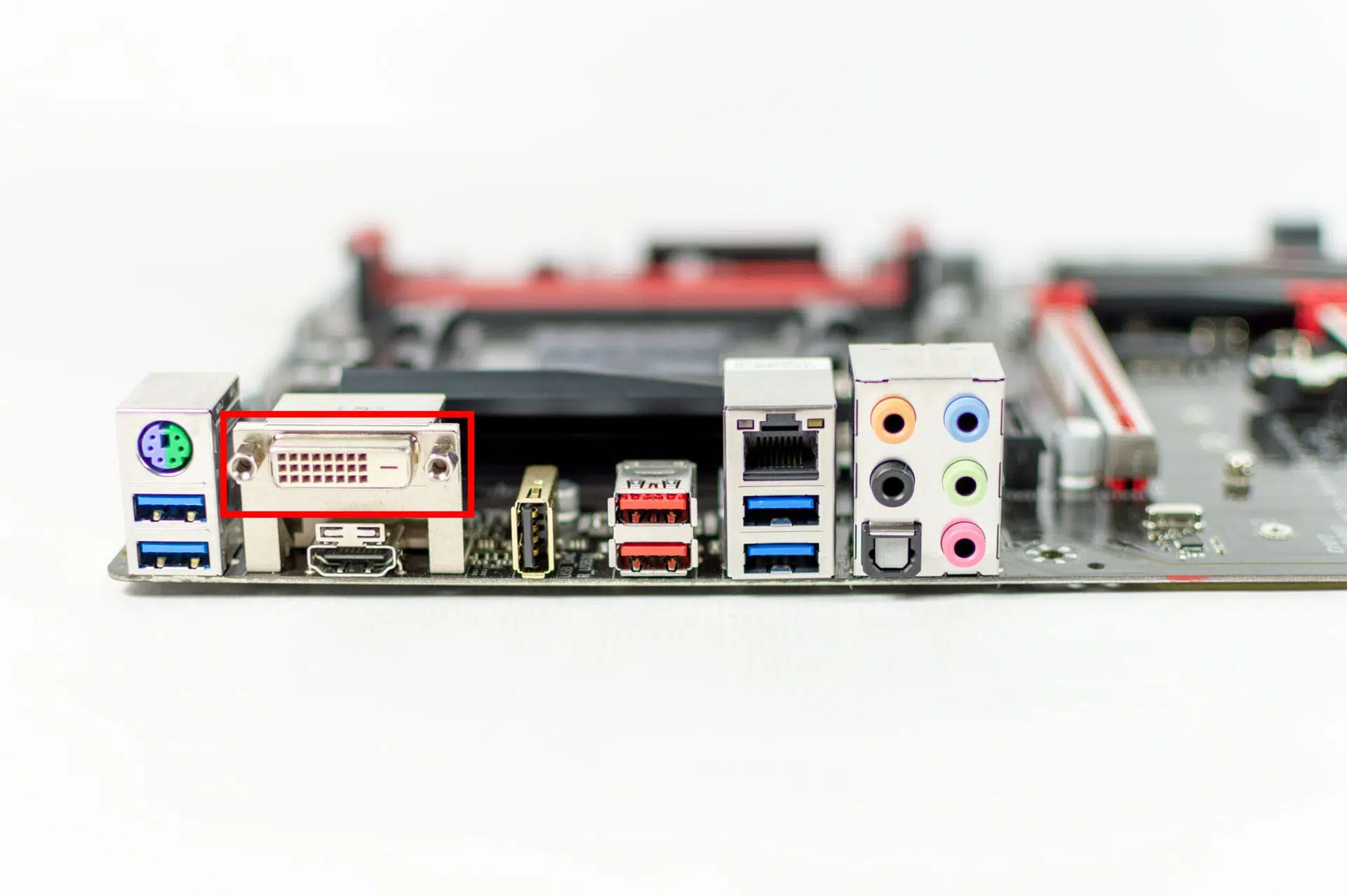

DVI

Normalmente las placas base destinadas al gaming de gama media y de entrada suelen integrar este conector de vídeo. Se implementa para aprovechar la gráfica integrada en el procesador, siempre y cuando el procesador integre gráficos.

Este tipo de conexión tiene diferentes versiones. Las más comunes son Single Link con una resolución 1920×1200 @ 60Hz, Dual Link con una resolución 2560×1600 @ 60Hz y Vídeo Analogico con una resolución 1920×1200 @ 60Hz.

Conectores de audio

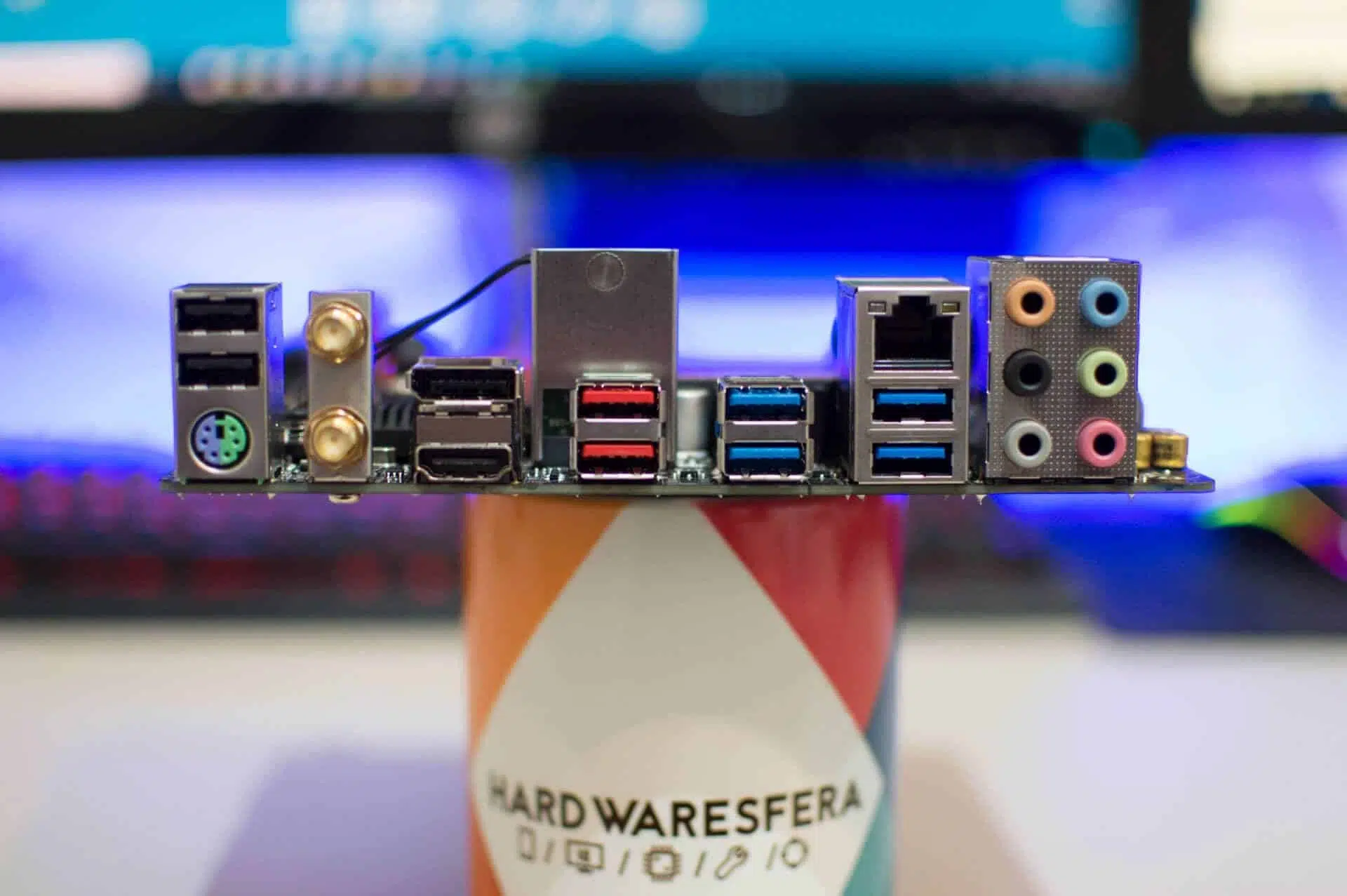

Placa base Gigabyte AB 350 Gaming Wifi 18 Las placas base integran tarjetas de sonido de manera nativa, pudiendo ser de menor o mayor calidad de sonido. Podemos encontrar incluso tres tipos de bloques de conectores traseros. Las placas base de gama media suelen contar con tres (azul, verde y rosa). Las de gama media y alta pueden diferenciar entre el sistema de seis conectores o el de cinco conectores con salida de audio digital (S/PDIF, conocido también como SPDIF).

Funciones de cada conector jack de 3.5mm:
– Arriba izquierda (azul): entrada estéreo de 3.5mm
– Arriba derecha (negro): salida estéreo de canales traseros
– Centro izquierda (verde): salida estéreo para canales frontales
– Centro derecha (naranja): salida dual para el centro y el subwoofer
– Abajo izquierda (rosa): entrada mono para micrófono
– Abajo derecha (gris): para canales laterales

Nota: puede darse que todos los conectores tengan el mismo color

USB Type-C

Conectores PC simétrico de rotación doble, también denominado como conector USB reversible. Esta conector puede ofrecer soporte para las interfaces de vídeo DisplayPort, HDMI y DVI, según tipología del conector.

Este tipo de conector también permite la conexión de diferentes dispositivos, siempre y cuando lo permita. Es un tipo de conector bastante universal que ofrece una gran capacidad de conexión y compatibilidad.

S/PDIF

Conexión de audio digital que se utiliza para la emisión de audio a distancias relativamente cortas. Esta señal se transmite mediante un cable coaxial con conectores RCA o bien mediante un cable de fibra óptica con conectores TOSLINK.

Se utiliza para el transporte de sonido digital comprimido para sistemas de sonido envolvente. Se puede usar para conectar salidas de reproductores de unidades ópticas o bien ordenadores a un receptor de Home Cinema que soporte Dolby Digital o DTS.

Conectores SMA

Estos conectores PC se utilizan para la conexión de antenas WiFi en placas base de gama alta. Se utiliza como un sistema de acoplamiento de tipo tornillo que ofrece una gran sujeción y seguridad. El conector ofrece una impedancia de 50 ohmios y esta especialmente indicado para altas frecuencias.

Las bandas de frecuencia de las redes WiFi se mueven en los 2.4GHz y los 5.0GHz. Adicionalmente las antenas ofrecen una mayor potencia que en decibelios que la mayoría de antenas integradas.

VGA

Salida de vídeo clásica que esta cayendo en desuso. Una de sus principales características es que se puede atornillar para garantizar la sujeción correcta del conector. Ocasionalmente se puede ver en placas base de gama baja y en las tarjetas gráficas ya ha desaparecido completamente.

Una de las curiosidades menos conocidas es que este conector no permite el intercambio en caliente, o lo que es lo mismo, mientras se está funcionando. En la practica no suele existir corrupción o daño al hardware. Esto se debe a que la mayoría de sistemas no suelen llevar protección contra sobretensiones. Adicionalmente se puede dar el caso de que el monitor no se detecte cuando se realiza una conexión en caliente.

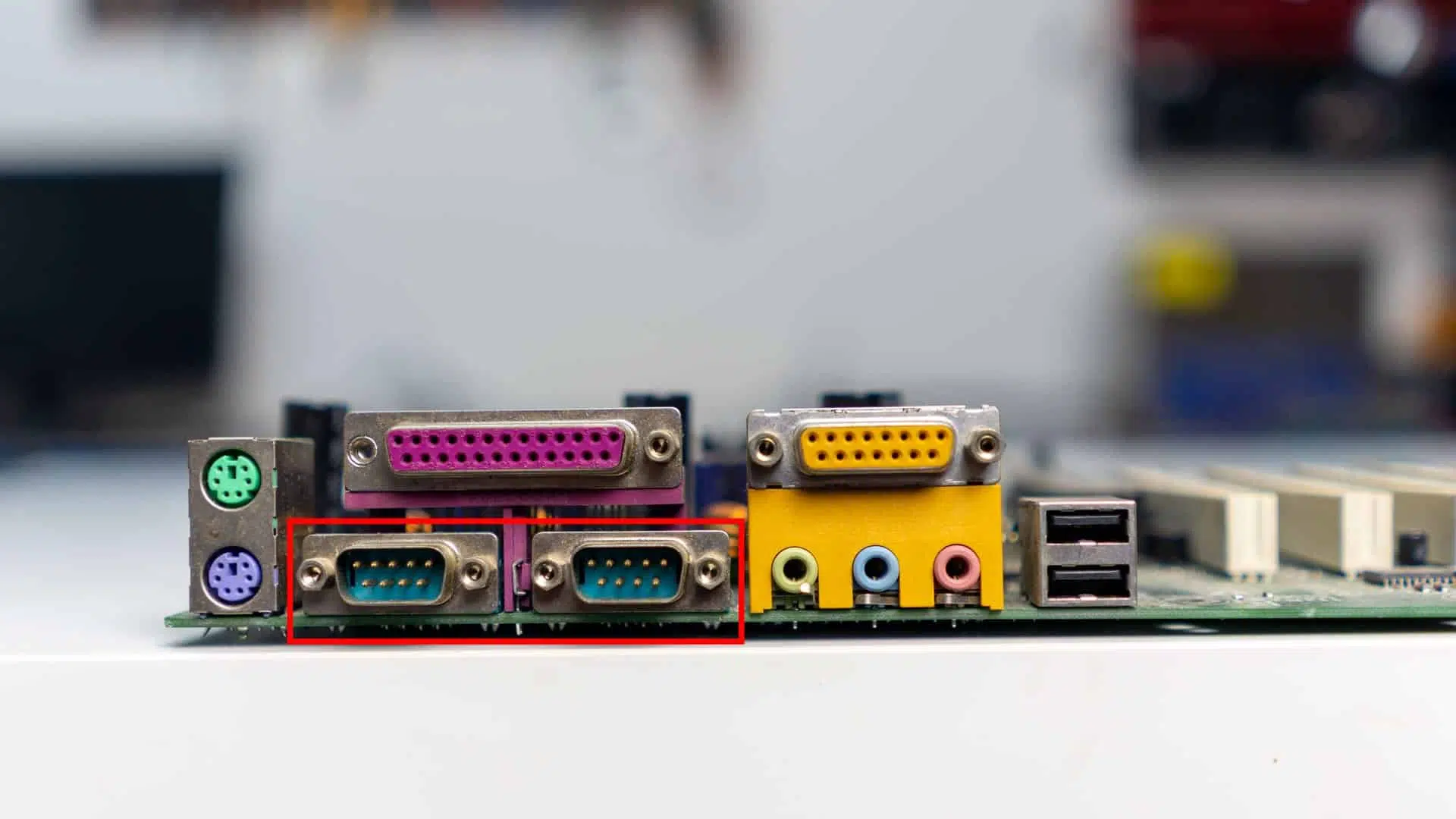

Puerto COM

Comúnmente se le conoce como puerto serie y actualmente este puerto ya no se utiliza ni se suele implementar en placas base. Este puerto fue reemplazado por el puerto USB, que ofrecía mejores tasas de transferencia y versatilidad.

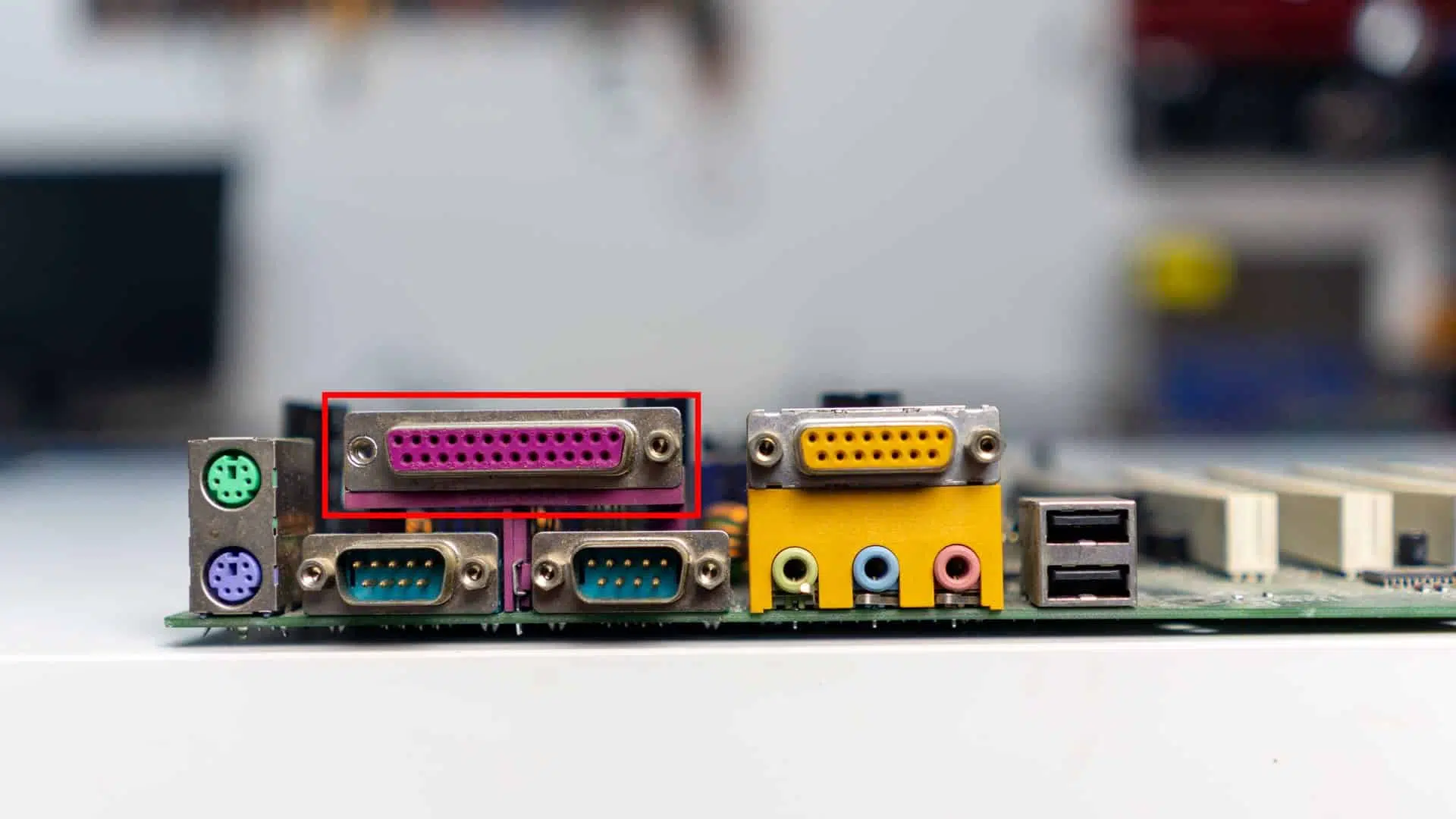

Puerto Paralelo

Interfaz que se utilizaba en los ordenadores domésticos para conectar una gran cantidad de periféricos. Este tipo de conector también es denominado como puerto de impresora, ya que fue el utilizado por impresoras durante muchos años.

Su principal característica es que podía mandar varios bits de datos de manera simultanea, lo cual le ofrecía mayor versatilidad frente a los puertos serie. Este puerto fue reemplazado también por el puerto USB.

Puerto de juegos o Game Port

Este conectores PC se introdujo en los sistemas informáticos compatibles con PC de IBM durante las décadas de 1980 y 1990. Se utilizaba tradicionalmente para la conexión de joystick y ocasionalmente para los dispositivos MIDI. Inicialmente estaba en una tarjeta de expansión dedicada, pero posteriormente se integro en las tarjetas de sonido, para finalmente integrarse en la propia placa base.

Dicho conector también fue reemplazado por el USB.

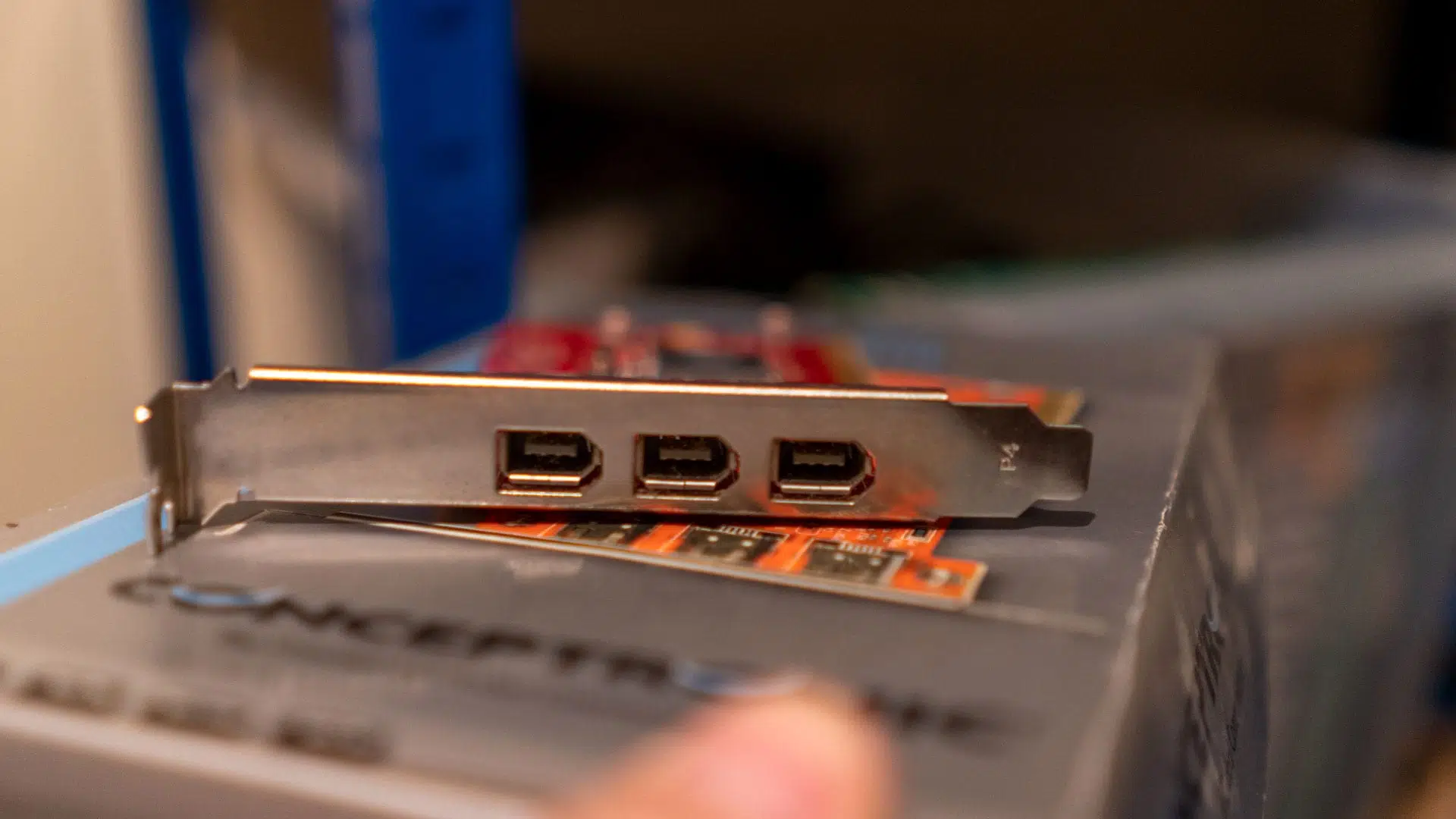

FireWire (IEE 1394)

Bus serie de comunicaciones de alta velocidad y transferencia de datos de manera asíncrona en tiempo real. Si bien se desarrollo a finales de la década de 1980 y principios de 1990, no fue hasta los 2000 cuando se integro integrar en los ordenadores a nivel de usuario.

Nunca tuvo éxito en el mercado generalista porque el puerto USB estaba ya muy estandarizado. Se quedo como puerto para cámaras de fotografía y vídeo profesionales, pero termino por dejar de darse soporte en 2013. Fue reemplazado por la interfaz USB 3.0 y la interfaz Thunderbolt.
