Conectividad

Qué es el puerto DisplayPort

Hoy vamos a seguir con la serie de artículos sobre conectores de vídeo que podemos encontrar en la gran mayoría de nuestros dispositivos. El siguiente que vamos a tocar es el DisplayPort. Si bien el HDMI es el más común de los tres, el DisplayPort está entrando con fuerza en el mercado y posiblemente, las que más han apostado por este conector son Apple y AMD.

IVANKY Cable DisplayPort 4K, [Certificado VESA] 4K@60Hz, 2K@144Hz, 2K@165Hz, Nylon Trenzado, Cable Displayport 144Hz de Alta Velocidad 21.6Gbps Compatible con 3D, Gaming, Monitor de 144Hz - 2M
  • ✔️【Diseñado para juegos】: El cable Displayport 1.2 con frecuencia de actualización de 165Hz brinda una experiencia de juego muy fluida en juegos de disparos en primera persona (FPS) y juegos de campo de batalla multijugador en línea (MOBA). También funciona completamente con FreeSync y G-Sync.
  • ✔️【Video 4K y audio inmersivo】: UltraHD 4K @ 60Hz ofrece mayor resolución y detalle en comparación con Full HD (1080p). Admite UHD 4K (3840x2160 @ 60Hz), 2K (2560x1440 @ 165Hz), 3D Surround, DTS-HD y Dolby Audio, lo que brinda una experiencia cinematográfica para entretenimiento en el hogar o juegos.
  • ✔️【Certificado VESA】También cumple con las altas exigencias de las directrices del estándar DisplayPort 1.2 ​y está certificado oficialmente por VESA. Dado que no se utiliza el pin nº 20 (según la especificación VESA), no hay riesgo de cortocircuitos.
  • ✔️【Seguro de calidad】: Antes de salir de fábrica, todos los cables han pasado más de 15.000 pruebas de enchufar y desenchufar. Cobre 28AWG superiores y conectores en oro de 24K garantizan un video impecable. Sin abandonos, sin destellos aleatorios, sin puntos blancos y Plug & Play.
  • ✔️【Para oficina, casa y entretenimiento】: Para que pueda trabajar cómodamente en casa. Conecte su computadora de escritorio/portátil a un televisor HD, monitor, pantalla, tarjeta gráfica de juegos para obtener video de alta definición y audio ultra claro. Cree fácilmente una extensión de escritorio o una pantalla espejo. Compatible con versiones anteriores del estándar DP1.2/1.1/1.1a.

Introducción

Este conector se ha desarrollado por parte de la Asociación de Estándares Electrónicos de Video (VESA). VESA nació en 1988 por la compañía NEC Corporation y son los encargados de varios conectores que se han estandarizado, pero además, también son los que realizan los estándares para los soportes de los monitores, denominada Flat Display Mounting Interface. Muchas veces los equipos compactos, como los Intel NUC hacen referencia a VESA, porque se pueden instalar detrás de los monitores con acoples. Los acoples de pared también incluyen esta calificación.

Respecto al DisplayPort, tenemos que este conector es una licencia libre y sin cañones. Este estándar está pensado para la transmisión de vídeo del ordenador al monitor. No solo admite la transmisión de vídeo, también permite la transmisión de audio para sistemas de entretenimiento doméstico y también soporta el envió de datos, como si fuera un puerto USB.

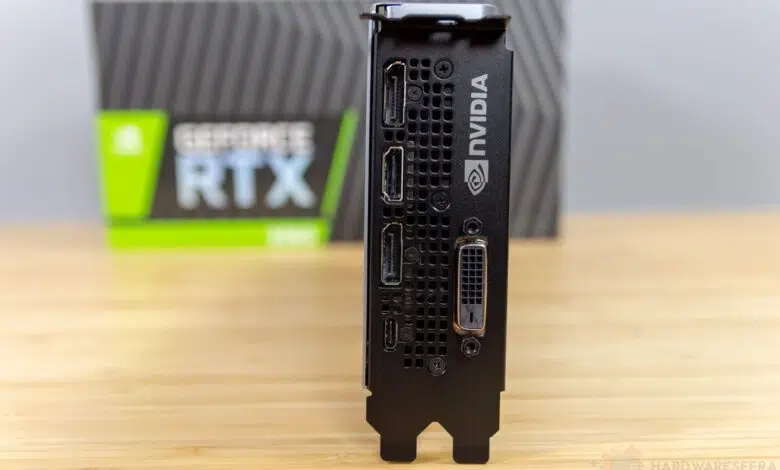

displayport gpu

Aspectos generales

Actualmente este cable compite de manera directa con el HDMI, además de también disponer de un sistema opción contra copia denominado DisplayPort Content Protection (DPCP). La compañía que primero aposto por este conector fue AMD, quien empezó a introducirlo en 2007 en sus productos. No solo AMD ha apostado fuerte por este conector, también hay compañías muy importantes que han añadido este conector a sus productos, como AMD, Intel, Dell, Lenovo, Molex, NVIDIA, Apple, Samsung o Philips, como más representativos.


Versiones

DisplayPort 1.0

Llego al mercado como una gran solución de altas prestaciones ofreciendo una velocidad de transmisión de datos de 10.8Gb/s máxima  y soportando una resolución 1440p @ 60Hz (2560×1440) para monitores de alta resolución y prestaciones. Este conector tiene una codificación 8B/10B para la transmisión de datos. Admite colores de 6bits, 8bits, 10bits, 12bits y 16bits por componente.

Respecto al ancho de banda de este conector, las resoluciones máximas se limitan a tres metros de longitud de cable y admite un máximo de quince metros, eso sí, reduciendo mucho la resolución hasta los 1080p. No solamente soporta DPCP, también soporta el HDCP de los HDMI en la versión 1.1 en adelante.

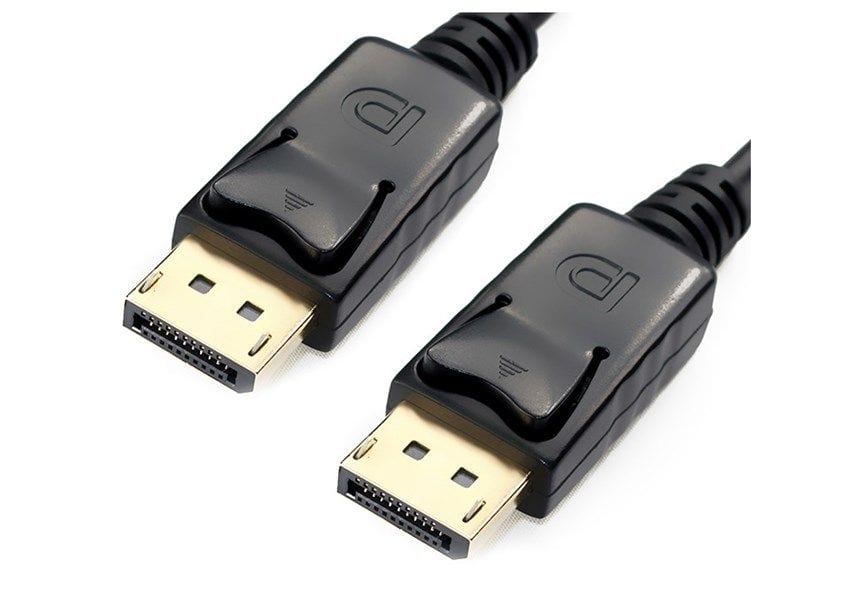

displayport-cable

DisplayPort 1.2

DisplayPort fue revisado en 2010, a los pocos años de estar implemento y ha sido para mejorarlo y mucho. Lo más destacado es la transmisión de datos, que ha pasado de los 10.8Gb/s en el estándar inicia a el doble, con los 21.6Gb/s gracias al High Bit Rate 2 (HBR2). No solo eso, hemos pasado de un simple monitor a poder usar dos monitores mediante un único cable con una resolución máxima de 2560×1600 pixeles y admite hasta cuatro pantallas con un solo cable y una resolución de 1920×1200 pixeles.

Se ha añadido también la transmisión de vídeo y audio a través de canales múltiples, añadiendo a este utilizando formatos de alta definición como DTS HD, Dolby MAT y formatos BD. Este conector nuevo ofrece soporte de vídeo 3D, siendo este la emisión del doble de fotogramas para pantallas HD3D con un máximo de 240fps en resolución 1080p. Esto quiere decir que podemos conectar un monitor 3D con una resolución máxima de 2560×1600 pixeles trabajando a 120Hz. También permite transferir datos, como los puertos USB, con un ancho de banda de 720Mbps.

DisplayPort

DisplayPort 1.3

Este conector se revisó en septiembre de 2014 y se le añadieron importantes mejoras. Este conector disponía de un ancho de banda de 32.4Gbps, gracias al modo HBR3 que permite transportar 8.1Gbps por cada carril. Esto permite a este conector soportar 4K UHD @ 120Hz, 5K @ 60Hz y hasta 8K UHD @ 30Hz. Gracias a la tecnología MST permite ver video en dos pantallas 4K UHD @ 60Hz y hasta cuatro pantallas WQXGA @ 60Hz. También dispone de soporte para DVI y HDMI 2.0


DisplayPort 1.4

Ha sido introducido hace muy poco, en marzo de 2016. No hay variaciones en cuanto a la velocidad de transferencia de datos, que sigue siendo de 32.4Gbps. La novedad reside en que esta actualización añade soporte a Display Stream Compression 1.2 (DSC), Forward Error Conection, HDR 10 con extensión definida CTA-861.3. La tecnología DSC es una tecnología con una codificación ‘sin perdida visual’ con una relación de compresión máxima 3:1. Mediante el uso de DSC con HBR3 se han mejorado las resoluciones que soporta, disponiendo de soporte 8K UHD @ 60Hz y 4K UHD @ 120Hz.

displayport-1-4

DisplayPort 2.0

El nuevo estándar ha sido desarrollado para ofrecer soporte de resoluciones 8K @ 60Hz con HDR y 30 bits de color de panel. Soporta también resoluciones 10K sin compresión y con 24 bits de color de panel y hasta 16K con compresión de imagen. Nos ofrece un ancho de banda de 80Gbps, aunque efectivos serán 77.4Gbps.

Este puerto puede ser usado para vídeo o bien para transferencia de datos, ya que se basa en el estándar Thunderbird 3.0. Así que los DisplayPort formato USB Type-C permitirán salida de vídeo y/o transferencia de datos. No empezara a ser implementado hasta finales de 2020.

Resoluciones soportadas:

  • Un monitor
    • Resolución 16K (15360 x 8460) @ 60 Hz a 10 bits con 4:4:4 y HDR (con DSC)
    • Resolución 10K (10240 x 4320) @ 60 Hz a 8 bits con 4:4:4 (sin DSC)
  • Dos monitores
    • Resolución 8K (7680 x 4320) @ 120 Hz y 10 bits con 4:4:4 y HDR (con DSC)
    • Resolución 4K (3840 x 2160) @ 144 Hz y 8 bits con 4:4:4 (sin DSC)
  • Tres monitores
    • Resolución 10K (10240 x 4320) @ 60 Hz a 10 bits con 4:4:4 y HDR (con DSC)
    • Resolución 4K (3840 x 2160) @ 90 Hz a 10 bits con 4:4:4 y HDR (sin DSC)

DisplayPort Alt Mode 2.0

Actualización del puerto DisplayPort 2.0 con soporte para el estándar USB4 mediante conexión física USB Type-C. Cabe destacar que el estándar USB4 se basara en el estándar Thunderbolt 3. Tendrá el mismo ancho de banda que DisplayPort 2.0 y soportara el mismo rango de resoluciones.

ANNNWZZD Cable DisplayPort a DisplayPort (v1.2), cable DP a DP compatible con 4K a 60Hz para PC o portátil (3 m)
  • El cable DP a DP transmite vídeo y audio de alta definición simultáneamente desde cualquier DisplayPort equipado a un HDTV, monitor o proyector avanzado. Flawless Audio Pass-thru para digital sin comprimir 7.1, 5.1 o 2 canales.
  • Soporta resoluciones de vídeo de hasta 4K (3840 x 2160, Ultra HD) y 1080P (Full HD), y audio impecable paso a través para canales digitales 7.1, 5.1 o 2 sin comprimir
  • Alto rendimiento, hecho de triple blindaje, contactos chapados en oro y cobre OFC de 28 AWG para garantizar la transmisión de señal sin interferencias con un botón de liberación para una conexión fácil y segura;
  • Material trenzado de nailon y conectores chapados en oro para garantizar una durabilidad y funcionalidad superiores bajo uso intensivo. La carcasa de aluminio de alta calidad maximiza eficazmente la disipación del calor.
  • Ofrecemos 18 meses de garantía para este cable Displayport. Por favor, no dudes en ponerte en contacto con nosotros para un reemplazo si tiene cualquier problema de calidad dentro de la garantía.

Mini DisplayPort

Apple es el desarrollador de esta solución y lo hizo para sus equipos portátiles, sobre todo. Fue en 2008 y está disponible en los Apple Cinema Display LED y en todos los Macintosh, como son los MacBook, MacBook Pro, MacBook Air, iMac, Mac mini, Mac Pro y Xserve. Fue en 2009 cuando VESA acepto este conector y lo convirtió en un estándar dentro de las especificaciones de los DisplayPort. Compañías como Microsoft, Lenovo, Toshiba, HP y Dell han implementado estos conectores en sus portátiles.

Este nuevo conector tiene una resolución máxima de 2560×1600 (WQXGA) y si este es mini DisplayPort en su revisión 1.2 admite resolución 4K. No solamente eso, este conector mediante un adaptador se puede conectar con pantallas VGA, DVI y HDMI. El resto de parámetros y características son iguales a los DisplayPort.

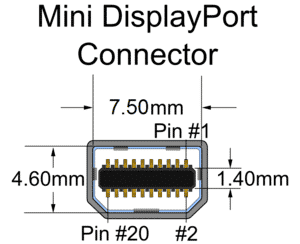

Mini DisplayPort connector

Comparativa

ESTÁNDARANCHO DE BANDAANCHO DE BANDA EFECTIVORESOLUCIONES
DisplayPort 1.010.8Gbps8.64Gbps1440p @ 60Hz
DisplayPort 1.221.6Gbps17.28Gbps4K @ 60Hz
DisplayPort 1.332.4Gbps25.92Gbps4K @ 120Hz
5K @ 60Hz
8K @ 30Hz
DisplayPort 1.432.4Gbps25.92Gbps4K @ 120Hz
5K @ 60Hz
8K @ 60Hz
DisplayPort 2.080.0Gbps77.4Gbps4K @ 144Hz HDR
2x 5K @ 60Hz
8K @ 60Hz HDR
16K @ 60Hz SDR
DisplayPort Alt Mode 2.080.0Gbps77.4Gbps4K @ 144Hz HDR
8K @ 60Hz HDR
10K @ 60Hz
16K @ 60Hz SDR

¿Por qué hay más puertos DisplayPort que HDMI en tarjetas gráficas?

Que haya un mayor número de puertos DisplayPort se debe a que un puerto HDMI requiere de pagar un royalty. Como el puerto HDMI es muy usado y extendido, por presión comeercial deben de ponerlo, aunque sea un único puerto. Para poder tener varias salidas de imagen de una misma tarjeta gráfica, optan por poner un puerto DisplayPort, que es un estándar libre de derechos. Esto también se puede llevar a monitores, aunque no tanto a televisiones.

Conclusión

Aún no es de los más usados en el mercado, ni mucho menos, pero tiene un gran potencia y puede ser el sustituto del HDMI. Este conector tiene la potencialidad suficiente para la Realidad Virtual, la cual usa este conector en su mayoría, debido al gran ancho de banda del conector. El 3D también se ve beneficiado de este conector, al soportar un gran flujo de datos, mejorando la experiencia en este campo. Que permite transferir datos es otro de los factores importantes de este conector, aunque está limitado en este aspecto por ser un flujo similar al de los puertos USB 2.0, los cuales están ya obsoletos por los USB 2.0.

Mostrar más

Roberto Solé

Director de Contenidos y Redacción de esta misma web, técnico en sistemas de generación de energía renovables y técnico electricista de baja tensión. Trabajo delante de un PC, en mi tiempo libre estoy delante de un PC y cuando salgo de casa estoy pegado a la pantalla de mi smartphone. Cada mañana cuando me levanto cruzo el Stargate para hacerme un café y empezar a ver vídeos de YouTube. Una vez vi un dragón... ¿o era un Dragonite?
