Intel está reformando la especificación ATX con su ATX 3.0, y las fuentes de alimentación que saldrán al mercado con sus nuevos conectores de alimentación de 16 pines las tarjetas gráficas de gama alta con conector PCI-Express Gen 5. Este será el conector de 16 pines al que llamarán 12VHPWR (siglas de 12-Volt High Power).
Dado que se espera que las nuevas tarjetas gráficas superen la necesidad de potencia de los 375 W, especialmente de cara a las futuras RTX Ada Lovelace, se precisa de conectores que puedan transportar más energía. Y como pasa con las tecnologías que necesitan interconectarse hechas por diversos fabricantes, se necesita un estándar común a todos. Sobre todo, por la necesidad de reducir cables, dado que menos cables hacen que haya una mejor ventilación.
Intel permitirá personalizar su 12WHPWR
El conector 12VHPWR tiene 12 pines eléctricos y 4 pines de banda lateral, para un total de 16 pines. Estos pines de banda lateral permiten la comunicación de baja fidelidad entre la fuente de alimentación y la tarjeta gráfica, de los cuales dos, etiquetados como «SENSE0» y «SENSE1», permiten a la tarjeta gráfica saber qué tipo de conector está conectado, para poder ajustar en consecuencia su gestión de la energía.

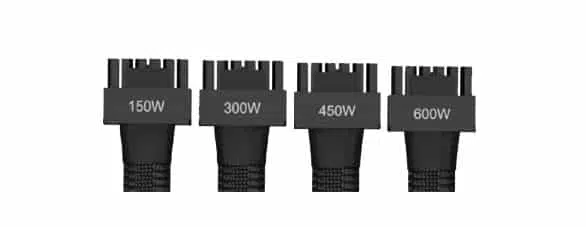

Habrá un total de cuatro variantes del conector de 16 pines basadas en la capacidad eléctrica que ofrece la fuente de alimentación. Serán conectores de 600 W, de 450 W, de 300 W y de 150 W. La disposición de los dos pines SENSE es la forma en que la tarjeta gráfica distingue los cuatro.
El conector 12VHPWR suministra energía en dos estados del sistema. Son la potencia inicial permitida y potencia máxima sostenida. La PIP define un límite de entrega de energía cuando el sistema está encendido y a la espera de arrancar hasta la fase de carga del controlador gráfico. La PMS es el límite permitido una vez que el controlador se hace cargo mediante configuración del software.
Cualquier tarjeta gráfica con un conector de 16 pines deberá de aceptar cualquier conector. Si el conector no cumple sus requisitos de energía para funcionar a máxima potencia, la GPU pasará por defecto a la especificación de potencia más baja, y ajustará sus frecuencias en consecuencia. En este caso el rendimiento se verá afectado, con loq ue si queremos aprovechar al máximo una gráfica de gama alta habrá que darle una fuente de alimentación y conector adecuado.
La NVIDIA GeForce RTX 3090 Ti Founders Edition debería de ser la primera tarjeta gráfica con un conector de 16 pines (12+4 pines), incluido el trozo de banda lateral, aunque la GPU no sea en sí compatible con PCIe Gen 5.
Fuente: Tech Power Up
