Certificado Cybenetics ETA y LAMBDA para fuente de alimentaci贸n

Te explicamos qu茅 es el certificado Cybernetics ETA y LAMBDA, y por qu茅 es mejor que el certificado 80 Plus

Normalmente cuando compramos una fuente de alimentaci贸n nos fijamos que esta tenga la certificaci贸n 80 Plus. Este certificado lleva a帽os us谩ndose y es b谩sico para muchos usuarios a la hora de elegir una fuente de alimentaci贸n. Pero, ahora existe un nuevo competidor en el mercado, como es Cybenetics, que ofrece dos certificados para fuentes de alimentaci贸n. Tenemos por un lado el certificado ETA, que mide la eficiencia, y luego tenemos el certificado LAMBDA que mide la sonoridad de la fuente de alimentaci贸n.

Vista previa Producto Precio
Corsair RM850 ETA-A Corsair RM850 ETA-A 129,27 EUR

Introducci贸n

Los programas de certificaci贸n que existen actualmente desgraciadamente no se han actualizado y est谩n obsoletos. Estas certificaciones han aportado algo positivo y es que los usuarios han aprendido a valorarlos. Se han tomado en consideraci贸n estos certificados de eficiencia de las fuentes de alimentaci贸n. El problema que existe actualmente es que los fabricantes solo se centran en la eficiencia, no prestando atenci贸n a otros aspectos.

Actualmente, las pocas certificaciones existentes 煤nicamente se basan en la eficiencia. Debemos destacar adem谩s que la metodolog铆a es bastante simple y poco transparente, haciendo que los resultados sean bastante cuestionables. Estas certificaciones presentan los siguientes problemas:


N煤mero de mediciones de muestra limitadas

El n煤mero de muestras que se toman al respecto de la eficiencia de la fuente de alimentaci贸n son limitados. Al tomar tan pocas muestras en la clasificaci贸n de la fuente de alimentaci贸n, se pierde relevancia.

Un fabricante podr铆a ajustar una fuente de alimentaci贸n para rendir de manera 贸ptima bajo los niveles de carga espec铆ficos del 10%, 20%, 50% y 100%. Esta metodolog铆a simple puede provocar que se enga帽e en los test de carga. Podr铆a darse el caso que una fuente de alimentaci贸n con certificaci贸n superior tenga una eficiencia real menor que una fuente de alimentaci贸n con un certificado menor, algo que no deber铆a ser as铆.

Cybenetics propone un sistema de certificaci贸n que cubre todo el rango de operaci贸n de la fuente de alimentaci贸n. Se garantiza as铆 que el resultado final es m谩s precioso y se cubren todos los escenarios posibles. Esto ofrece una precisi贸n mayor y el usuario sabr谩 la eficiencia general que ofrece la fuente y podr谩 decidir en base a dicho valor seg煤n el nivel que quiera para su fuente de alimentaci贸n.


Temperatura baja en los test

Actualmente el certificado 80 Plus se basa en una temperatura en laboratorio de 23潞C durante todo el proceso de analisis. Estas condiciones de trabajo poco tienen que ver con las condiciones existentes dentro de un chasis de ordenador. Cuando m谩s crece la temperatura de funcionamiento, peor es el rendimiento de la fuente de alimentaci贸n, afectando como es l贸gico a la eficiencia.

La problem谩tica es que en las fuentes de alimentaci贸n la desviaci贸n puede ser cr铆tica. Cuanto mayor es la temperatura de funcionamiento, peor puede ser el funcionamiento de la misma, aumentando las perdidas y cayendo la eficiencia.


No se toma en cuenta el consumo energ茅tico en espera

Una fuente de alimentaci贸n, aunque el sistema no este encendido y consumiendo, genera un consumo fantasma o residual. El transformador +5VSB de las fuentes de alimentaci贸n esta trabajando de manera constante. Solo podemos suprimir este consumo si desenchufamos la fuente de alimentaci贸n del enchufe o apagamos el interruptor, ya sea de la propia fuente de alimentaci贸n o de la regleta, si tenemos una instalada.

El transformador, a煤n sin carga, en la salida tiene un consumo de energ铆a denominado fantasma o vampiro. Una energ铆a que no se utiliza para realizar ning煤n trabajo y que reduce dr谩sticamente la eficiencia de una fuente de alimentaci贸n.

La directiva ErP Lot 6 2013 especifica que cualquier fuente de alimentaci贸n que se venda en la Uni贸n Europea debe tener un consumo en modo de espera inferior a 0.5W.


No se mide el valor +5VSB

Actualmente la certificaci贸n 80 Plus no tiene en consideraci贸n este punto a la hora de conceder las certificaciones. Podr铆amos decir que se est谩 dando una insignia de eficiencia falseada al no tener en cuenta el valor de +5VSB. Esto provoca una reducci贸n de la eficiencia de la fuente de alimentaci贸n bastante notable.


Falsificaci贸n de insignias

Hist贸ricamente siempre ha existido pol茅mica por la existencia de fuentes de alimentaci贸n con insignias 80 Plus falsificadas. Algunos fabricantes a帽aden este certificado a sus fuentes sin tan siquiera haber pasado el control de certificaci贸n. Desgraciadamente, la empresa certificadora que otorga la insignia 80 Plus, jam谩s se ha preocupado por esto.

Cybenetics quiere evitar que esto suceda y por esto mismo tiene un listado p煤blico con las fuentes de alimentaci贸n que han certificado. El certificado 80 Plus no ofrece esta informaci贸n de manera p煤blica, siendo as铆 muy opaco.


Software de prueba de equipos y control/monitorizaci贸n de Cybenetics

Algo desconocido es como se realizan los test de certificaci贸n 80 Plus, simplemente sabemos algunos aspectos. La realidad es que no sabemos que dispositivos utilizan para realizar los test. Cybenetics quiere ofrecer transparencia y han publicado cu谩l es su metodolog铆a y dispositivos para realizar las mediciones.

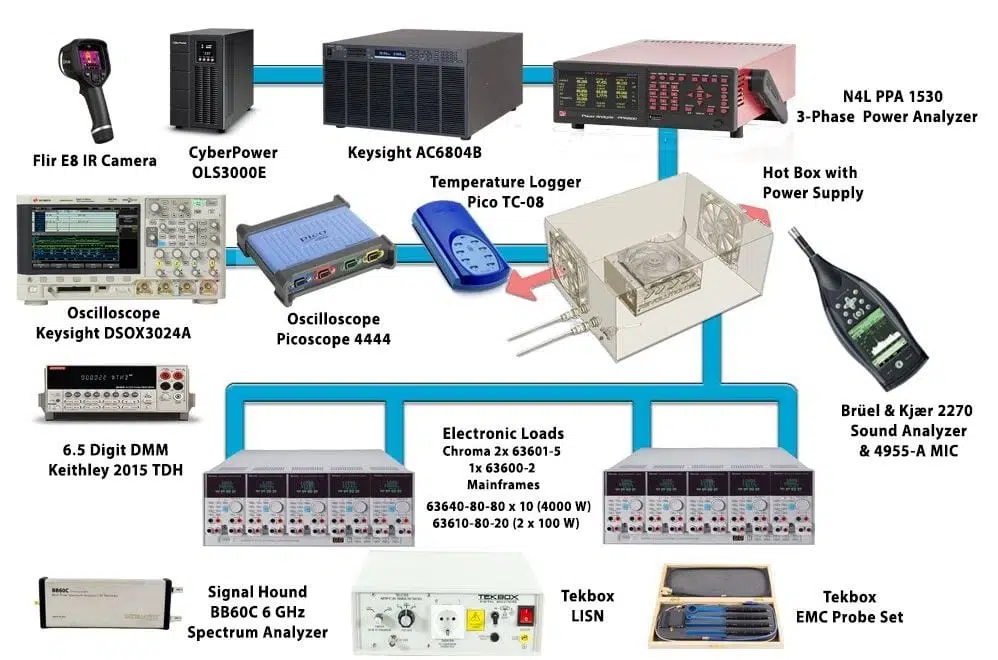

No vamos a detallar toda la aparamenta de la compa帽铆a para realizar las mediciones, ya que algunos dispositivos son bastante especificados. Destacar que para las mediciones usan mult铆metros Fluke y Keysight, que son instrumentos de gran precisi贸n. Adem谩s, entre otros dispositivos, cuentan con un analizador de potencia N4L PPA5530 de 3 fases con una previsi贸n b谩sica del 0.01%.

Pero es que adem谩s realizan mediciones de ruido mediante un analizador de sonido Bruel & Kjaer de Clase 1 que dispone de un micr贸fono de bajo ruido y campo libre capaz de medir hasta 5dB(A). Tambi茅n cuentan con capacidad de analizar la compatibilidad electromagn茅tica.

Cybenetics adem谩s informa que los test se realizan con una temperatura ambiente de m谩s de 30潞C para simular la temperatura t铆pica de un ordenador. Han creado una sala especifica con calefactores controladores mediante software para obtener la temperatura deseada de manera autom谩tica.

馃憠 Toda la informaci贸n completa la ten茅is aqu铆 馃憟


Metodolog铆a de Cybenetics

Para poder realizar una evaluaci贸n adecuada se necesitan equipos caros y bastante sofisticados. Adem谩s, se necesita a persona que pueda no solo operar el equipo y realizar la evaluaci贸n, sino que tenga conocimiento sobre electr贸nica y dise帽o de fuentes de alimentaci贸n. Por eso cuentan con ingenieros cualificados que pueden detectar problemas que podr铆an terminar con resultados equ铆vocos.


Eficiencia y mediciones de factor de potencia de Cybenetics

La evaluaci贸n se lleva en un ambiente de entre 30潞C y 32潞C con una tolerancia de 2潞C. Esta temperatura es muco m谩s realista con la posible temperatura dentro de un chasis de ordenador. Adem谩s, antes de iniciar los test se aplica una carga de 80W a la fuente de alimentaci贸n durante unos 15-20 minutos para que se caliente y este en un estado estable de operaci贸n. Destacar tambi茅n que la aparamenta de Cybenetics requiere de un periodo de calentamiento para dar unas lecturas precisas.

Tras el calentamiento de la fuente de alimentaci贸n, se establece la temperatura en la c谩mara de 30潞C. Ahora se inicia el procedimiento de test, estableciendo las cargas de manera autom谩tica mediante el software Fanagas creado por Cybenetics. Se inician ahora los test de los ra铆les de +12V, 5V y 3.3V con m谩s de mil combinaciones de carga. Un proceso que puede durar horas, seg煤n los intervalos de tiempo y los pasos de carga que se utilicen.

Cada evaluaci贸n suele tener m谩s de 1.450 combinaciones de cargas. Todo se realiza mediante un avanzado algoritmo de interpolaci贸n de datos desarrollado por Cybenetics. Se obtienen adem谩s 25.000 lecturas que permite obtener un gr谩fico de alta precisi贸n.

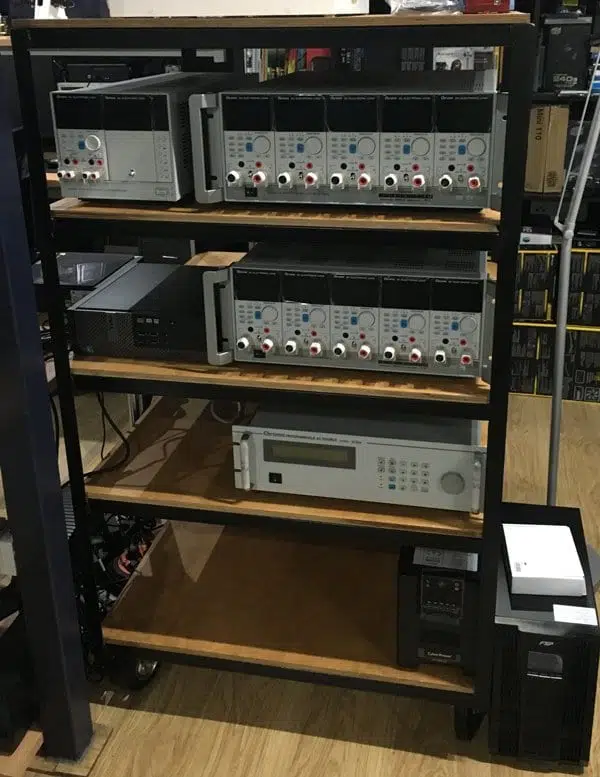

Disponen de una placa especifica con una gran cantidad de tomas. Soportan hasta diez conectores PCIe y dos EPS adem谩s de cuatro conectores de perif茅ricos de cuatro pines y un SATA. Mediante esta placa se reducen las perdidas en los cables al m铆nimo, obteniendo mayor precisi贸n.

La fuente de corriente alterna esta configurada para suministrar 115V @ 60Hz o bien 230V @ 50Hz. Se quiere ofrecer una energ铆a lo m谩s limpia posible para conseguir desviaciones inferiores al 1%. Adem谩s, la fuente de alimentaci贸n se conecta a un SAI en l铆nea de 3kVA que se conecta a su vez a un transformador de 3kVA.


Eficiencia valor +5VSB

Se realizan mediciones del carril +5VSB con un paso de carga de 0.05A en un intervalo de tiempo largo. Esto permite que la fuente de alimentaci贸n consiga un nivel de carga estable. Para la eficiencia ErP Lot 6 y ErP Lot 3 se realizan pruebas separadas con cargas de menos de 0.05A para los dos niveles de carga inferiores


Mediciones de potencia en espera de Cybenetics

Aqu铆 se realizan las mediciones en base a la norma IEC 62301 de reconocimiento internacional. La norma establece que la medici贸n de potencia en espera debe ser inferior al 2% del total de la fuente de alimentaci贸n. Se establece adem谩s una cresta de voltaje entre 1.24V y 1.49V.

Cybenetics hace uso de un software especializado para estas mediciones de potencia en espera y verificaci贸n de los resultados. Adem谩s usan la aplicaci贸n de potencia Newtons4th compatible con su analizador de potencia.


Mediciones de ruido de Cybenetics

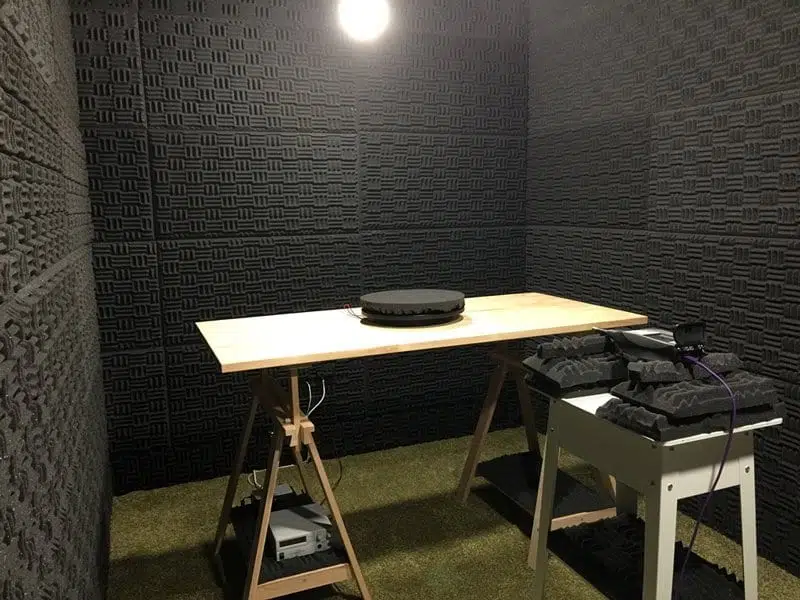

Se mide el ruido a un metro de distancia en una c谩mara hemi-anecoica con el interior totalmente recubierto de material insonorizante especializado. As铆 si obtiene un ruido de fondo dentro de la camara por debajo de los 6dB(A) durante los test, con una humedad del 50%, aproximadamente.

Para los resultados de la velocidad de rotaci贸n del ventilador, se realizan las lecturas con una temperatura ambiente de 30潞C. Se obtiene la velocidad de salida del ventilador durante todo el rango de funcionamiento de la fuente de alimentaci贸n. Permite as铆 obtener el ruido general de la unidad y otorgar la certificaci贸n LAMBDA que corresponda.


Certificado Cybenetics ETA

Lo primero es que debemos saber es que se pasan de un m谩ximo de 4 mediciones, a un m谩ximo de 25.000 puntos de medici贸n. Elimina la posibilidad de un ajuste de la fuente de alimentaci贸n para los puntos de medici贸n. No solo se mide la eficiencia, tambi茅n se miden las tensiones, ondulaci贸n de la se帽al, factor de potencia, ruido y temperatura. Actualmente solo valoran el factor de potencia y ruido, pero en el futuro podr铆an a帽adir otros factores para enriquecer la metodolog铆a.

Se eleva la temperatura de los test a los 30潞C aproximadamente, una temperatura m谩s realista. Toman tambi茅n en consideraci贸n los consumos vampiro del carril de +5VSB. Una evaluaci贸n que sigue las pautas de las normas de medici贸n EN 50564:2011 e IEC 62301.

Finalmente, para evitar la falsificaci贸n de la certificaci贸n, se usa un sistema simple y eficaz para evitar la falsificaci贸n. Cada insignia se otorga a un 煤nico modelo de fuente de alimentaci贸n, no pudiendo usarse en otro modelo, aunque se base en la misma plataforma, pero se venda por otra marca (rebranding).

La insignia se podr谩 verificar mediante un c贸digo QR que se incluye junto a esta o visitando la web. Se da acceso a la base de datos con los resultados de la fuente de alimentaci贸n correspondiente. En caso que la verificaci贸n arroje una falsificaci贸n, podemos reportar a Cybenetics para que tome las medidas legales oportunas. El correo electr贸nico es: [email protected]


Tablas de eficiencia y calificaci贸n

CERTIFICADOEFICIENCIA FACTOR DE POTENCIA (3)EFICIENCIA 5VSBCONSUMO VAMPIRO
A++鈮94% hasta <97% eficiencia general鈮0.985 en general>79%<0.10W
A+鈮91% hasta <94% eficiencia general鈮0,98 en general>77%<0.15W
A鈮88% hasta <91% eficiencia general鈮0,97 en general>75%<0.20W
A-鈮85% hasta <88% eficiencia general鈮0,96 en general>73%<0.23W
EST脕NDAR鈮82% hasta <85% eficiencia general鈮0,95 en general>71%<0.25W
CERTIFICADOEFICIENCIA FACTOR DE POTENCIA EFICIENCIA 5VSB CONSUMO VAMPIRO
A++鈮96% de eficiencia global鈮0,95 en general>78%<0.10W
A+鈮93% hasta <96% eficiencia general鈮0,94 en general>76%<0.15W
A鈮90% hasta <93% eficiencia general鈮0,93 en general>74%<0.20W
A-鈮87% hasta <90% eficiencia general鈮0,92 en general>72%<0.23W
EST脕NDAR鈮84% hasta <87% eficiencia general鈮0,91 en general>70%<0.25W

馃憠 Pulsa aqu铆 para m谩s informaci贸n 馃憟


Certificado Cybenetics LAMBDA

No solo se eval煤a la eficiencia de las fuentes de alimentaci贸n, tambi茅n el ruido generado por la misma. Todas las fuentes de alimentaci贸n lleva un ventilador para la disipaci贸n del calor generado por las perdidas el茅ctricas.

El proceso de promedio de los datos no es sencillo, debido a que los decibelios (dB) se basan en escalas logar铆tmicas. Una fuente de alimentaci贸n que produce una sonoridad de 40dB, el doble no ser铆an 80dB, ser铆an 43dB.

Antes de realizar un promedio, es necesario convertir los valores dB a unidades de presi贸n sonora (Pa). Se realiza el promedio y luego los resultados se vuelven a convertir a decibelios.

CERTIFICADONIVELES DE RUIDO (ENTRADA 115V/230V)
A++<15 dB(A)
A+鈮15 dB(A) & <20 dB(A)
UN鈮20 dB(A) & <25 dB(A)
A-鈮25 dB(A) & <30 dB(A)
EST脕NDAR ++鈮30 dB(A) & <35 dB(A)
EST脕NDAR +鈮35 dB(A) & <40 dB(A)
EST脕NDAR鈮40 dB(A) & <45 dB(A)

Conclusi贸n

Los certificados Cybenetics ETA y LAMBDA desde luego son m谩s exigentes que el certificado 80 Plus. Como vemos se realizan test para todo tipo y la temperatura de los test es m谩s realista. Aqu铆 tambi茅n se mide el nivel de ruido de los ventiladores, cosa que no se realiza en el otro test de certificaci贸n. Claramente el certificado 80 Plus se ha quedado muy obsoleto y es altamente ineficiente.

Pero no solo eso, la transparencia de Cybenetics es brutal. Podemos ir a su p谩gina web y ver que fabricantes han llevado sus fuentes de alimentaci贸n a certificar. Podemos ver el modelo, potencia, eficiencia, consumo vampiro, sonoridad y la fecha de la certificaci贸n. Todo publico y transparente que evita el uso il铆cito de las certificaciones.
