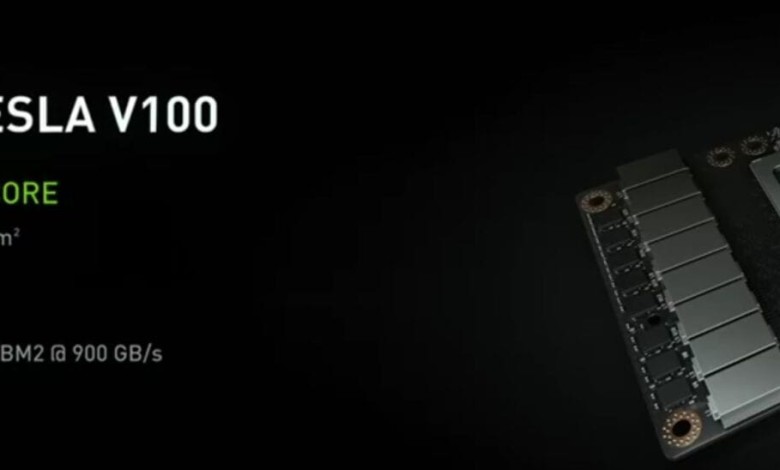

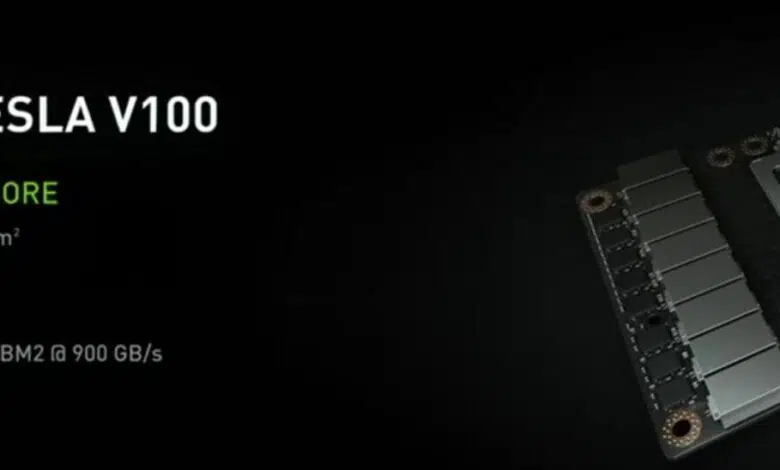

Durante el GTC 2017, se ha celebrado el Keynote de NVIDIA donde se ha mostrado la primera GPU NVIDIA Volta, concretamente la Tesla V100, que cuenta con 5120 CUDA Cores ofreciendo 120 TFLOPS de potencia de procesamiento.
Hoy se ha celebrado en el GTC 2017 el Keynote de NVIDIA, donde se esperaban novedades tecnologías con respecto a la compañía y entre las novedades se ha dejado ver la Tesla V100, basado en un Tensor Core de GPU que se basa en la arquitectura NVIDIA Volta. Como ya sabemos Volta es la arquitectura de GPU que estará presente en las nuevas tarjetas gaming y profesionales de NVIDIA que deberían llegar a partir de septiembre y de las que sabíamos bastante poco hasta el momento.

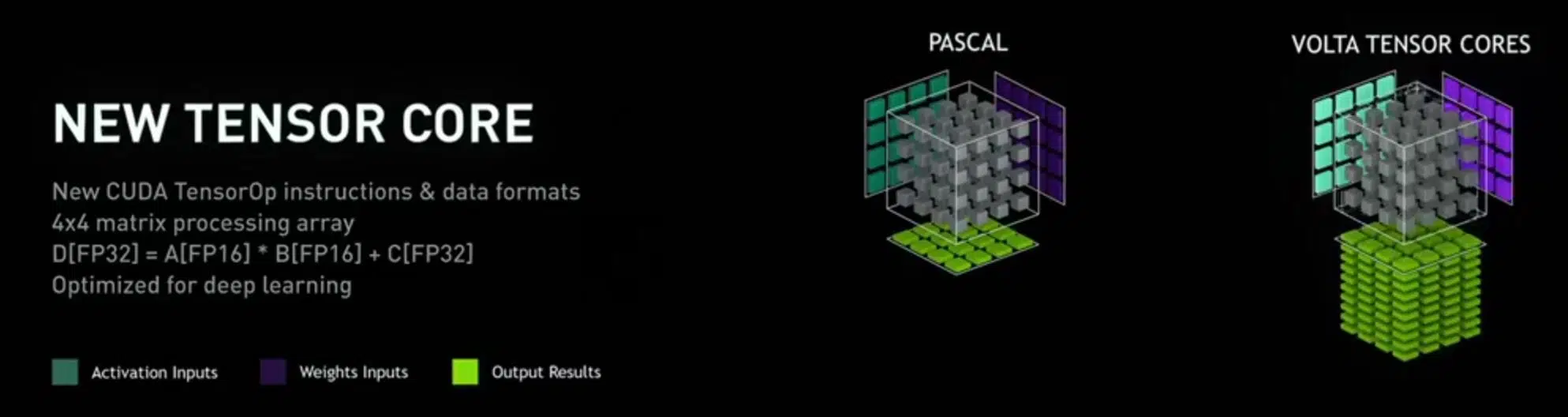

La nuevas Tesla Volta V100 dispone de 5120 CUDA Cores y cuenta con una potencia de procesamiento de 120 TFLOPS, gracias a que estas nuevas tarjetas graficas cuenta con un nuevo sistema de procesamiento denominado Tensor Core. Lo más destacado es que la manufactura es extraordinaria y era lo que se buscaba. El CEO de NVIDIA ha dicho que el I+D detrás del desarrollo de esta nueva arquitectura ronda los 3.000 millones de dolores, ahí es nada.
Esta nueva GPU de NVIDIA ha sido desarrollada en un proceso de manufactura de 12nm FFN. La Tesla V100 tiene un NVLink que permite un ancho de banda de 300GB/s, además, Sta. Tesla V100 cuenta con 16GB HBM2 trabajando con un ancho de banda de 900GB/s. Como comentábamos esta GPU Volta tendrá 5120 CUDA Cores y un total de 21 billones de transistores, además, las dimensiones de esta GPU es de 815 milímetros cuadrados, por lo tanto es una superficie de GPU mayor que la NVIDIA Tesla P100, pero la potencia de cálculo también es muy superior.
NVIDIA HABLARA EN EL GTC SOBRE EL FUTURO DE LA COMPAÑIA Y LLEVA UNA MAQUINA PARA VR DE HASTA CUATRO USUARIOS

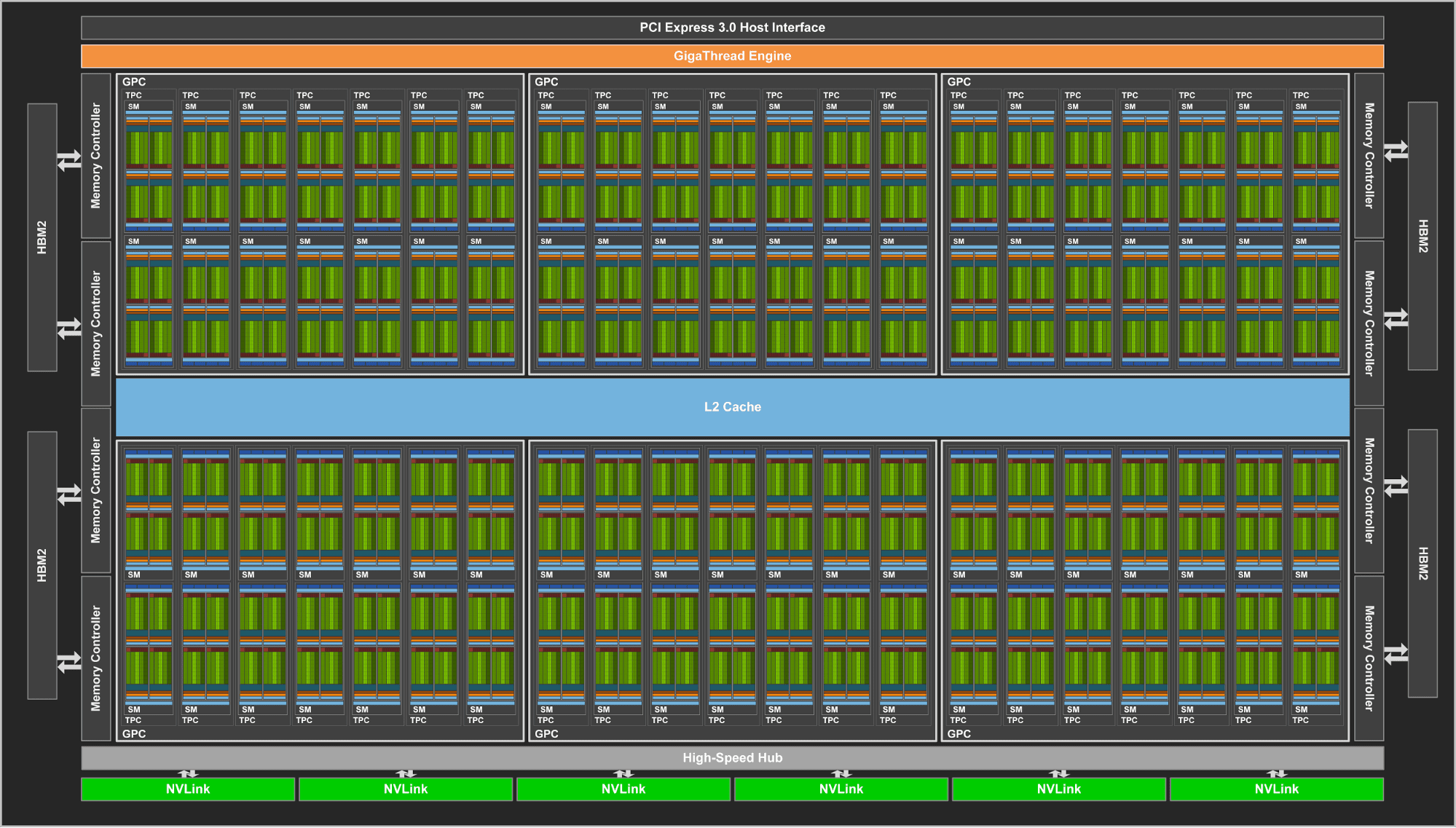

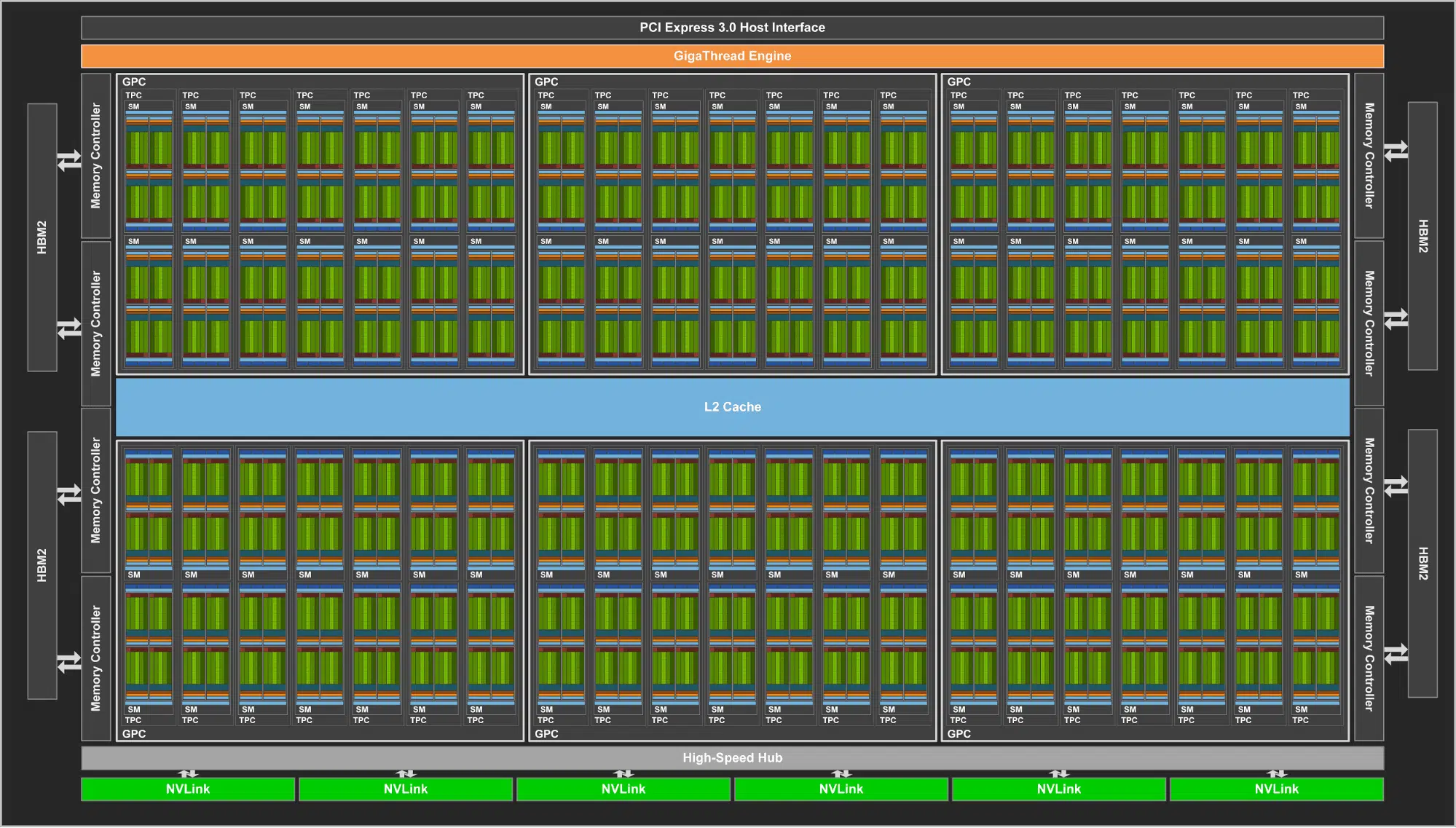

Volva V100 ofrece una potencia de 15 FP32 TFLOPS con memorias HBM2. La GPU Volta más potente cuenta con 5376 CUDA Cores y esta Tesla V100 tiene algunos CUDA Cores deshabilitados. Según los datos ofrecidos ofrecen una frecuencia de trabajo de 1455MHz.
NVIDIA Tesla V100 | ||
---|---|---|
VideoCardz.com | NVIDIA Tesla V100 | NVIDIA Tesla P100 |
Die Size | 815 mm2 | 610 m2 |
FP32 Computing Performance | 15.0 TF | 10.6 TF |
CUDA Cores | 5120 | 3584 |
Core Clock | ~ 1465 MHz | 1480 MHz |
Memory Type | 16 GB HBM2 | 16GB HBM2 |
Interface | NVLink 2.0 | NVLink 1.0 / PCI-e 3.0 |
Memory Bandwidth | 900 GB/s | 720 GB/s |
Fuente: Guru3D
