AnálisisPlacas Base

Placa base ASUS ROG Rampage V Edition 10

Tras 10 años de fabricación de la serie de placas base Rampage de Asus, la marca ha decidido conmemorar esta fecha con el lanzamiento de una placa base conmemorativa basada en la RAMPAGE V pero con ciertas mejoras que la hacen única entre su clase.

La ASUS RAMPAGE V EDITION 10 combina lo mejor de la RAMPAGE V y un sinfín de nuevas características muy centradas en la iluminación Chroma para otorgar unas capacidades de personalización increíbles que seguro que a los mas entusiastas del pc gaming les va a encantar.

Como os podéis imaginar estamos hablando de un producto bastante exclusivo y que no estará disponible de manera indefinida, dado que de estas placa bases solo se fabricaran un numero determinado de unidades que aunque no se ha sabido el numero ASUS ya dijo que no era un producto que iban a tener en catalogo por un largo periodo de tiempo.

Antes de seguir nos gustaría dar las gracias a COOLMOD por cedernos la placa base para realizar el análisis.

Embalaje y Accesorios

Si bien en la introducción os hablábamos de que esta placa base es una edición especial de ASUS, su caja tampoco es algo que sea muy normal, incluso cuando hablamos de la serie RAMPAGE. La caja es de un tamaño bastante grande y cuando la coges es muy pesada, y ahí ya te das cuenta que guarda ciertas sorpresas en su interior.

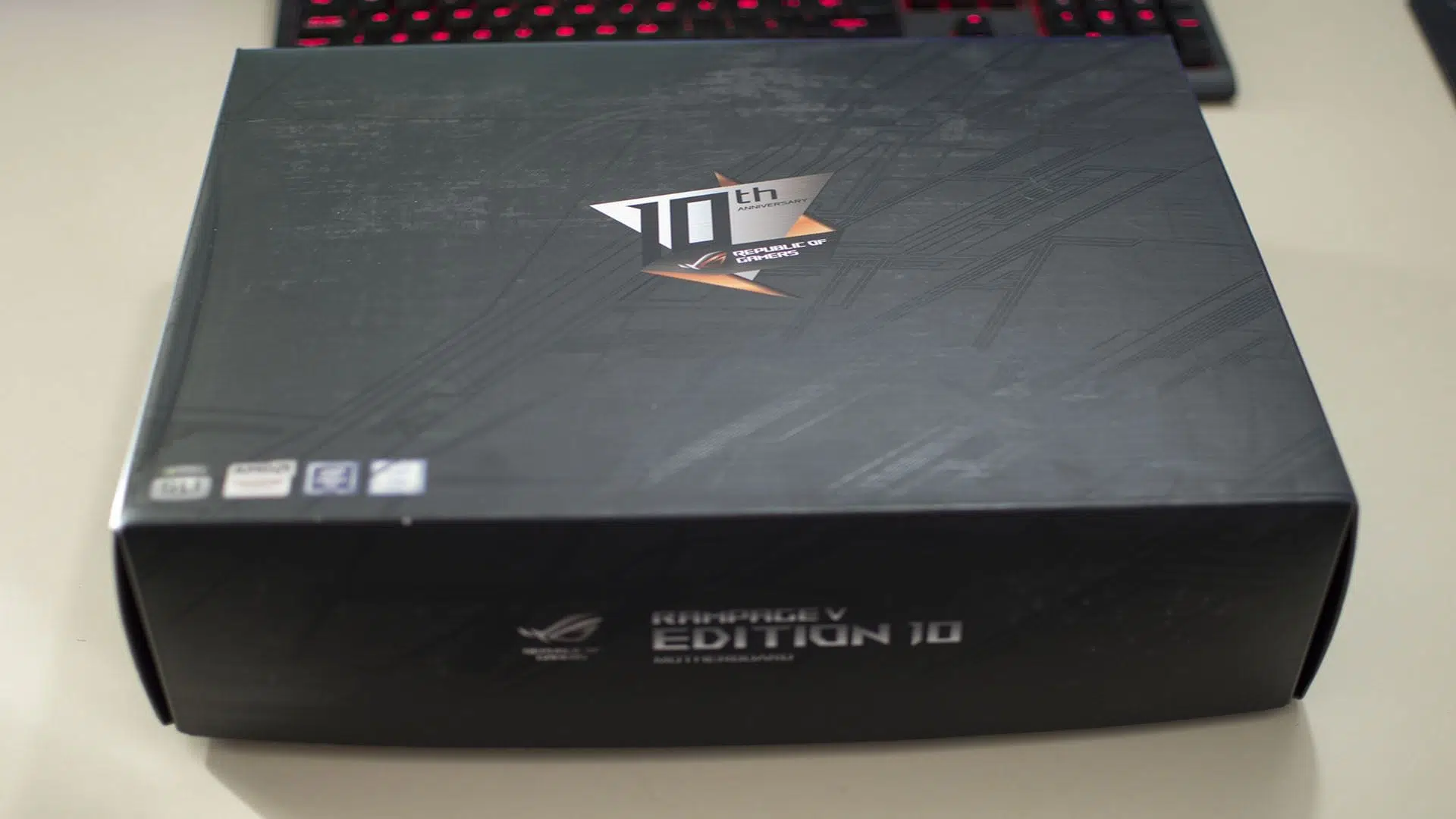

Por su parte exterior nos encontramos una caja en negro que no da mucha información de la placa base, sino que se basa mas en la elegancia y estética. Eso si recalca las cuatro características mas importantes como son el Chipset X99, la posibilidad de cuatro gráficas tanto en SLI com CrossFire, y el socket 2011-v3 de Intel.

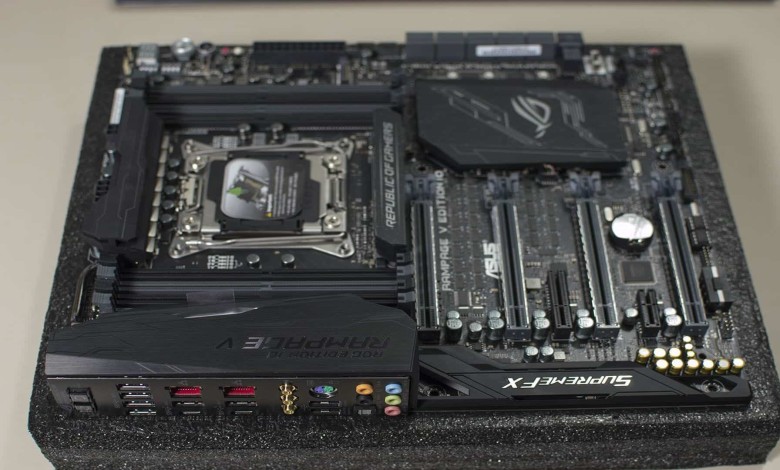

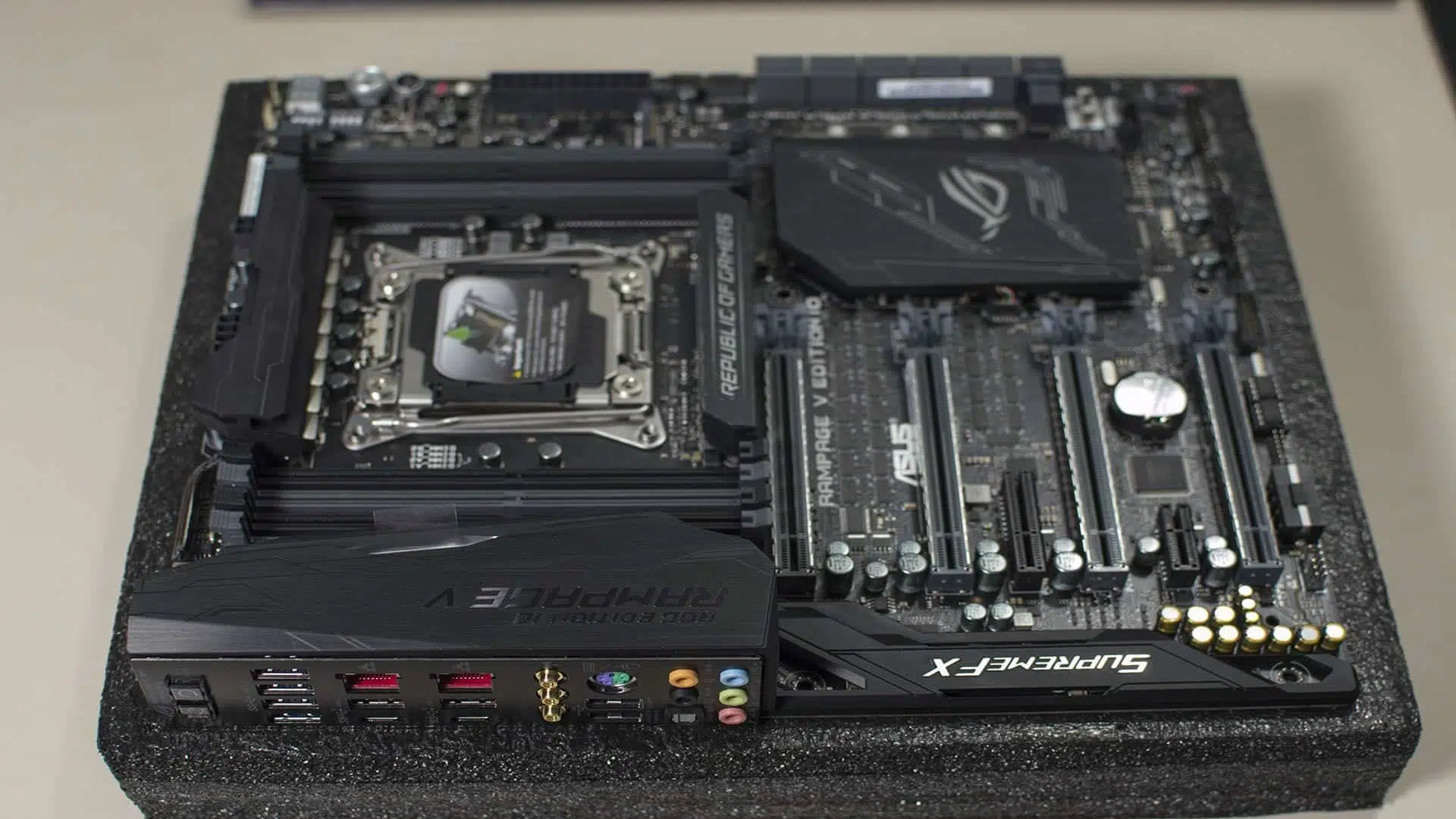

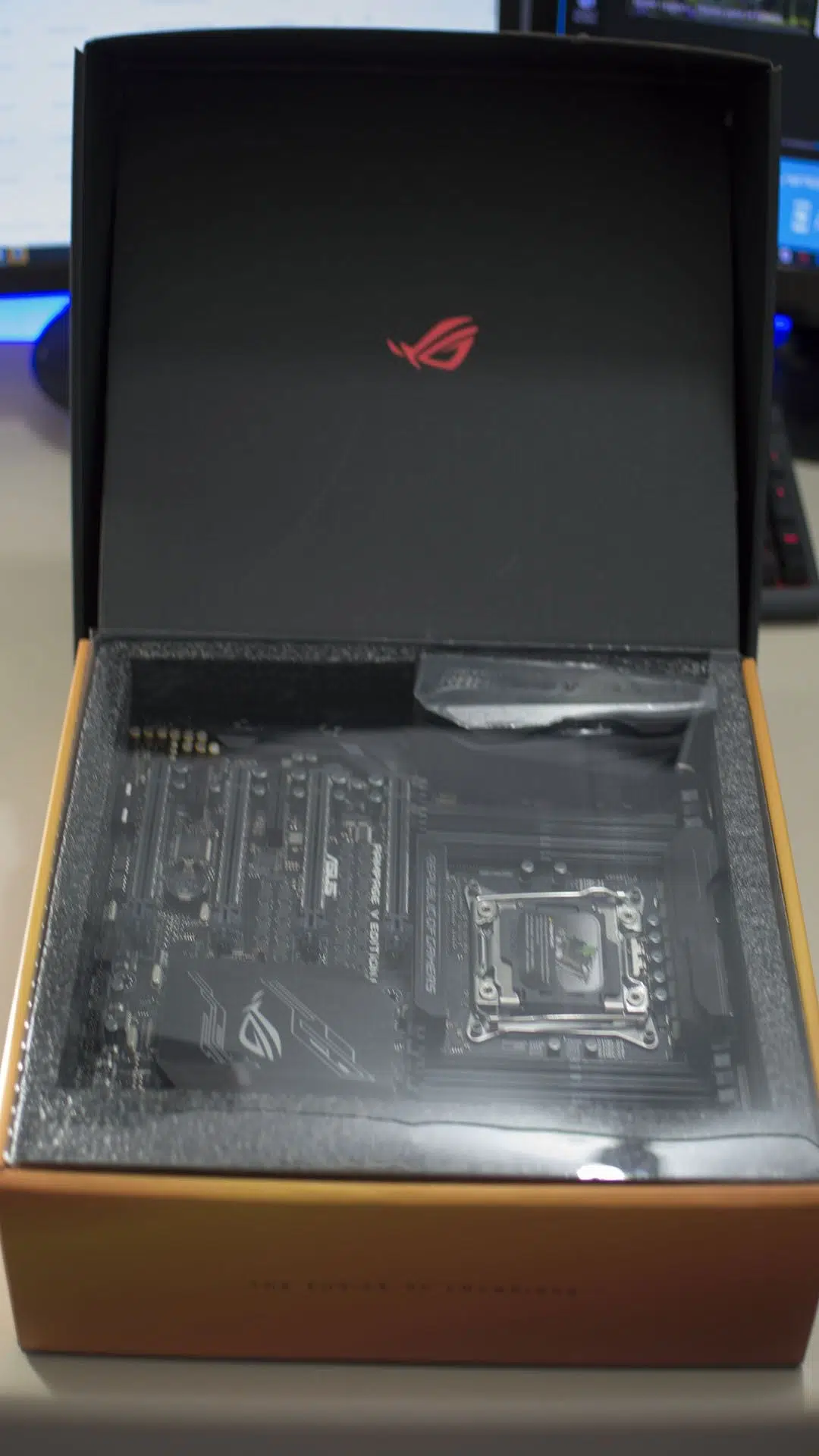

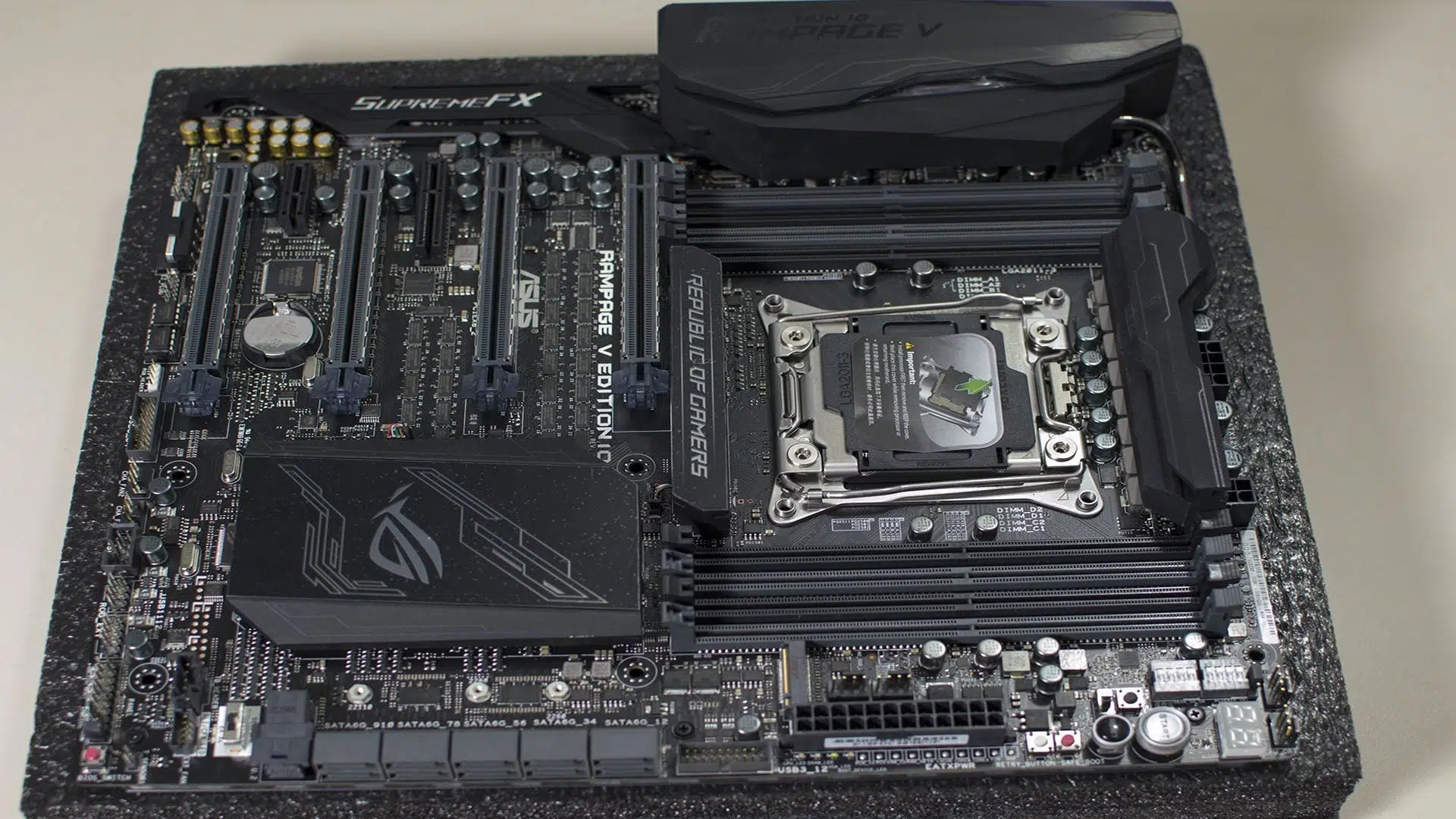

Una vez abres la tapa te encuentras con una presentación de la placa base que puedes ver tras un plástico trasparente dándote así una imagen completa del producto que tienes delante. La placa viene encajada en un acolchado muy grueso, y como podéis ver en la imagen. Como dato curioso no trae bolsa anti-estática como otras placas, dándole así una presentación muy buena. En cuanto al acolchado, esta tan bien encajada que incluso nos costo sacarla del mismo, algo que merece ser mencionado, por el nivel de acabado que han puesto en la presentación de esta RAMPAGE V EDITION 10.

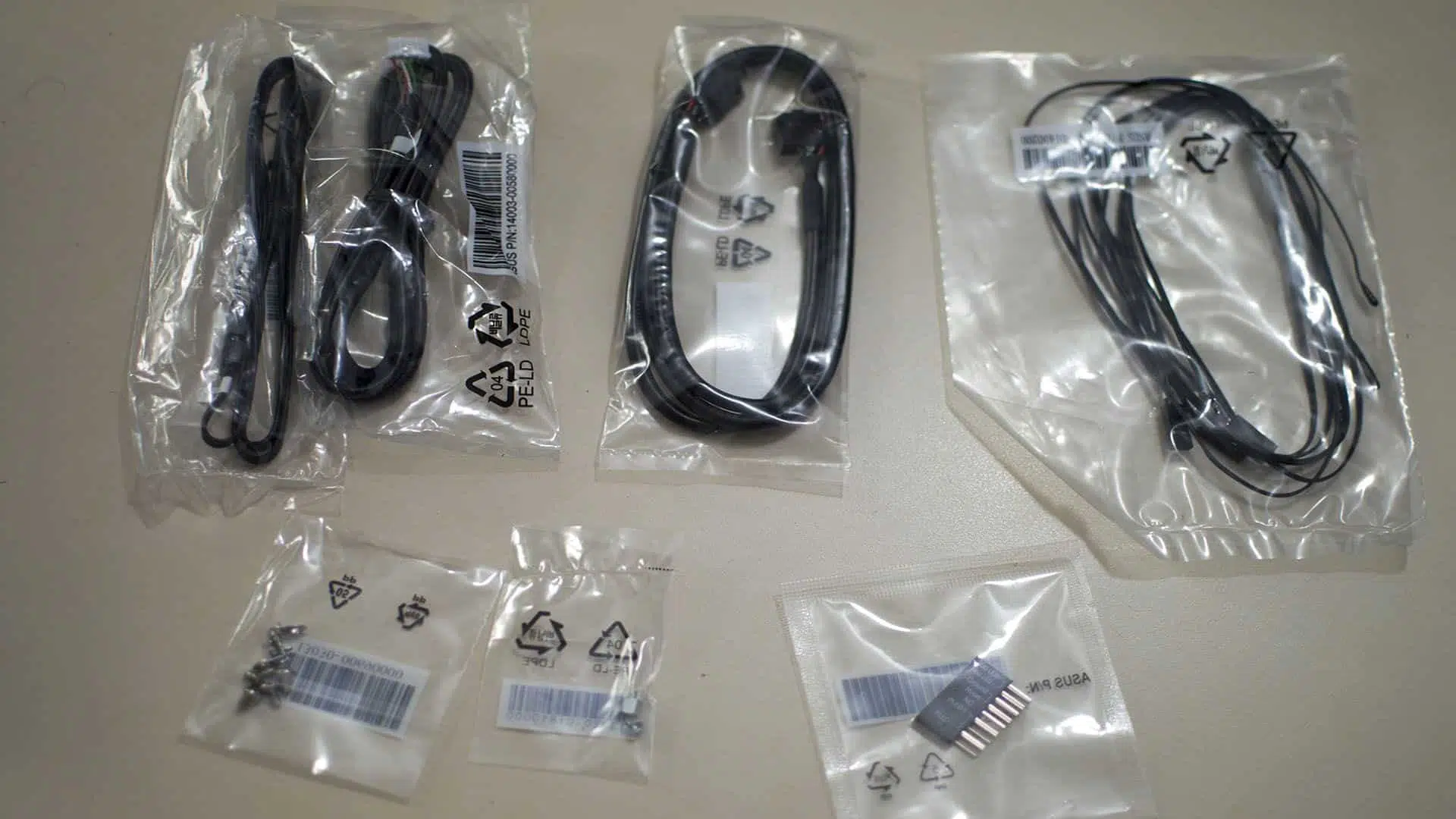

Ahora bien, ahí no acaba la cosa, nos siguen faltando un sinfín de accesorios que trae la placa base, y es que al sacar el acolchado que incluye la placa base nos encontramos con un organizador en cartón que trae todo tipo de accesorios para la placa base y que os dejamos en una lista, ya que seria muy largo explicar todos los accesorios incluidos con esta placa base.

LEER MÁS
MSI B350 Gaming Pro, una excelente placa base para los procesadores AMD Ryzen

Manual de usuario

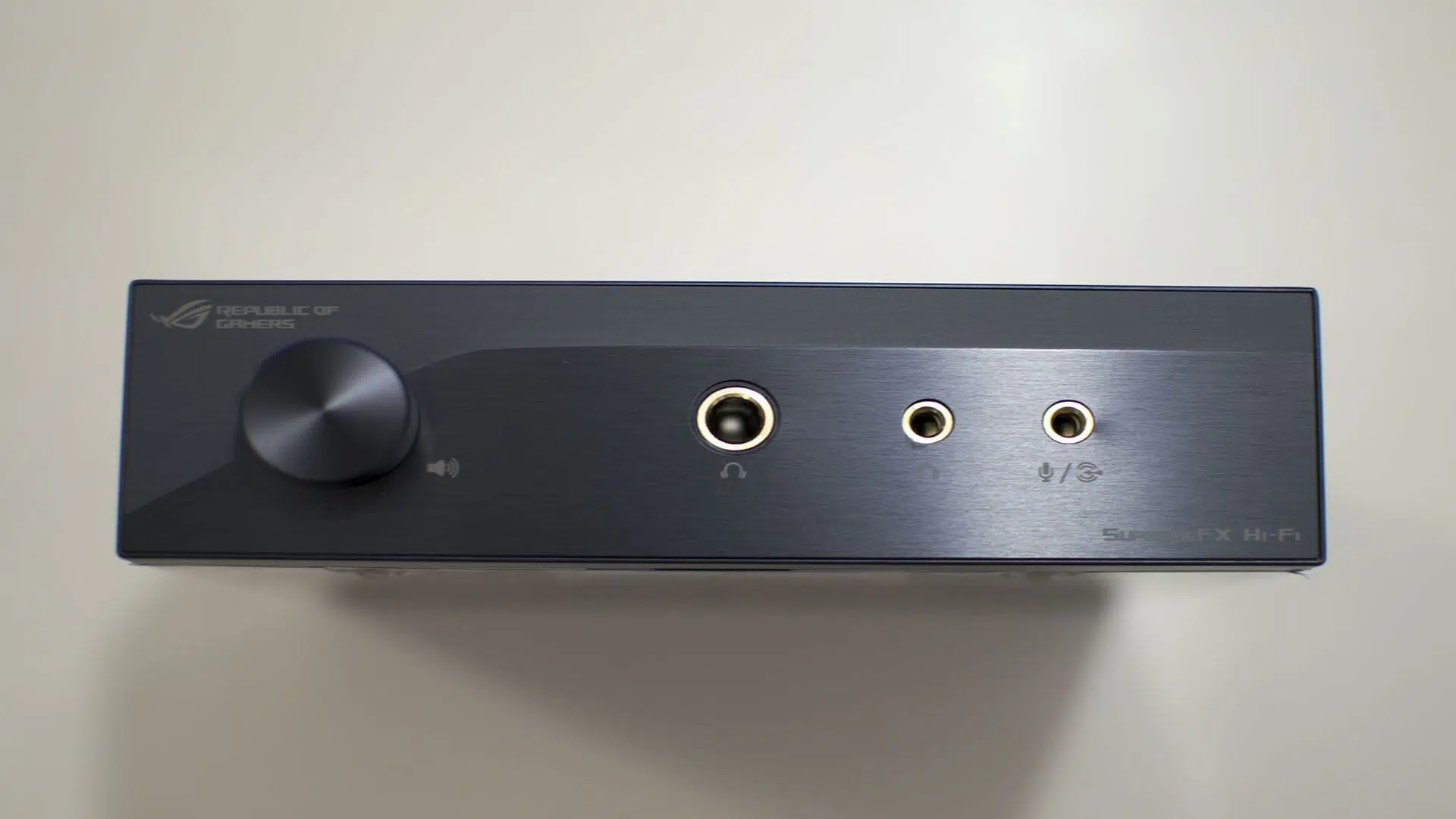

SupremeFX Hi-Fi Kit:
– 1 x SupremeFX Hi-Fi
– 1 x SupremeFX Hi-Fi cable

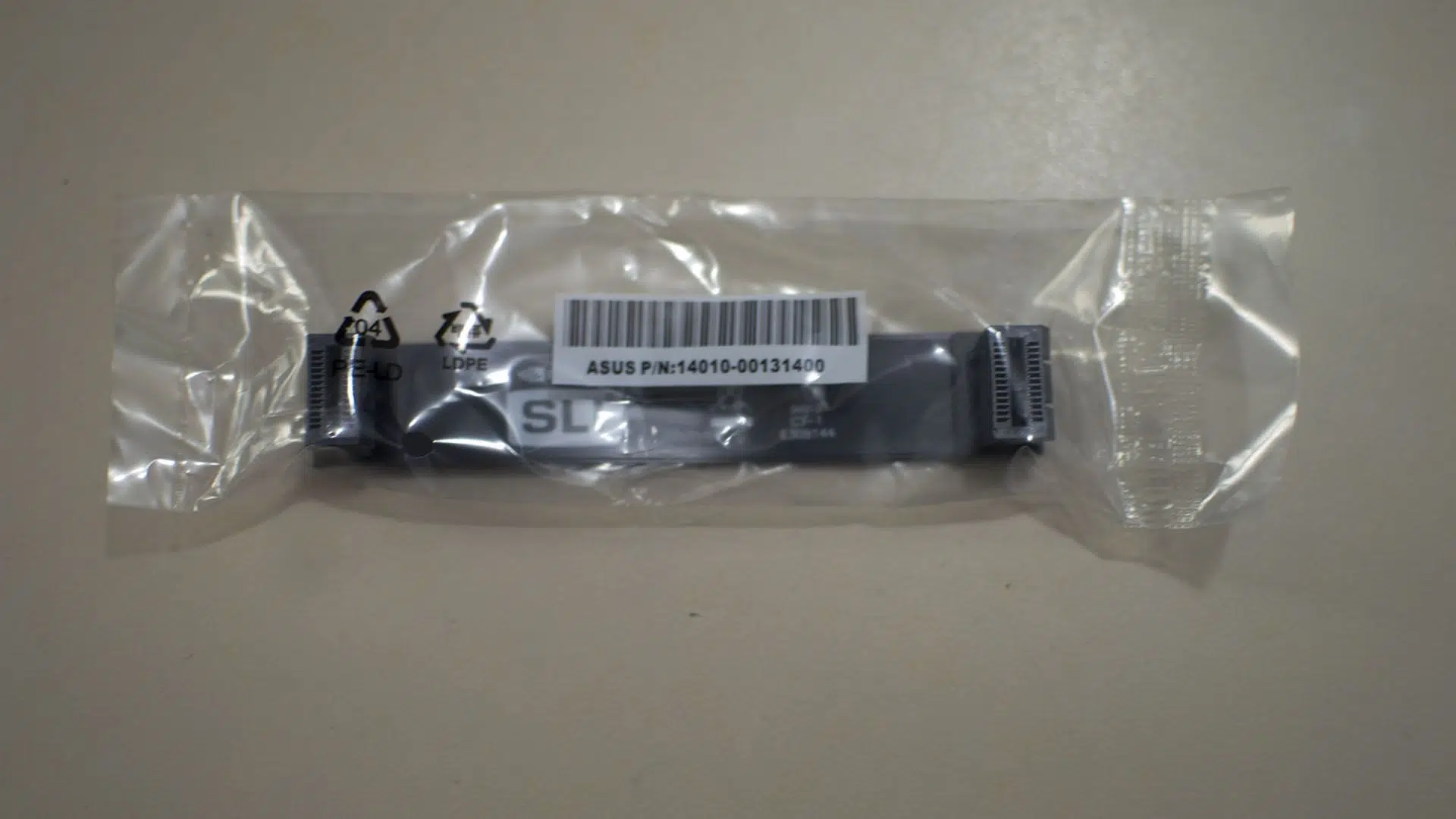

1 x 2-Way SLI bridge(s)

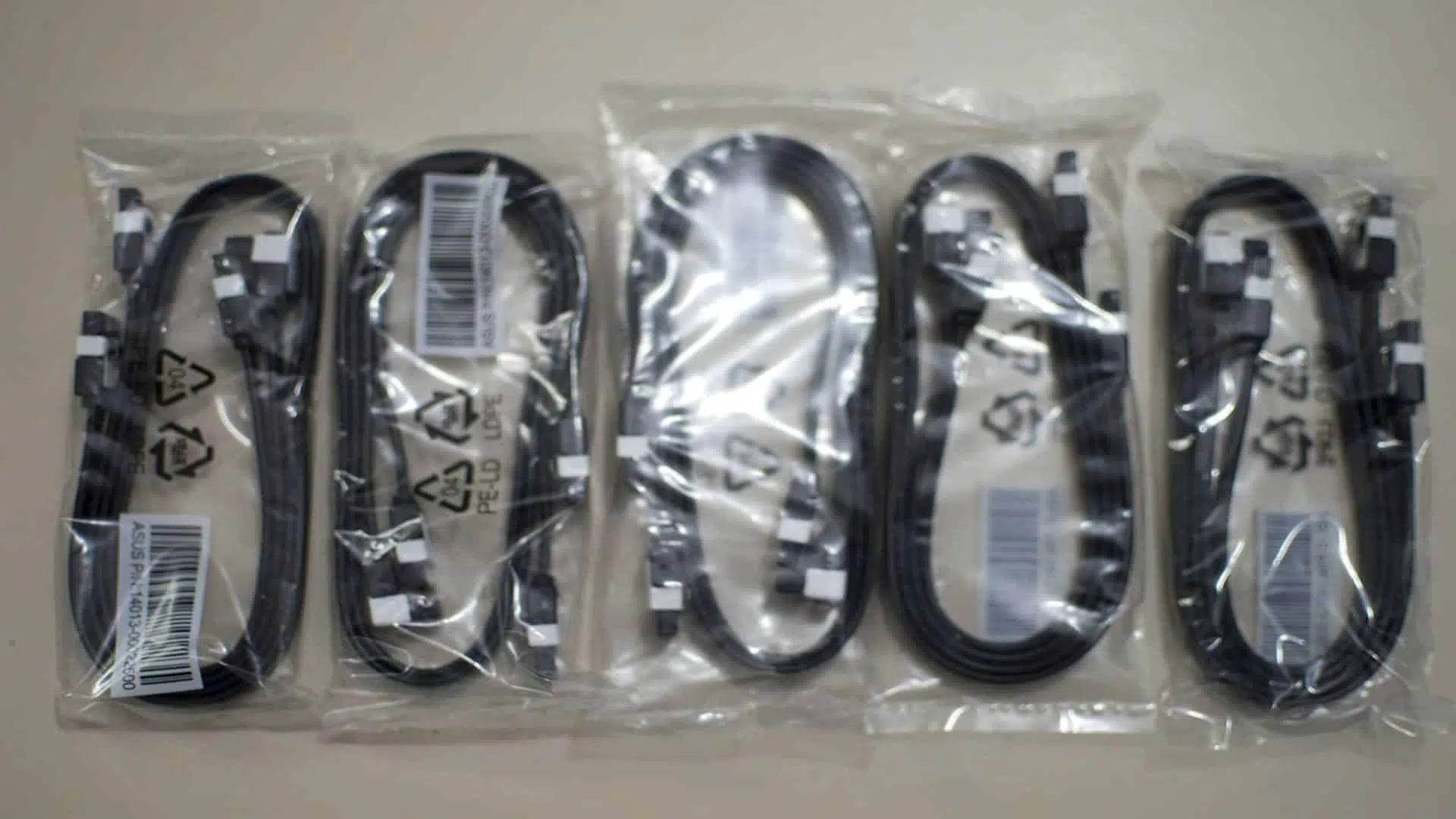

10 x Cable de alimentación SATA
1 x Q-connector(s) (1 en 1)
1 x Tornillos M.2

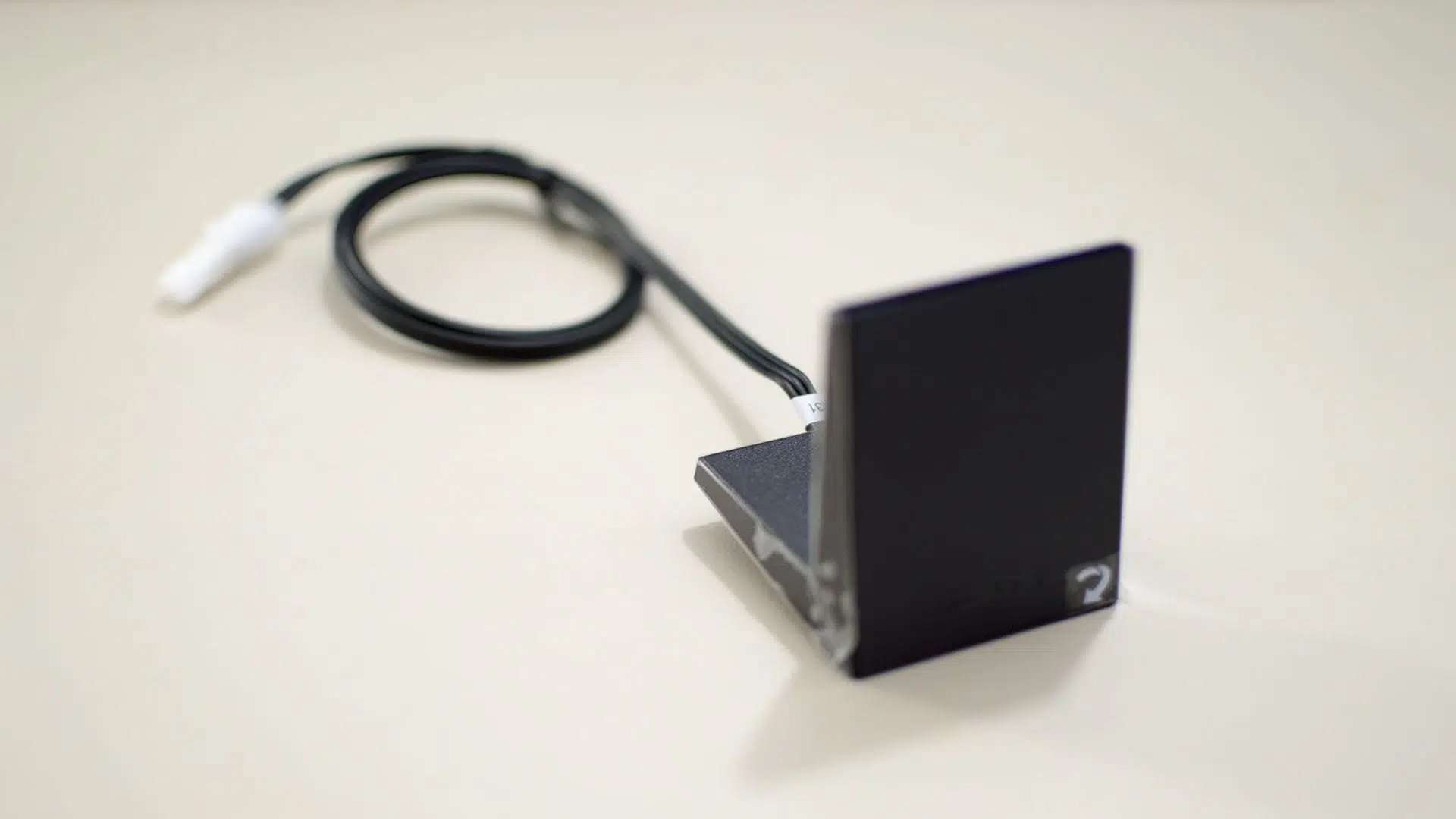

1 x Antenas desmontables ASUS 3T3R dual band Wi-Fi (compatible con Wi-Fi 802.11a/b/g/n/ac)

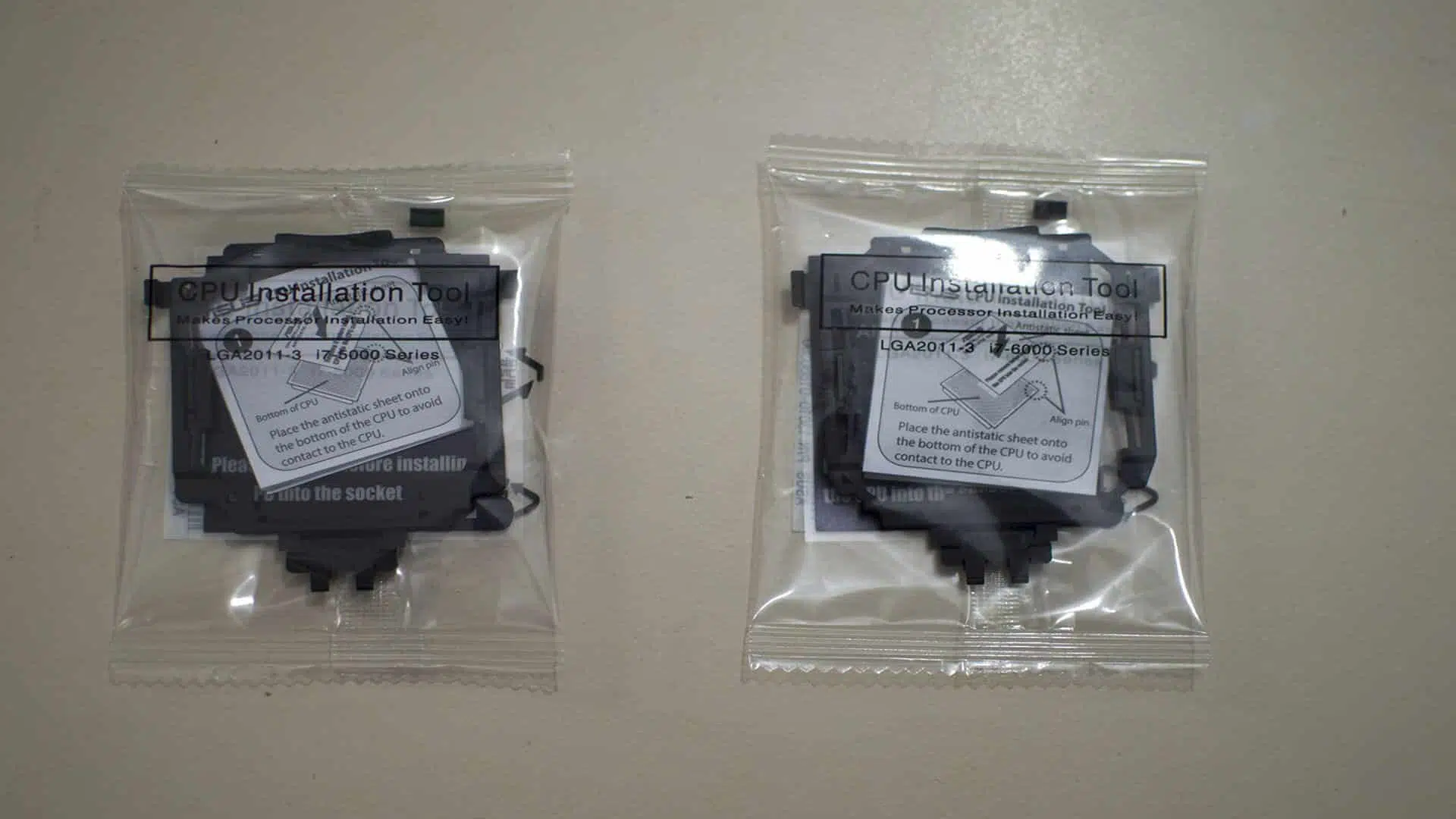

2 x Herramienta de instalación CPU

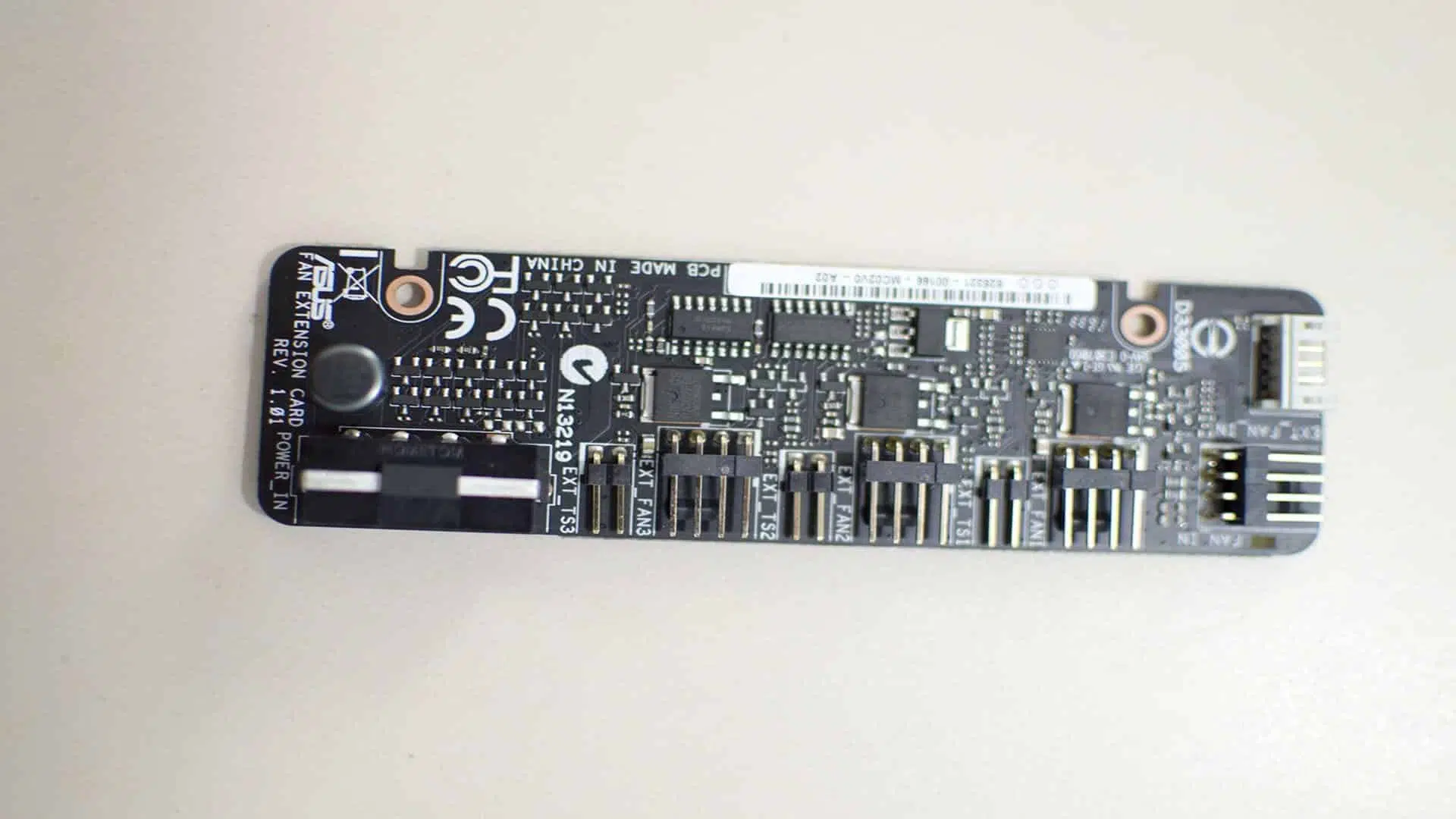

1 x Tarjeta de extensión del ventilador (3 x salidas de ventilador de 4 contactos)

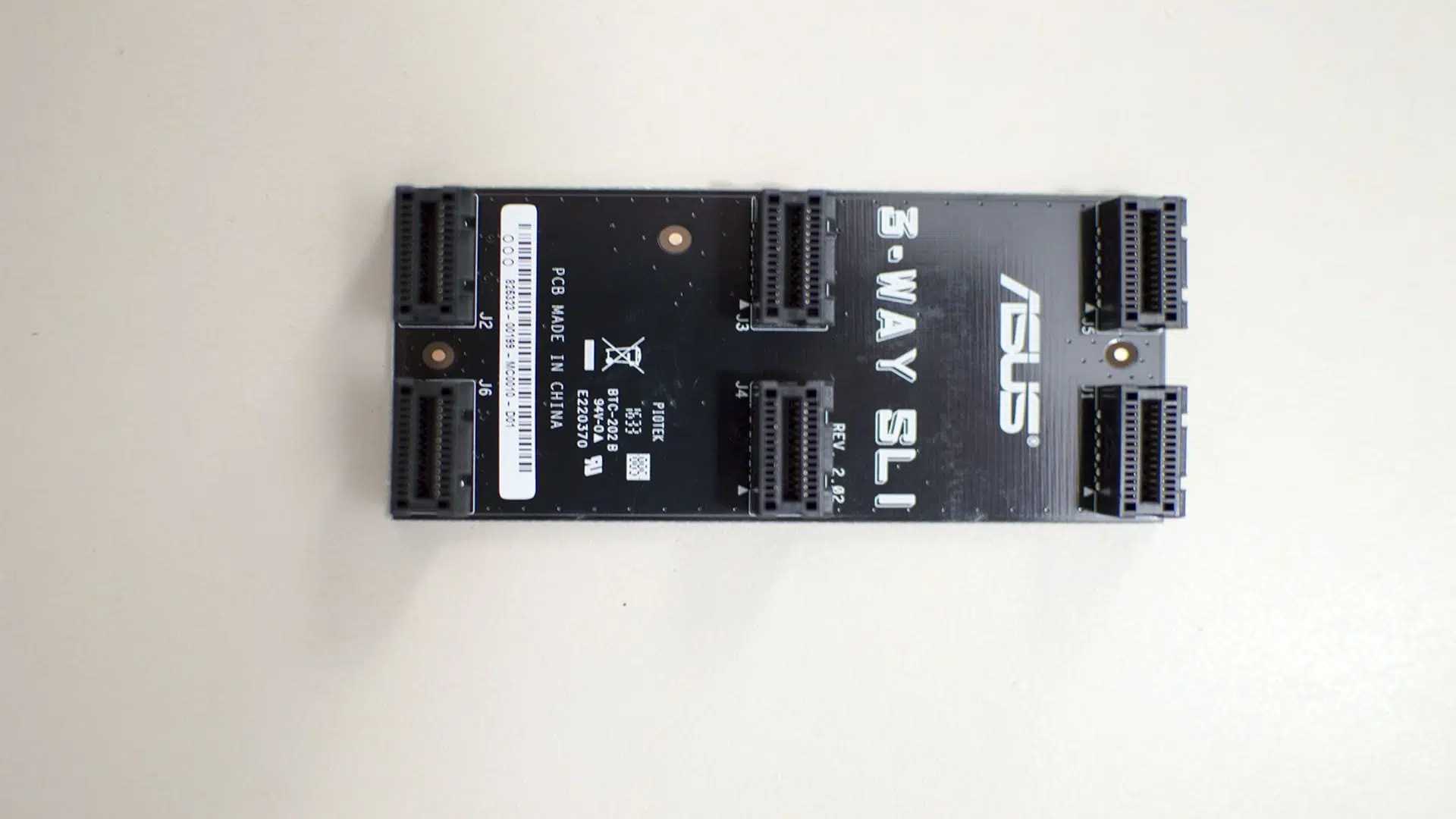

1 x Puente(s) 3-Way SLI

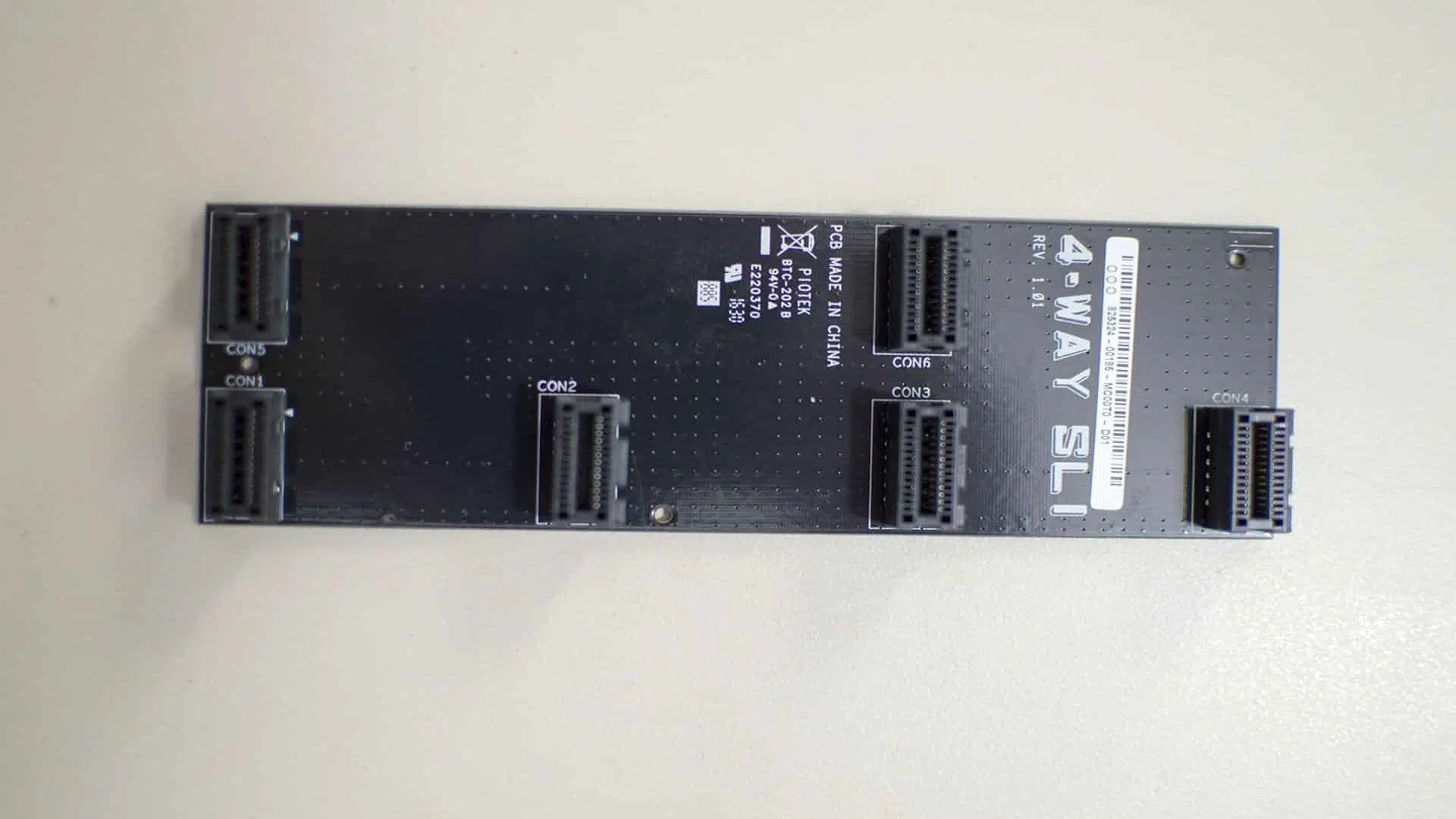

1 x Puente(s) 4-Way SLI
1 x Etiquetas de cable ROG 12 en 1
1 x Fan Extension card screw pack
1 x Cable de 5 contactos a 5 contactos
Pegatinas ROG para ventiladores
1 x Cable de extensión para tiras RGB (80 cm)
3 x Cable(s) termistor

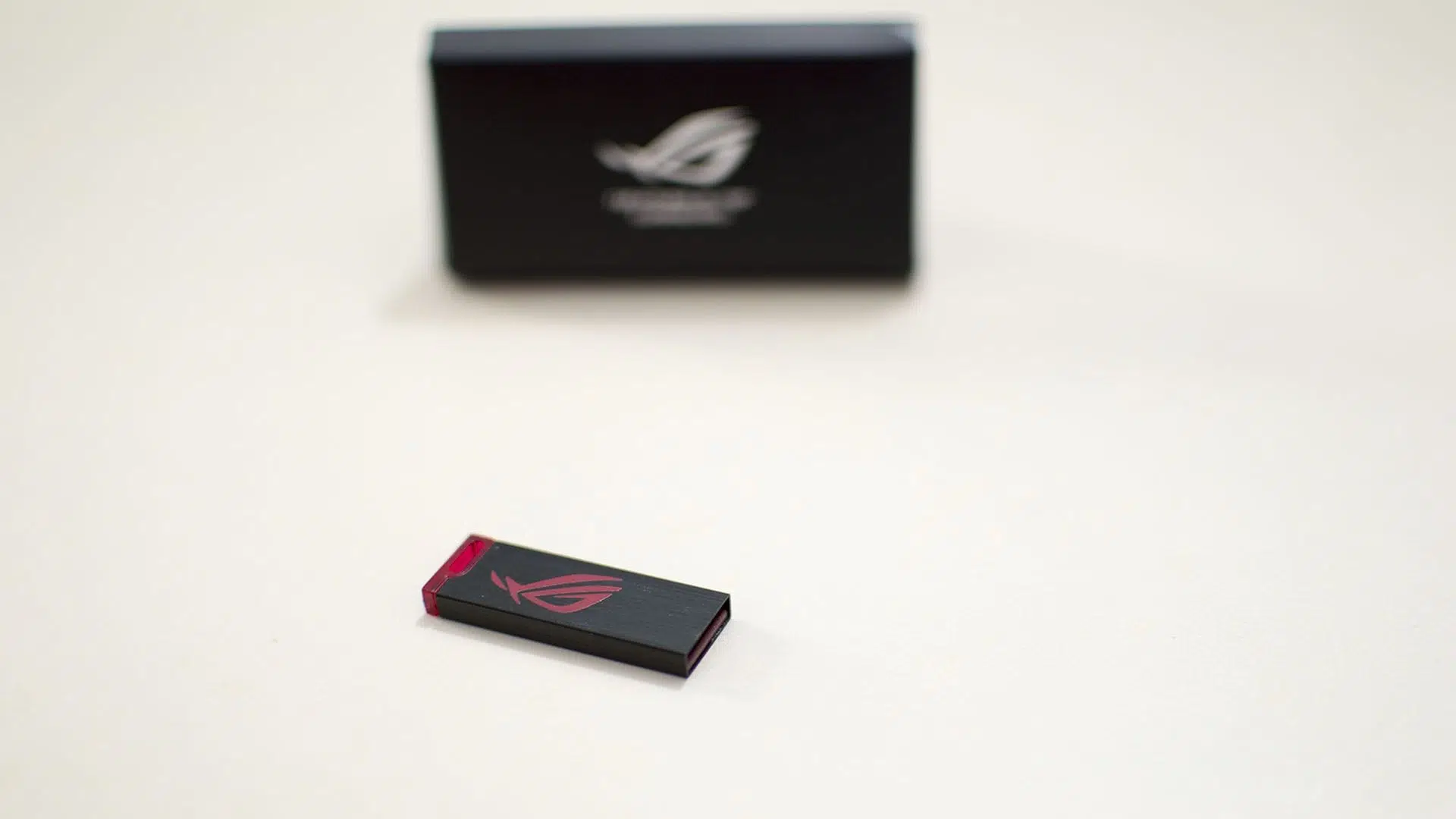

1 x Memoria USB con las utilidades y drivers

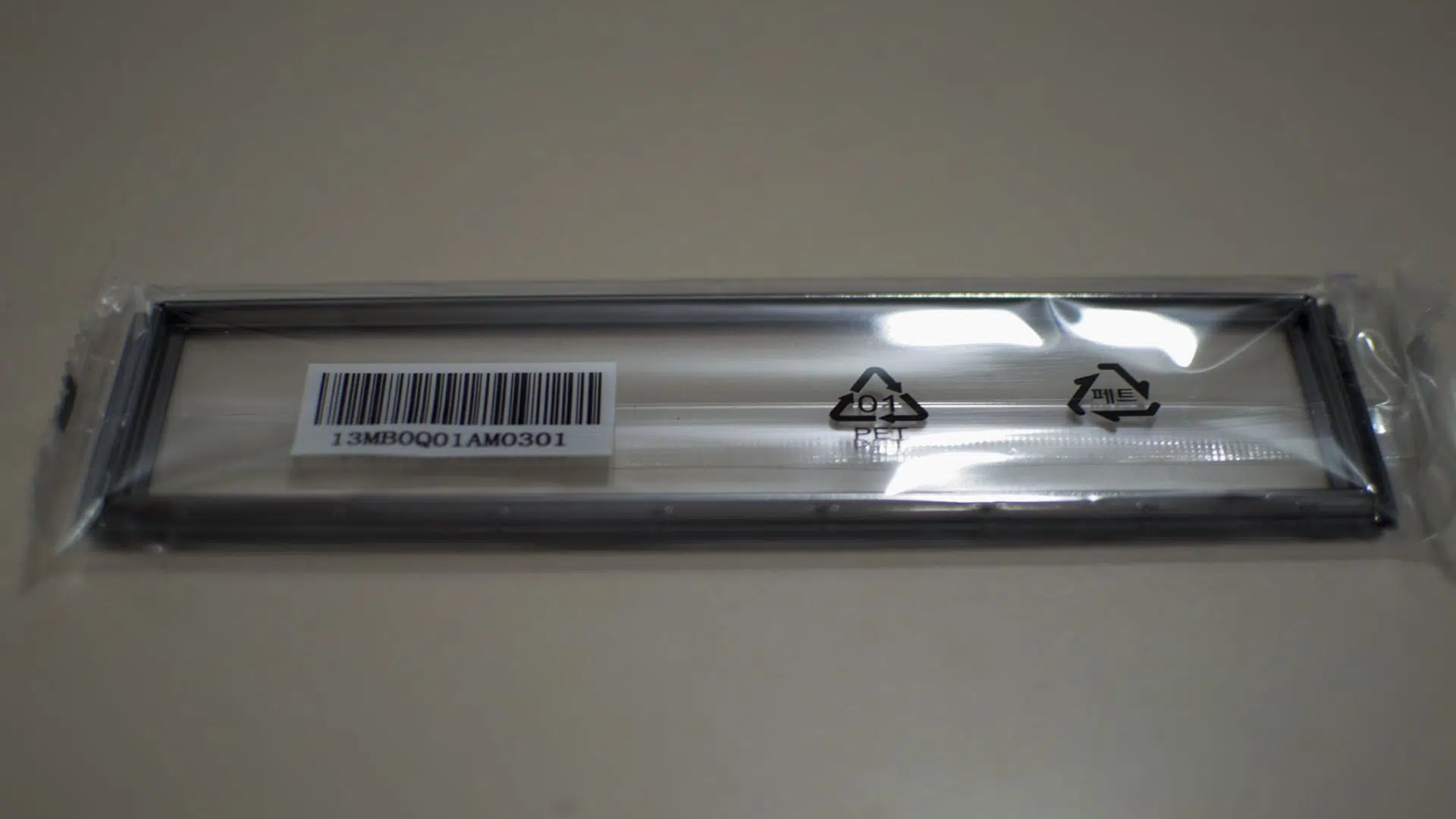

1 x Cajetín E/S
2 x Posavasos ROG

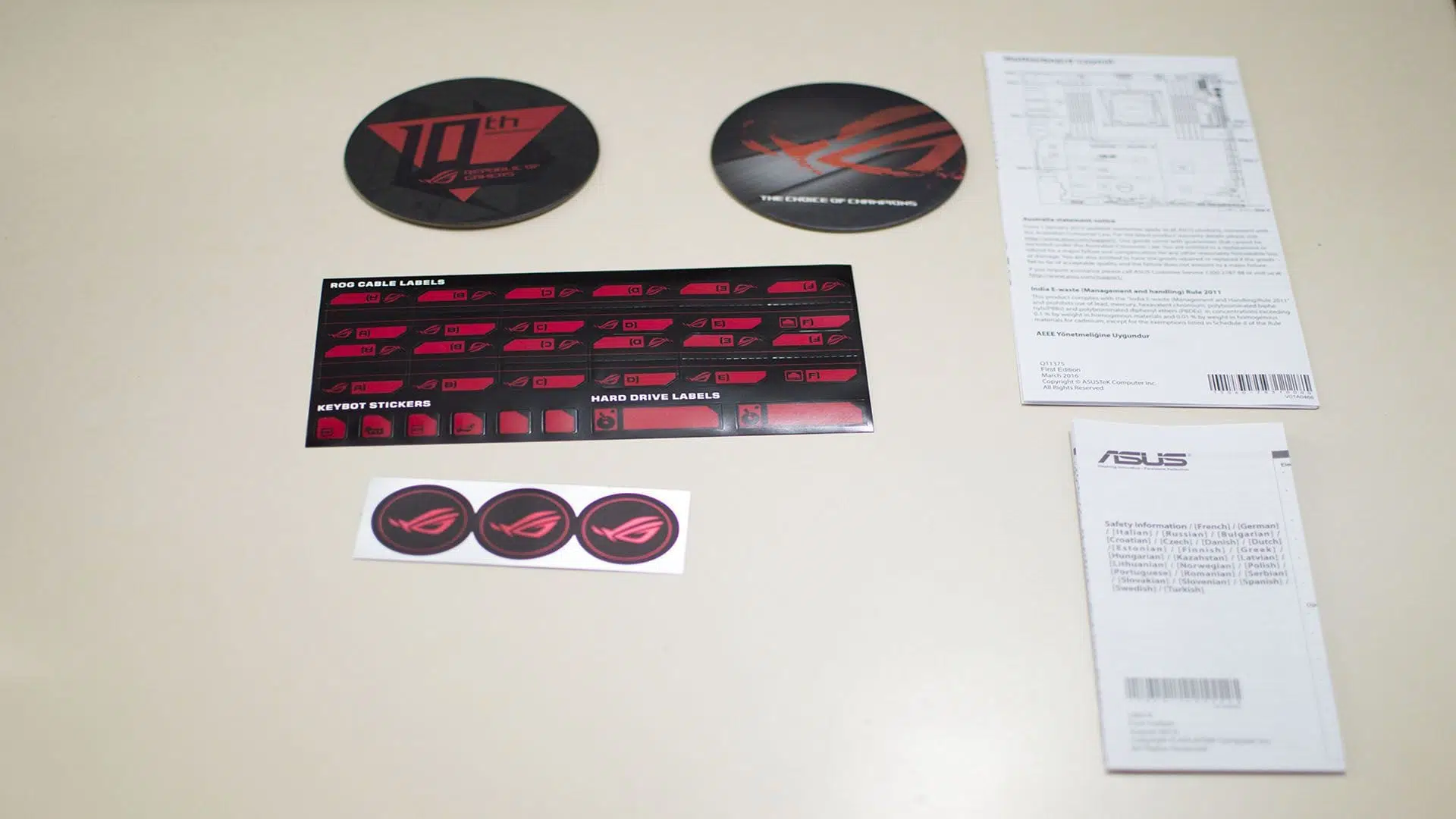

Como curiosidad, destacamos los 2 posavasos y el kit de adhesivos para los ventiladores, algo que nos llamo mucho la atención.

[/nextpage] [nextpage title=»Características Técnicas» ]

Llegados a este punto, vamos a tener que poner una enorme tabla de especificaciones de esta RAMPAGE V EDITION 10, y es que esta placa base es de las más completas y con mas especificaciones del mercado domestico, algo que ya nos podemos imaginar debido a que es para la plataforma Extreme de Intel y ademas un producto bastante exclusivo.

ASUS ROG RAMPAGE V EDITION 10

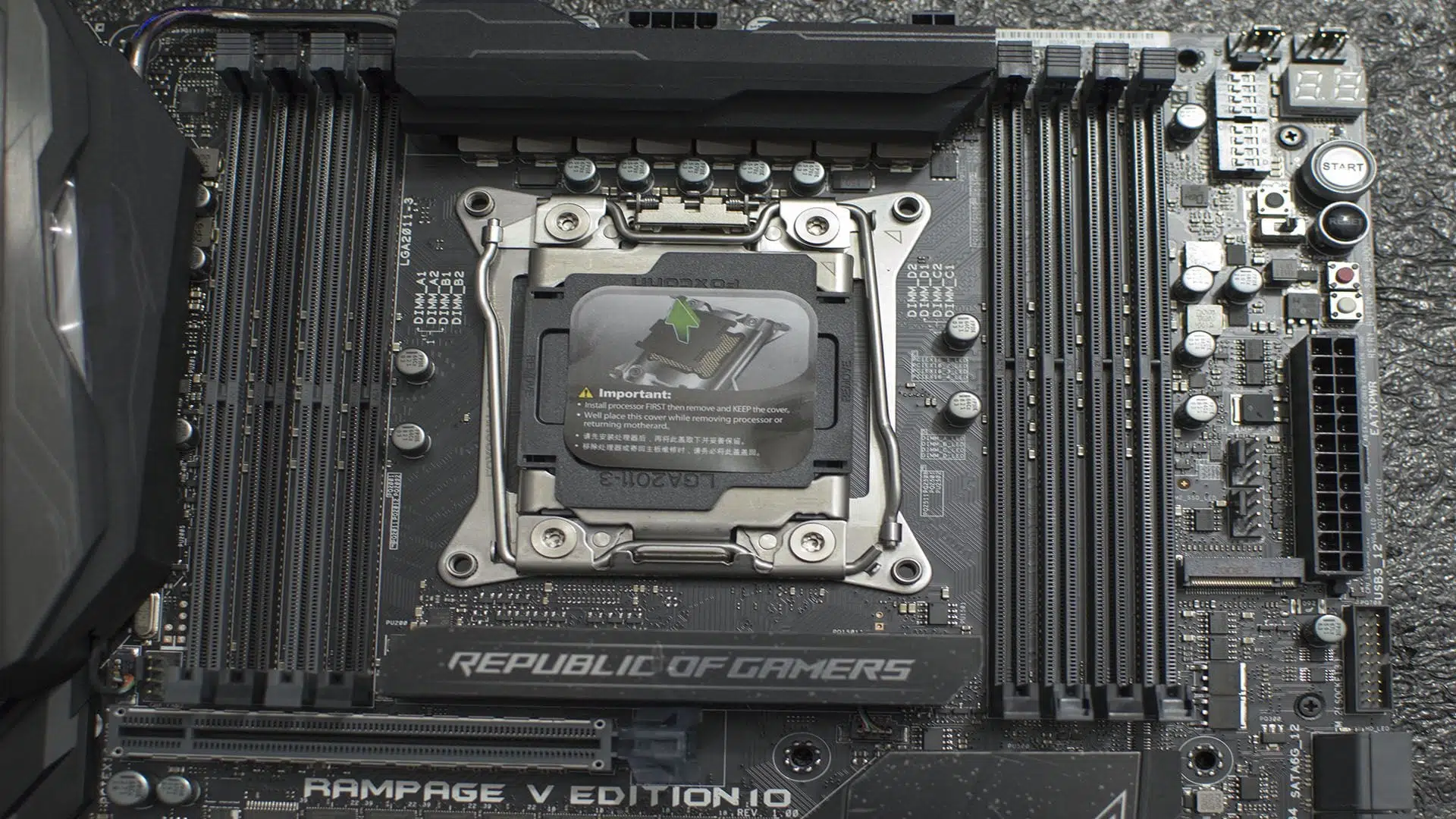

CPUIntel® Socket 2011-v3 de procesadores Core™ i7 X-Series
Soporta CPU Intel® 14 nm

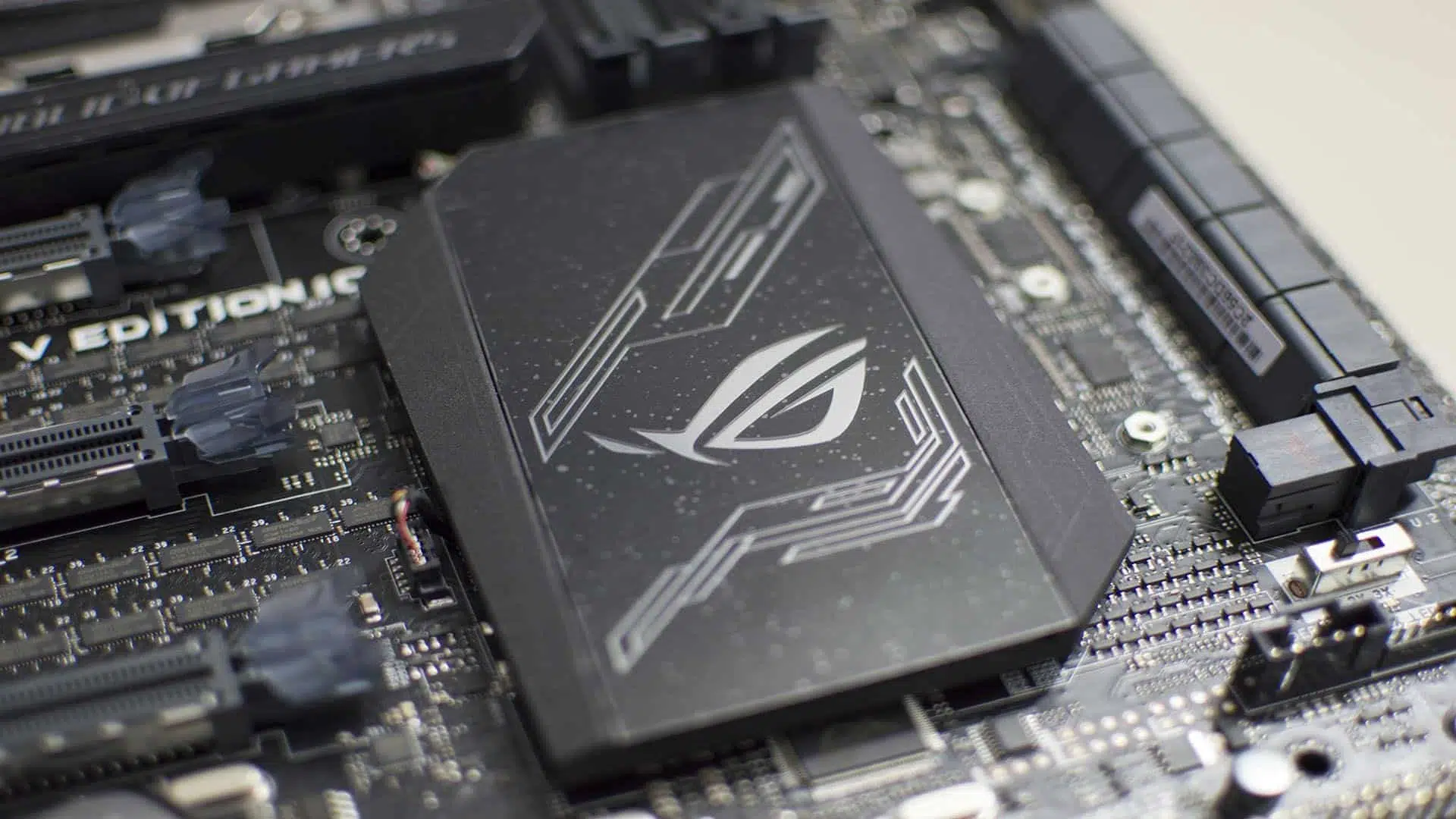

ChipsetIntel® X99
Memoria8 x Memoria DIMM, Max. 128GB, DDR4 3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666(O.C.)/2400(O.C.)/2133(O.C.) MHz Non-ECC, Un-buffered
Arquitectura de memoria Quad Channel
Compatible con Intel® Extreme Memory Profile (XMP)
Multi-GPUCompatible con NVIDIA® 3-Way SLI™ Technology
Compatible con NVIDIA® 4-Way SLI™ Technology *1
Compatible con NVIDIA® 2-Way SLI™ Technology
Compatible con AMD 3-Way CrossFireX™ Technology
Compatible con AMD 4-Way CrossFireX Technology
CrossFireX @dual x8; up to 4 GPUs

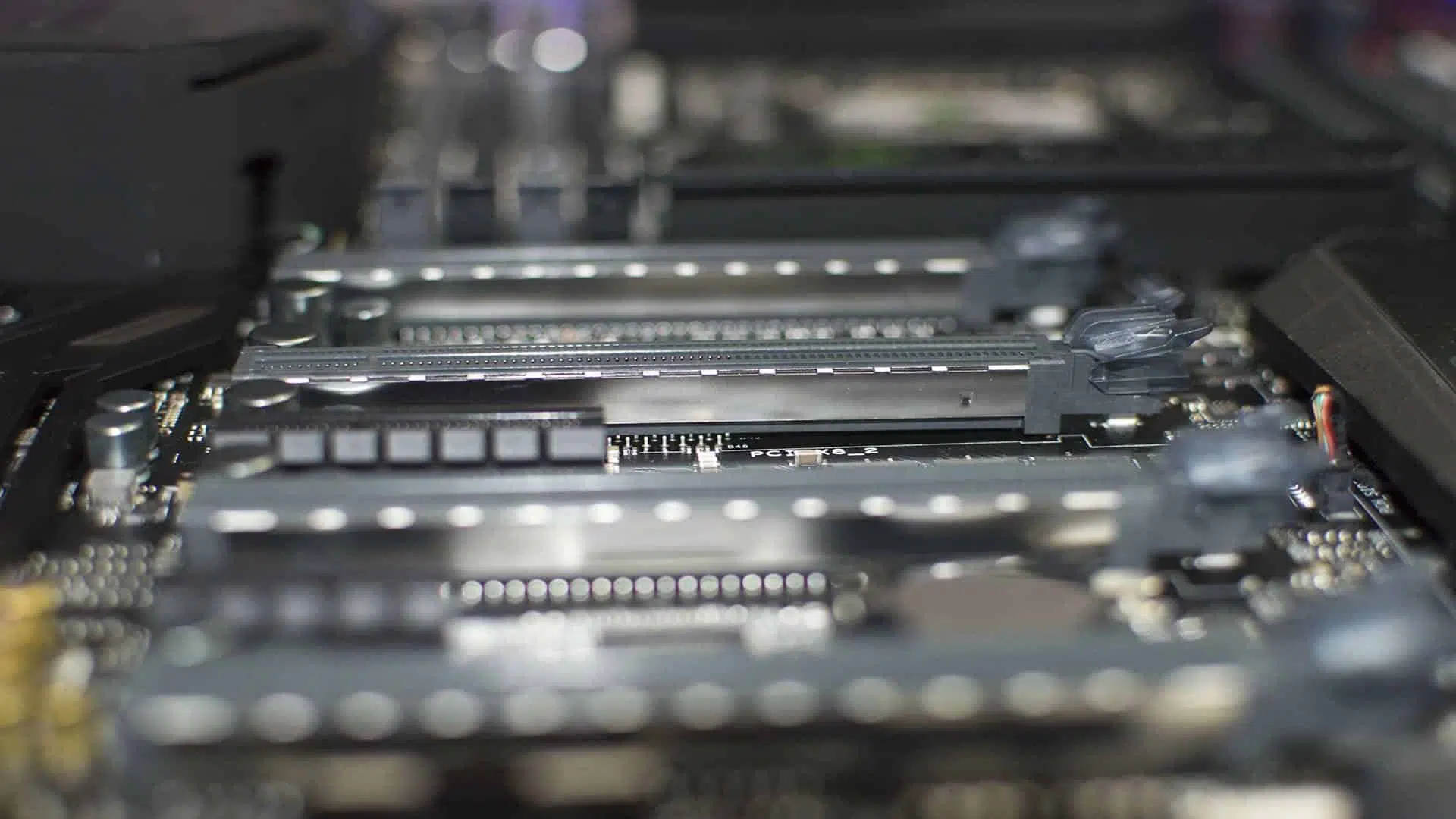

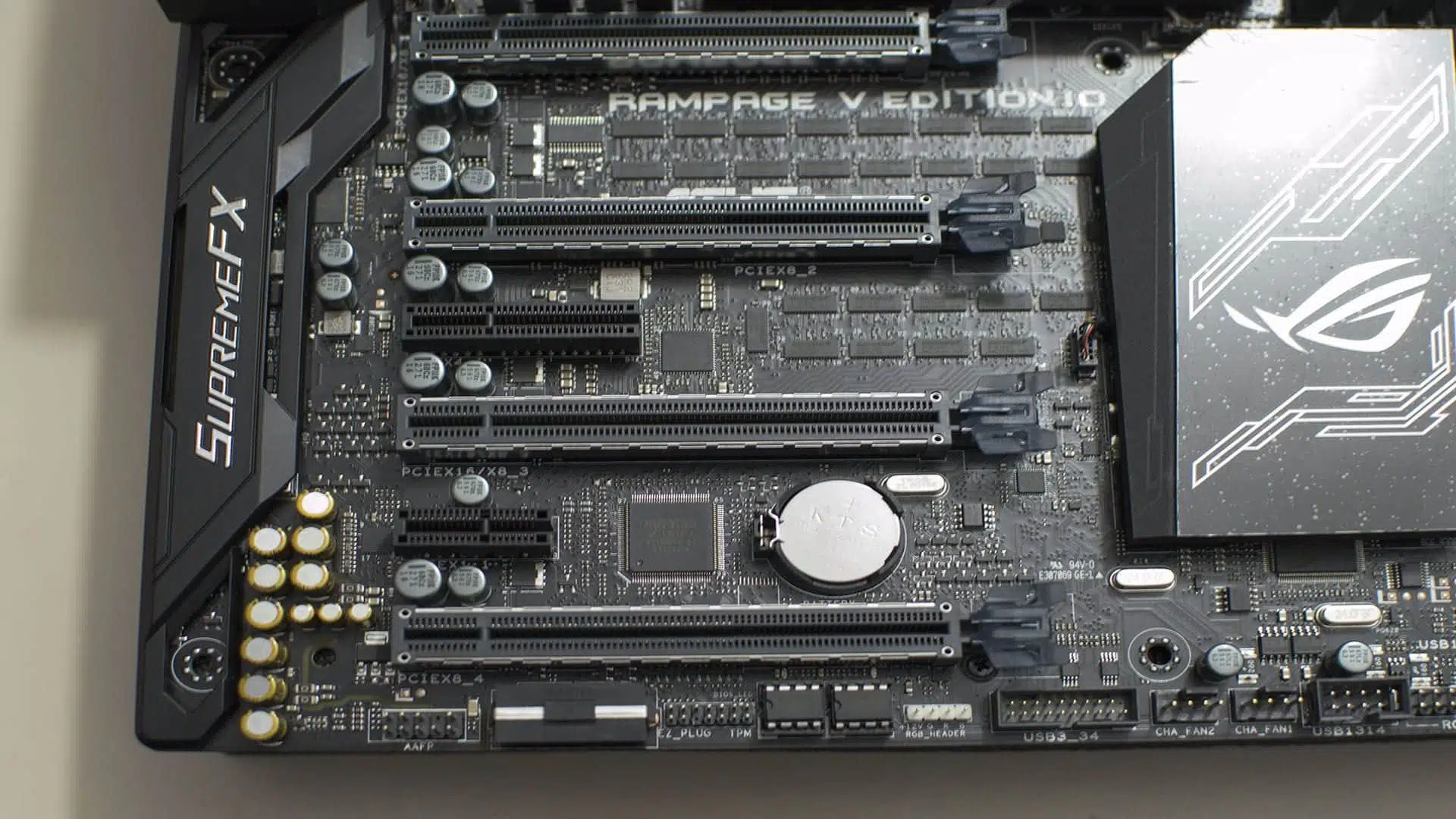

Ranuras de expansión4 x PCIe 3.0/2.0 x16 (x16, x16/x16, x16/x8/x8, x16/x8/x8/x8 or x8/x8/x8/x8 mode with 40-LANE CPU; x16, x8/x8 or x8/x8/x8 mode with 28-LANE CPU) *2
1 x PCIe 2.0 x4 *3
1 x PCIe 2.0 x1
AlmacenamientoNew Intel® Core™ i7 X-Series Processors :
1 x zócalo 3 M.2 con M Key, compatible con dispositivos de almacenamiento tipo 2260/2280/22110 (compatible solo con PCIE SSDs)*4
1 x U.2, compatible con almacenamiento PCIe 3.0 x4 NVM Express*4
Intel® X99 chipset :
10 x puertos SATA 6Gb/s
Compatible con Raid 0, 1, 5, 10
Compatible con Intel® Smart Response Technology
RedIntel® I218V, 1 x Controladora de red Gigabit
Intel® I211-AT, 1 x Controladora de red Gigabit
Controladoras de red Dual Gigabit – Dispositivo 802.3az Energy Efficient Ethernet (EEE)
LANGuard: protección contra sobrecarga
ROG GameFirst Technology
Red inalámbrica de datosWi-Fi 802.11 a/b/g/n/ac
Compatible con frecuencia 2.4/5 GHz dual band
Compatible con la utilidad ASUS Wi-Fi Go!
Velocidad de transferencia hasta 1300 Mbps
BluetoothBluetooth V4.0

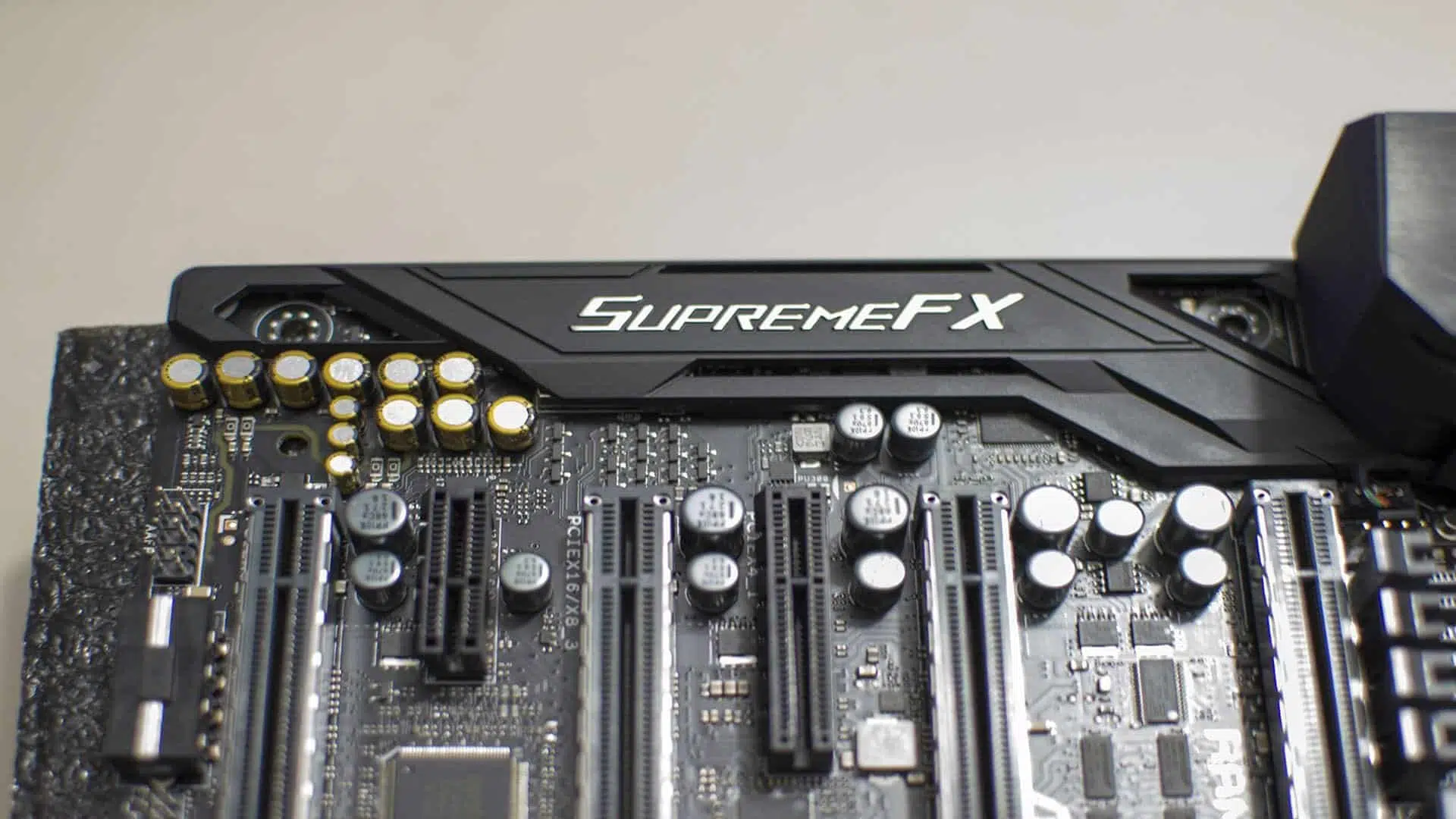

AudioROG SupremeFX 8 canales CODEC de audio de alta definición
– Compatible con: Jack-detection, Multi-streaming, Jack-retasking en panel frontal
Características de audio:
– SupremeFX Shielding™ Technology
– Salida S/PDIF óptica en panel trasero
– DTS Connect
– Amplificador de audio: Ofrece un sonido de gran calidad para auriculares y sistemas de sonido
– Condensadores japoneses: ofrecen un sonido cálido, natural y realista.
– Sonic Studio II
– Sonic Radar II
Puertos USBIntel® X99 chipset : *3
4 x puerto(s) USB 3.0 (4 en placa)
Intel® X99 chipset : *6
6 x puerto(s) USB 2.0 (2 en panel posterior, negro, 4 en placa)
Controladora USB 3.1 ASMedia®: :
2 x puerto(s) USB 3.1 (2 en panel posterior, negro, Tipo C)
Controladora USB 3.1 ASMedia®: : *3
2 x puerto(s) USB 3.1 (2 en panel posterior, rojo, Tipo A)
Controladora ASMedia® USB 3.0 :
4 x puerto(s) USB 3.0 (4 en panel posterior, azul)
Funciones de Overclock1 x DRAM channel switch
ROG RAMCache
Características UEFI BIOS:
– O.C. Profile
– GPU.DIMM Post
– Tweakers’ Paradise
– ROG SSD Secure Erase
– Visualización de Información de la tarjeta gráfica

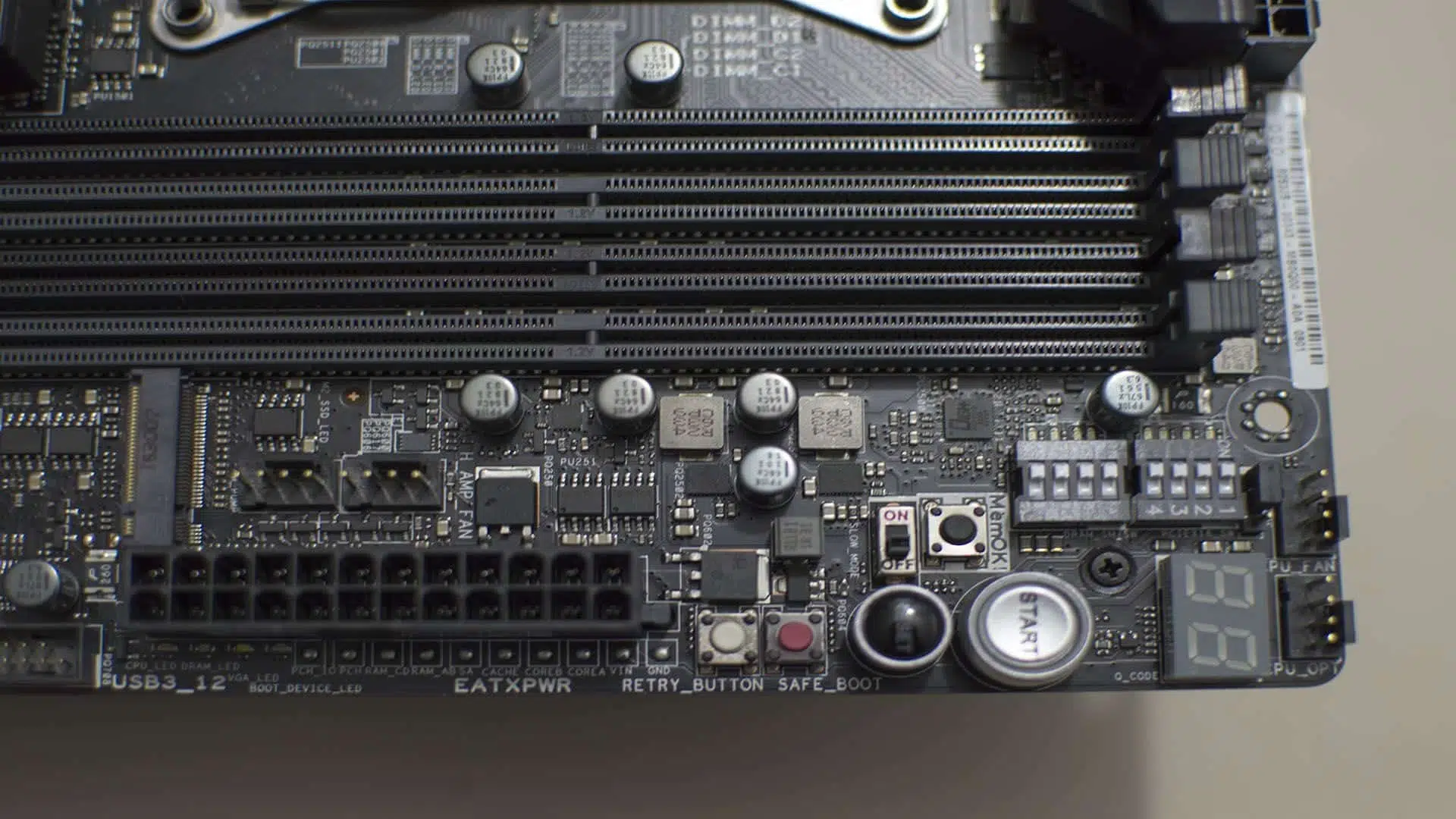

Kit ROG Extreme OC:
– Botón ReTry
– Botón Safe Boot
– Botón Start
– Botón Reset
– Modo Slow
– Modo LN2
– Interruptor PCIe x16 Lane
Extreme Engine Digi+ :
– IR3555 PoweIRstage®
– Condensadores 10K Black Metallic
– MicroFine Alloy Chokes
ProbeIt
KeyBot II
– One-click Overclocking
– X.M.P.
– DirectKey
– ClrCMOS
– Power On
ROG RAMDisk
Extreme Tweaker
Características especiales5-Way Optimization con Dual Intelligent Processors 5
– Con un clic, 5-Way Optimization configura las funciones TPU, EPU, DIGI+ VRM, Fan Xpert 4 y Turbo Core App
Características exclusivas ASUS :
– MemOK!
– AI Suite 3
– Ai Charger+
– Protección contra sobrevoltajes
– USB 3.1 Boost
Soluciones térmicas ASUS :
– ASUS Fan Xpert 4
AURA :
– Aura Lighting Control
– Aura RGB Strip Headers
– Aura Lighting Effects Synchronization with compatible ASUS ROG devices
ASUS Wi-Fi GO!
– Funciones Wi-Fi GO!: Cloud GO!, Remote Desktop, Remote Keyboard & Mouse y File Transfer
Remote Entertainment
– Media Streamer
– HyStream
ASUS EZ DIY :
– ASUS CrashFree BIOS
– ASUS EZ Flash 3
– BIOS multilingüe
– ASUS USB BIOS Flashback
– ASUS UEFI BIOS EZ Mode
– Push Notice
Protección Overclocking:
– ASUS C.P.R.(Recuperación de parámetros de la CPU)
ASUS Q-Design :
– ASUS Q-Code
– ASUS Q-LED (CPU, DRAM, VGA, LED indicador de arranque de dispositivo)
– ASUS Q-DIMM
– ASUS Q-Connector
Turbo App
Sistemas operativos compatiblesWindows 8.1 32 bits/64 bits
Windows 10 64 bits
Windows 7 32 bits/64 bits

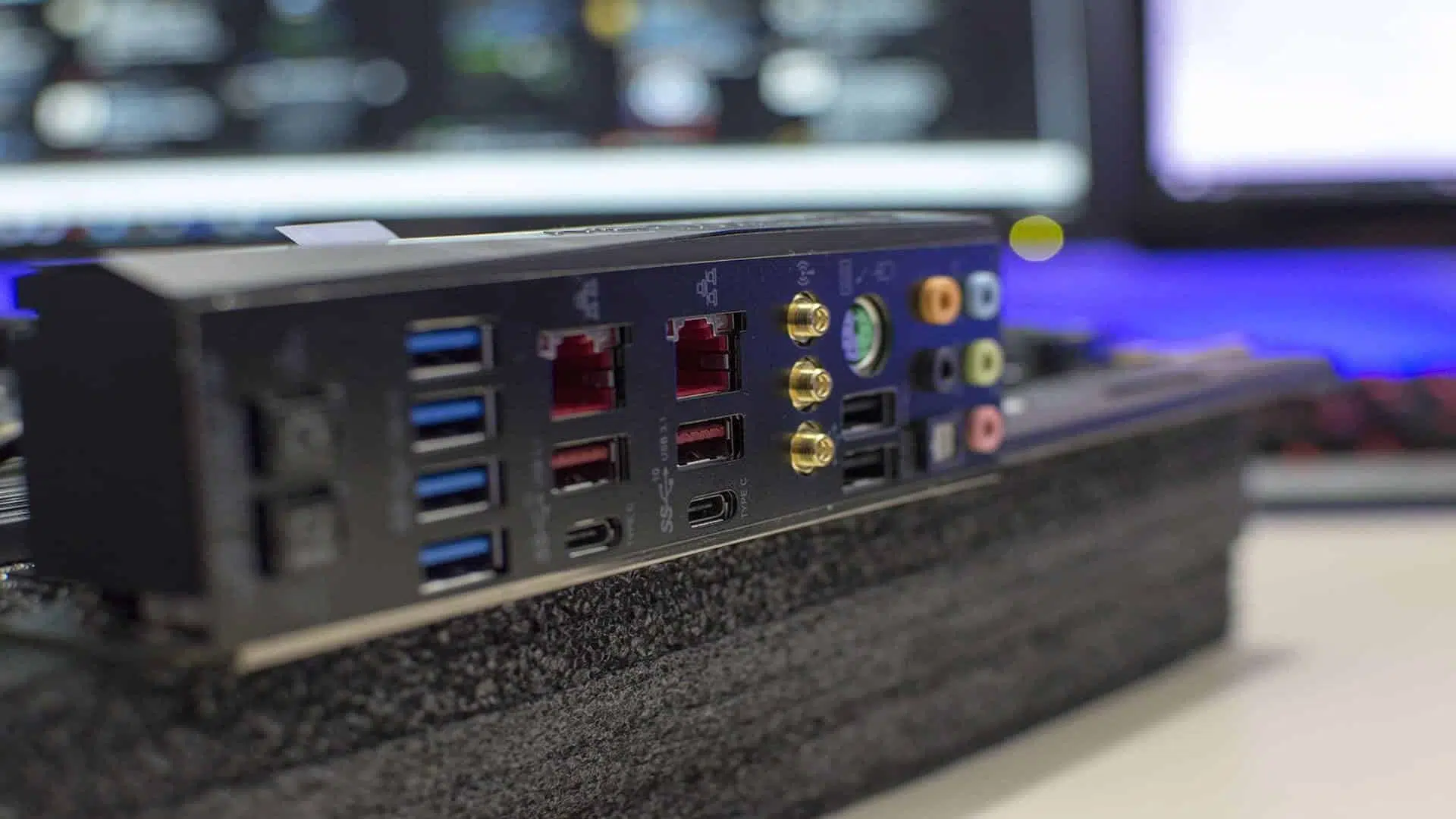

E/S panel trasero1 x Puerto combo teclado/ratón PS/2
2 x Red (RJ45)
1 x Salida S/PDIF óptica
5 x Jack(s) de audio
1 x Botón Clear CMOS
2 x USB 3.1 (negro)Tipo C
2 x USB 3.1 (rojo)Tipo A
4 x USB 3.0 (azul)
2 x USB 2.0 (Un puerto puede usarse para USB BIOS Flashback)
3 x Conector antena Wi-Fi
1 x Botón USB BIOS Flashback
E/S Internos2 x Conector(es) USB 3.0 soporta(n) 4 USB 3.0 extra(s)
2 x Conector(es) USB 2.0 soporta(n) 4 USB 2.0 extra
1 x Zócalo M.2 3 para M Key, compatible con dispositivos de almacenamiento tipo 2260/2280/22110 (compatible solo con PCIE SSD)

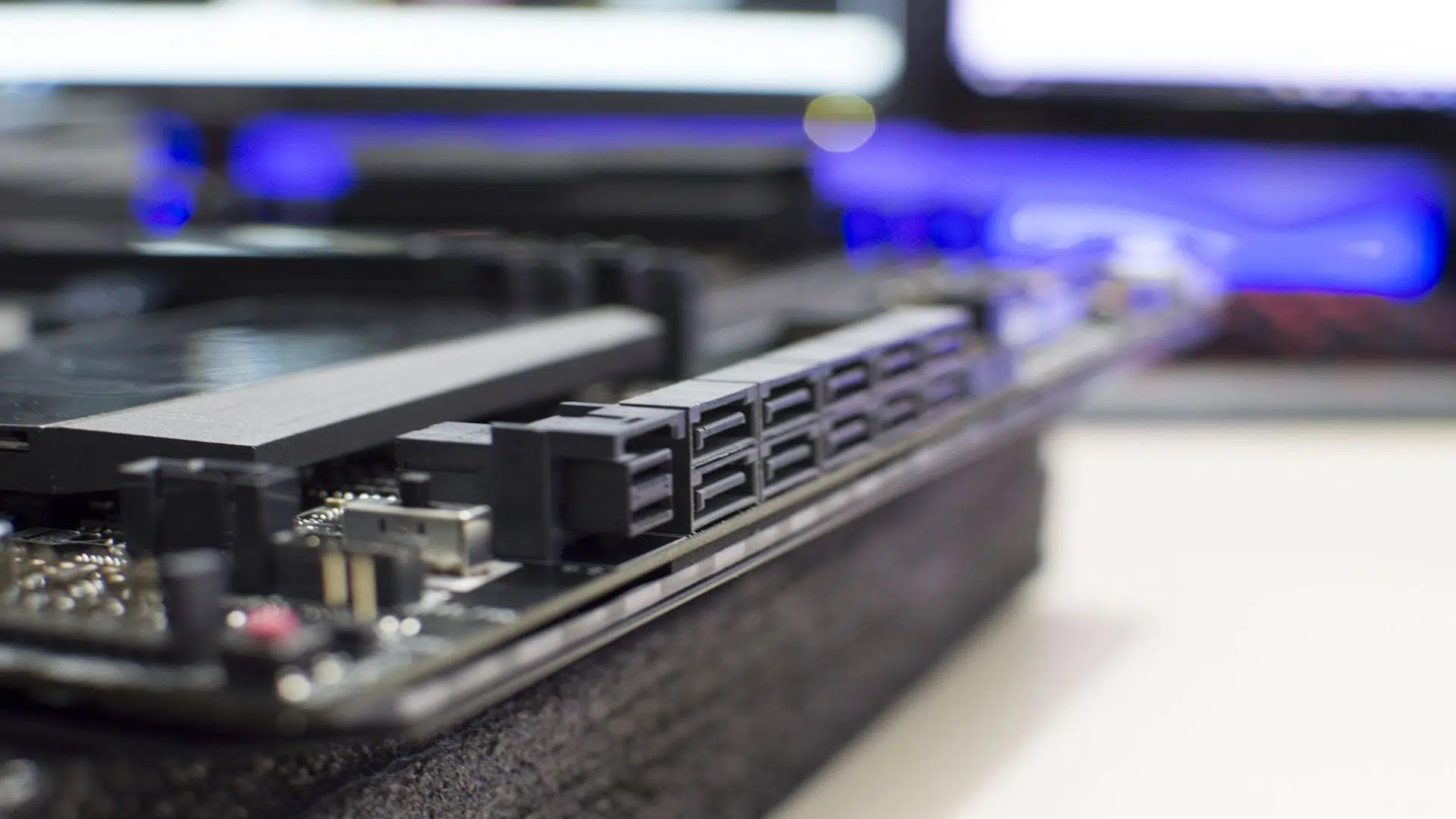

10 x Conector(es) SATA 6Gb/s
1 x Aura RGB Strip Header
1 x Cabezal TPM
1 x Conector(es) ventilador de CPU
3 x Conector(es) ventilador chasis
1 x Conector(es) para ventilador
1 x Conector Ventilador CPU OPT
1 x Conector de alimentación EATX de 24 contactos
1 x Conector de alimentación ATX 12V de 8 contactos
1 x Conector de alimentación ATX 12V de 4 contactos
1 x Cabezal Thunderbolt
1 x Conector de audio en panel frontal (AAFP)
1 x Botón MemOK!
9 x Puntos de medición ProbeIt
1 x Conector para sensor térmico
1 x Conector EZ Plug (Conector de alimentación Molex de 4 contactos)
1 x Botón de encendido
1 x Botón reset
1 x SLI/CFX switch (2/3-WAY adjustments)
1 x Interruptor BIOS
1 x interruptor(es) Slow Mode
1 x conector de 5 contactos EXT_FAN (extensión del ventilador)
1 x Cabezal(es) de extensión ROG (ROG_EXT)
1 x jumper(s) modo LN2
1 x Cabezal bombeo líquido
1 x Botón Safe Boot
1 x Botón ReTry
1 x Conector de panel de sistema
1 x U.2 connector
1 x DRAM channel switch
1 x PCIe x16 lane switch
BIOS128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI3.0, WfM2.0, SM BIOS 3.0, ACPI 5.0, BIOS multilingüe, ASUS EZ Flash 3,
CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 Mis favoritos, Notas rápidas, Últimos registros,
F12 PrintScreen e información de memoria ASUS DRAM SPD (Serial Presence Detect)
Formato y tamañoFormato de fábrica Extended ATX
12 pulgadas x 10.7 pulgadas ( 30.5 cm x 27.2 cm )
Anotaciones extras*1 Las CPU de 28 pistas son compatibles con hasta configuraciones 3-Way SLI™/ 3-Way CrossFireX™
*2 La ranura PCIEx8_4 comparte el ancho de banda con M.2 y U.2.
*3 La ranura PCIEx4_1 comparte el ancho de banda con los puertos USB3_34 frontales y los USB3.1_EC1_EA2 traseros. Los puertos USB3_34 frontales y los USB3.1_EC1_EA2 traseros se desactivarán al conectar un dispositivo X4 o superior en la ranura PCIEx4_1.
*4 Estos puertos comparten ancho de banda con la ranura PCIEx8_4.
*5 El funcionamiento de estas funciones se encuentra sujeto a la CPU instalada.
*6 Los 2 puertos USB 3.0 de la placa comparten ancho de banda con el puerto ROG_EXT

A la tabla que os hemos puesto aquí arriba habría que incluir los accesorios incluidos que ya os detallamos en la sección anterior del análisis.

LEER MÁS
ASUS y Shapeways se asocian para imprimir piezas en 3D

Conclusión

Esta placa base la pudimos probar con otro equipo que nos enviaron de COOLMOD. Dicho equipo cuenta con 32GB de memoria RAM (Corsair Vengeance), un procesador Intel i7 6920K Broadwell-E de socket LGA 2011v2,  una tarjeta gráfica GTX 1080, una unida principal de 512 GB Samsung EVO 950 M.2 y dos unidades Corsair Neutron de 500GB en RAID 0.

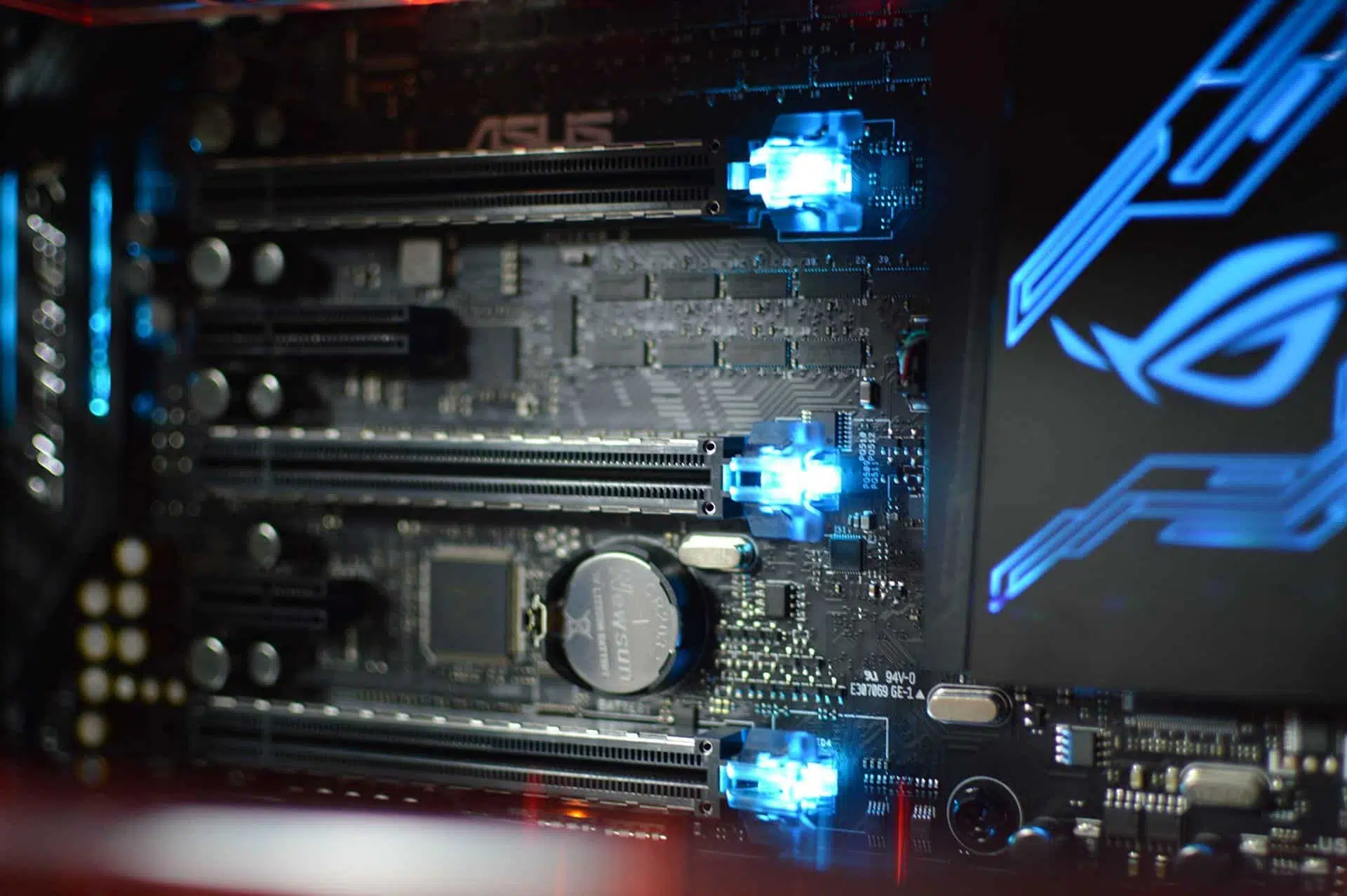

En una semana de pruebas, pudimos probar lo increíble de esta placa base, que junta las características tan extensas que tiene con el sistema de iluminación, que se integra en la parte trasera de la placa, el disipador del chipset y los puertos PCIe. Y que podemos dejar activado incluso con el PC apagado.

Vale pero solo os estoy hablando de iluminación y personalización, pero es que hablar de las características es complicado, porque tiene tantas que seguro que me dejaría algo por el camino. Así que solo os voy a contar la experiencia de las cosas que más me llamaron la atención.

Después de la iluminación, otra cosa que me encanto es la conectividad, tanto si hablo de Bluetooth como de la antena WiFi que me permitió conectar el equipo de una forma rápida con mi móvil y la conexión de internet.

El software de ASUS ROG también es una delicia que nos permite que la RAMPAGE V EDITION 10 sea capaz de hacer overclocking de manera muy controlada y al mismo tiempo monitorizar todo lo que le conectemos a la placa base, ya sean ventiladores, los ledes incluidos en la placa base o las tiras de ledes que le podemos conectar a la placa base mediante el conector exclusivo para tal efecto, que nos permite configurar también la iluminación de la caja desde el mismo software.

Todo esto hace que sea la placa base más completa que he visto hasta la fecha, y estoy hablando de placas base destinadas al sector domestico. Donde ASUS ha echo un grandioso trabajo, y realmente a conseguido lo que a nuestra forma de ver pretendía, que no es ni más ni menos que crear una placa base exclusiva y conmemorativa del 10 aniversario.

Vídeo

Galería

ASUS RAMPAGE V EDITION 10

Calidad de materiales - 10
Accesorios incluidos - 9.9
Conectividad - 9.4
Relación calidad precio - 8.5

9.5

Genial

Asus ha celebrado su 10 aniversario de la serie de placas base Rampage con la RAMPAGE V EDITION 10, una placa fabricada especialmente para conmemorar dicha fecha.
