Review: Placa base AMD Ryzen ASUS RoG CROSSHAIR VI HERO

Completo análisis de la placa base ASUS RoG CROSSHAIR VI HERO con chipset X370, la cual esta preparada para los procesadores AMD Ryzen y que ofrece una gran conectividad.


[nextpage title=”Introducción” ]

INTRODUCCIÓN


Los nuevos procesadores AMD Ryzen traen consigo nuevos chipset y por tanto, es necesario la introducción en el mercado de placas base. ASUS tiene larga experiencia en el campo de las placas base y ahora ofrece una solución de gama alta, con todo lo que podemos necesitar para montar un equipo extremadamente potente para la edición de fotografía y video, el streaming y el gaming, cuando montemos uno de los nuevos procesadores AMD Ryzen 7.

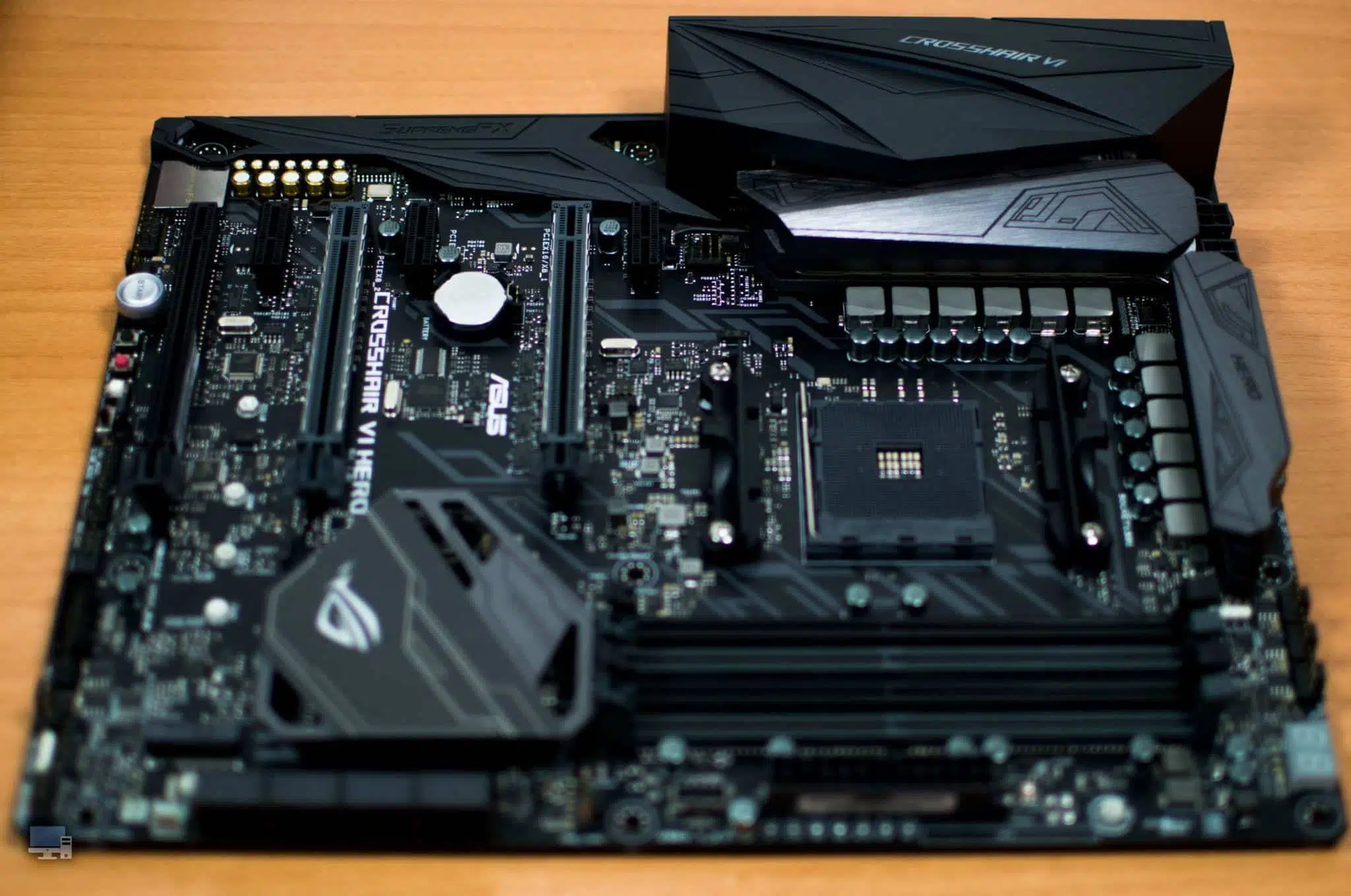

Esta nueva placa base basada en el socket AMD4 tiene todo lo que se puede pedir en una placa base de altas prestaciones, sobre todo, ASUS, en este placa base ha puesto especial hincapié en la conectividad, ya que como vemos, entre otras cosas, esta placa base tiene gran cantidad de puertos USB. Otra de las características es el sistema de refrigeración de los puntos críticos, como son las VRM y el chipset, los cuales cuentan con disipadores de grandes prestaciones para ofrecer una excelente refrigeración.

ASUS ha apostado por blindar únicamente los dos puertos PCIe 3.0 x16, los cuales están pensados, gracias al chipset, para configuraciones NVIDIA SLI y AMD CrossFireX. A diferencia de otros fabricantes ASUS ha obviado el blindaje de los puertos de la memoria RAM, pensando sobre todo en que estos puertos no suelen sufrir tanto como los puertos PCIe, que deben soportar en muchos casos el peso de grandes tarjetas gráficas que ejercen fuerza sobre el conector.

Como características más especiales, esta placa base integra un USB 3.1 Gen2 internamente, para que podamos sacar este puerto a un panel frontal que lo soporte, dispone de un sistema de carga rápida de actualizaciones de BIOS mediante USB y un puerto PCIe x1 para la instalación de una tarjeta red WiFi, en caso de que lo necesitemos. Lo más destacado, es que esta placa base ofrece soporte para cooler para socket AM3 y AM4, una compatibilidad que hace más simple la instalación de un cooler, sin necesidad de acoples extra.


[/nextpage]

[nextpage title=”Chipset” ]

CHIPSET


Las principales características de los procesadores AMD Ryzen darán soporte, de manera directa a conectividad PCIe 3.0 x16 o bien dos líneas PCIe 3.0 x8. Respecto a la conectividad de líneas PCIe 2.0, los procesadores AMD Ryzen cuentan con dos soporte para SATA 3 y un x2 NVMe, dos puertos SATA 3 y un puerto PCIe x2 o bien un puerto x4 NVMe. Para la conectividad USB, esta placa base soporta hasta cuatro puertos USB 3.1 Gen1. Los procesadores AMD Ryzen, sabemos que soportaran memoria RAM DDR4, con un sistema de memorias Dual Channel.

AMD Ryzen además requiere de nuevos chipset y el más potente será el chipset X370, que se ha considerado por AMD como un chipset para el segmento entusiasta. La principal característica de este chipset es ofrecer soporte para overclocking, ya que todos los procesadores AMD Ryzen permite la modificación del multiplicador, como bien sabemos. El X370, actualmente, es el único de los chipset para AMD Ryzen que soporta configuraciones NVIDIA SLI y AMD CrossFireX.

El X370 ofrece soporte para expansión de una línea PCIe Gen3 x16 o bien dos líneas PCIe Gen3 x8 y además dispone de un puerto PCIe Gen2 x8. Respecto a los puertos de conectividad, tenemos que este chipset soporta dos puertos USB 3.1 Gen2, diez puertos USB 3.1 Gen1 y seis puertos USB 2.0. Ofrece soporte para seis puertos SATA y un puerto NVMe x2, aunque este puede ser modificado por cuatro puertos SATA y un NVMe x4. Dispone de soporte para dos puertos SATA Express.


[/nextpage]

[nextpage title=”SenseMI” ]

SENSEMI


AMD para los procesadores AMD Ryzen ha desarrollado una arquitectura completada, denominada Zen. Dentro de esta nueva arquitectura ha introducido una serie de mejoras o tecnologías con la finalidad de desarrollar una plataforma que se extienda en el tiempo y permite a los usuarios disfrutar de una gran potencia. La idea de AMD era romper moldes y desarrollar un procesador que pudiera competir con la gama alta de Intel y que se pudiera ir perfeccionando con el tiempo, ya fuera con el desarrollo de nuevos procesadores basados en esta arquitectura o mediante drivers.

SenseMI es un conjunto de cinco tecnologías con la finalidad de mejorar el rendimiento de los procesadores AMD. Cada una de estas tecnologías tienen una funcionalidad muy clara, aportar potencia sin precedentes. Para este desarrollo se han contado con trescientos ingenieros expertos en diferentes ámbitos que han trabajado en conjunto para dar vida a esta arquitectura en exclusiva e implementar las cinco tecnologías que serán los pilares sobre los que se erigirán los procesadores AMD Ryzen.

SenseMI Pure Power

Ante los problemas de anteriores familias de procesadores con consumos y temperaturas elevados, AMD ha tomado cartas en el asunto y ha desarrollado un sistema que evite estos problemas de manera eficiente y sin que repercuta en una caída en la potencia. Dentro de los procesadores se han incluido una serie de sensores, que tienen como finalidad el control y monitorización de la temperatura, la frecuencia de trabajo del procesador y la tensión. Estos serán controlados y gestionados por una unidad de control central que se encargara de gestionar el consumo en tiempo real.

Esto es posible gracias a la tecnología Infinity Fabric. Este sistema permite un control generalizado de los parámetros mencionados mediante el Infinity System Management Unit, que permite al procesador ajustar el consumo sin que se pierda potencia. Se ha descrito por parte de AMD como un tejido, por lo tanto, es posible que este repartido por todo el procesador, creando una red de varios elementos trabajando de manera conjunta mediante un sistema de control general.

Todo esto se puede resumir en que la estructura Pure Power, genera una curva DVFS más baja y optimizada, para un chip de silicio con respecto a la curva genérica DVFS, con lo cual se consumirá menos energía en varios procesos o en todos, dependiendo de la potencia que necesitemos.

SenseMI Precision Boost

Hace muchos años que los procesadores implementan una función denominada Boost, que es una especia de overclocking, que permite al procesador aumentar la frecuencia un poco para obtener un mejor rendimiento. Esta función es completamente automática. La otra parte de esta tecnología es la reducción del consumo cuando el procesador no está en carga, reduciendo su frecuencia y así reduciendo el consumo global. La novedad de AMD se basa en el control optimizado de este sistema basado en Pure Power, lo cual hace que la curva DVFS siga estable aun con la subida de frecuencia, ya que lo hace a escalones de 25MHz.

Precision Boost se basa en Pure Power y concretamente en Infinity Fabric, permitiendo que la frecuencia se escale según el consumo, así que ambos van a la par, optimizando ambos parámetros. Esto se consigue trabajando en escalones de 25MHz y no pasando de la frecuencia base al máximo del modo Boost, sin ser esto realmente necesario.

El sistema actual, utilizado por AMD e Intel se basa en el ajuste mediante el multiplicador. La frecuencia del Bus Speed normalmente es de 100MHz y lo que se suele modificar es el multiplicador en estos casos, la solución de AMD es escalar esta frecuencia y ajustarla también con el multiplicador, para que sea un aumento más regular. AMD ha bajado el mínimo de frecuencia del Bus Speed hasta los 25MHz y ha aumentado el multiplicador hasta un x136, lo que daría 3.4GHz.

Lo que hacían los procesadores actuales era mantener estable el Bus Speed y depender del multiplicador, aumentándolo en escalones de x0.5 de manera automática. Esto provoca un consumo desmedido y un golpe en la frecuencia, que genera un pico de consumo. La propuesta de AMD es ajustarlo y aumentar de manera escalar ambos parámetros, para evitar picos absurdos de consumo y que el ajuste sea mucho más limpio. El usuario no debe de tocar nada, es más, ni se dará cuenta de nada, porque es algo que el procesador hace solo y de manera automática.

SenseMI Extended Frequency Range

Uno de los parámetros más interesantes de estos procesadores es Extended Frequency Range, más conocido como XFR. Esta tecnología no estará disponible en todos los procesadores, pero es una solución muy interesante que nos aporta un extra de potencia que depende de manera del sistema de refrigeración que estemos utilizando. Los procesadores ahora mismo tienen dos frecuencias, la base y la Boost y si quieres más potencia, debes hacer overclocking tú mismo. La mayoría de procesadores tienen aún una ventana importante para mejorar el rendimiento cuando se les instala un buen disipador, por lo tanto, estamos desperdiciando potencia y capacidad de refrigeración.

XFR quiere terminar con esto. La idea es ofrecer un modo estable de escalar la potencia, con un modo Boost y si el sistema de refrigeración lo permite, aumentar la frecuencia sin poner en riesgo en ningún momento al procesador, por lo tanto no hacemos un infra uso del potencial del procesador con el cooler utilizado. AMD ha dejado claro que el límite ronda los 60ºC aproximadamente y es misión del cooler disipar el calor de manera eficiente y rápida, para que el procesador pueda ofrecer potencia casi sin límites.

AMD ha dejado claro que esta tecnología es automática y que el usuario no tiene que hacer absolutamente nada, pero es posible que implementen algún tiempo de sistema de control de activación del mismo mediante BIOS o quizá se pueda controlar desde el software AMD Ryzen Master Overclocking, del cual hablaremos más adelante. XFR permite a los usuarios no tener que adquirir conocimientos de overclocking si no quieren o tener miedo de tocar algo y que se les rompa el procesador, aunque claro, nosotros recomendamos aprender un poco, que nunca está de más, además, el software desarrollado por AMD es bastante intuitivo y sencillo de utilizar.

SenseMI Neural Net Prediction & Smart Prefetch

Las nuevas generaciones de procesadores se desarrollan con la finalidad de implementar mejoras y se mejore la predicción para evitar la pérdida de rendimiento y mejorar la eficiencia. Uno de los problemas de los procesadores es la latencia dentro de cada núcleo, que se genera por la decodificación de las instrucciones, generándose una cola, en el movimiento entre las diferentes memorias caché y la memoria principal en el movimiento y gestión de las cadenas de datos. AMD introduce en AMD Ryzen un sistema de predicción denominado Neural Net Prediction para priorizar instrucciones.

AMD describe esta tecnología como ‘una verdadera red artificial dentro de cada procesador Zen que construye un modelo de decisiones basadas en la ejecución de software’. Esto se explica de dos maneras, la primera que se genere un modelado físico real del flujo de trabajo en las instrucciones identificando las rutas críticas y acelerándolas o bien el análisis estadístico de lo que viene mediante el motor y tratar de trabajar durante el tiempo de inactividad que podría acelerar las instrucciones futuras.

Los procesadores actuales ya tienen instrucciones especiales para trabajos repetitivos, identificando el acceso a los elementos de una matriz de memoria y puede tirar de los datos antes de que estar listo, cuando se necesite. Este sistema corre el riesgo de realizar tareas innecesarias  y en algunos casos la pérdida de tiempo y trabajo en procesos innecesarios y generando trabajos que se quedan obsoletos o inútiles.

Según AMD, lo que han implementado en Zen es un sistema que permite el aprendizaje de modelos de algoritmos para la predicción de instrucciones y la captación previa, lo cual puede ser muy interesante, siempre que exista un buen equilibrio en la captación previa y el trabajo de predicción según las necesidades. Esto además permite aprovechar el aumento del ancho de banda de la cache L3 en los núcleos, lo cual permite ayudar a la captación previa de los elementos clave. La caché L3 compartirá genera un buen sistema para contener los datos que ya su utilizan y desalojar espacio para ser usado en posteriores trabajos.


[/nextpage]

[nextpage title=”Conectividad On Board” ]

CONECTIVIDAD ON BOARD


Internamente, esta placa base ofrece unas prestaciones de conectividad muy avanzadas, que nos permiten un sinfín de posibilidades. Empezaremos destacando los puertos USB. Esta placa base dispone de un conector para puertos USB 3.0 y otro para puertos USB 2.0, los cuales conectaremos al frontal de nuestro chasis o a cualquier panel frontal que los admita. Algo que destaca entre otros es que dispone de un conector USB 3.1 para paneles frontales, algo que es muy necesario en placas base de gama alta.

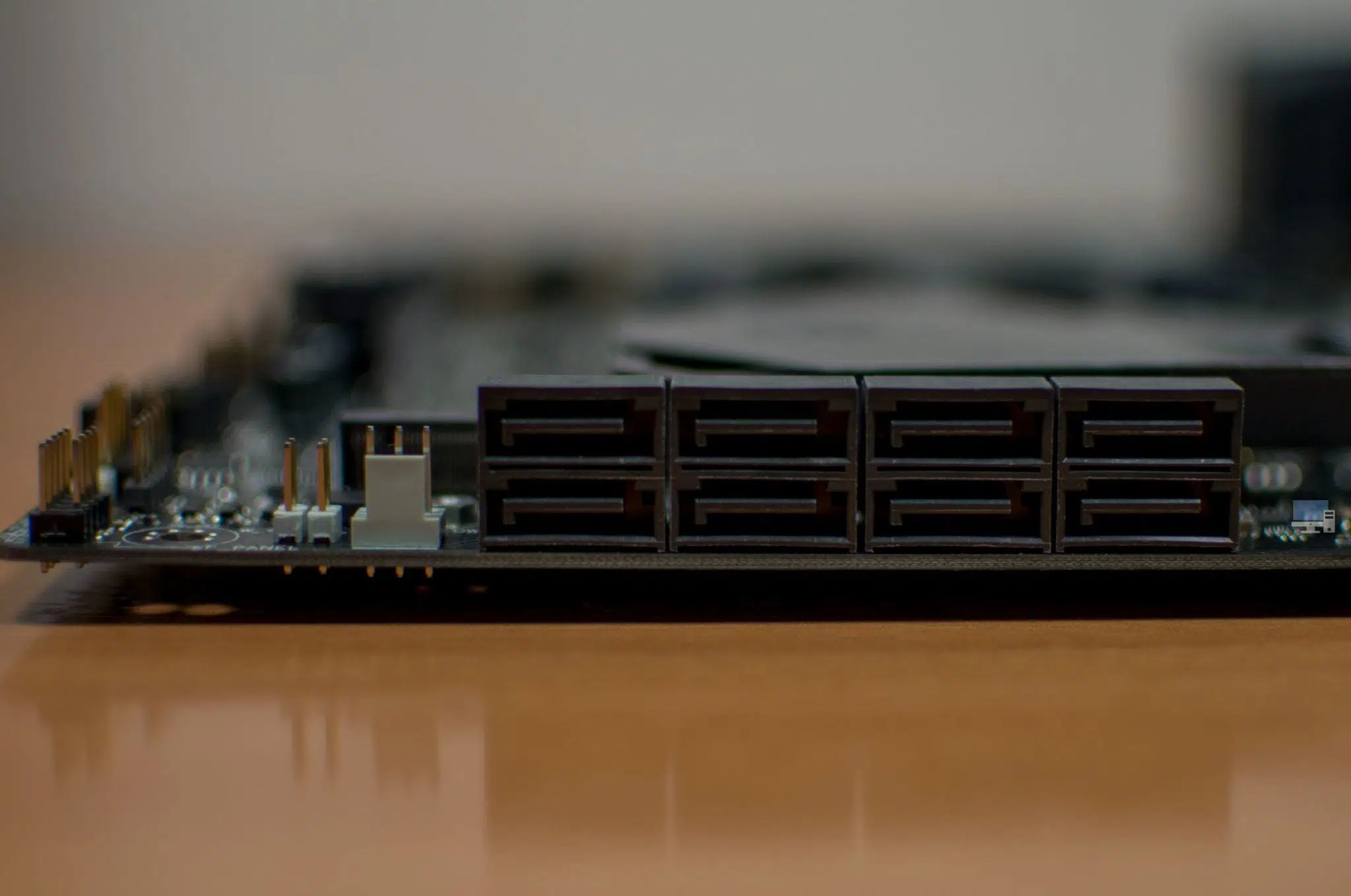

El almacenamiento es un elemento muy importante, por lo tanto esta placa base debe de estar bien surtida de este tipo de conectores. Actualmente las placas suelen incorporar puertos SATA Express o puertos U.2 SSD, esta placa base no dispone de ninguno de estos dos puertos y opta por integrar sencillamente ocho puertos SATA 6Gbps. Los puertos SATA Express y U.2 SSD no se usan apenas y menos, teniendo en cuenta que esta placa base cuenta con un puerto M.2 SSD socket 3, el cual admite unidades de 2242/2260/2280/22110, haciendo que los conectores SATA Express y U.2 no sean conectores atractivos.

La placa base ASUS además dispone de la tecnología Aura Lightning Control, que es la iluminación de varios puntos de la placa base mediante LED RGB. Este se puede controlar mediante software y admite varios modos, entre los que destaca el modo estático, el modo respiración, modo carrera, que la iluminación varié según la música o el modo de iluminación según la temperatura del procesador, entre otros. Pensando en este apartado, ASUS ha integrado un conector para tiras LED RGB externas, que admite hasta dos tiras de LED RGB, que oscilaran según la configuración de la placa base, así no tendremos que sincronizarlo manualmente.

Repartidos por la placa base, encontramos hasta cinco conectores de cuatro pines para ventiladores, totalmente independientes y que variaran la velocidad de los ventiladores de manera automática según las necesidades. Cuenta con un conector específico para bloques de agua o sistemas de refrigeración liquida all-in-one. Dispone de cuatro sensores de temperatura, uno en la zona central del socket y el otro en las VRM, para tener un control total de la temperatura. Dispone también de un conector de tres pines para ventiladores y un sistema para la conexión de sontas de temperatura de la refrigeración líquida o bien para un sensor de flujo de agua.


[/nextpage]

[nextpage title=”Puertos de Expansión” ]

PUERTOS DE EXPANSIÓN


Los puertos de expansión son fundamentales en nuestros equipos, ya que estos hacen referencia a los puertos para las tarjetas gráficas y otras tarjetas PCIe y los slots para la memoria RAM. Respecto a los slots de memoria RAM, debemos comentar que estos son DDR4, soportados por primera vez por parte de AMD en los nuevos procesadores AMD Ryzen. Según las especificaciones de ASUS, la RoG CROSSHAIR VI HERO admite un máximo de 64GB y soporta frecuencias base de 2133/2400/2666MHz y puede llegar hasta los 3200(OC), mediante los perfiles AMP (tecnología prácticamente igual que el XMP de Intel).

Debemos destacar, sobre la memoria RAM DDR4, que ASUS especifica que su placa base está pensada para la instalación exclusivamente de memorias RAM DDR4 non-ECC, por lo tanto esta placa base no soportara memoria RAM ECC (esto lo explicamos en este artículo).

Pasamos a los puertos de expansión y aquí encontramos dos puertos PCIe 3.0 x16 blindados, los cuales admiten, gracias al chipset X370, configuraciones NVIDIA SLI y AMD CrossFireX. Cuando conectemos solo una tarjeta gráfica, esta se tendrá una configuración PCIe x16, pero cuando conectemos una configuración de dos tarjetas gráficas, estas pasaran a trabajar en modo PCIe 3.0 x8/x8, algo que se limita por la cantidad de líneas PCIe del procesador y el chipset. El tercer puerto  será PCIe 2.0 x16 en una configuración interna x4. Encontramos también en esta placa base tres puertos PCIe 2.0 x1 para conectar tarjetas de red adicionales, puertos USB extra o discos duros que usen este puerto.


[/nextpage]

[nextpage title=”Overclocking” ]

OVERCLOCKING


Uno de los aspectos más destacados de los procesadores AMD Ryzen es que todos los procesadores admite overclocking, característica que se limitara por el chipset. Esta placa base dispone de un chipset X370, por lo tanto podremos hacer overclocking sin ningún tipo de problema. Para que este overclocking sea estable, ASUS ha dispuesto nada menos que una configuración VRM de 8+4+2 fases de alimentación. Estas hacen uso de la tecnología Extreme Engine Digi+, condensadores de protección 10K  Japanes Black Metallic de gran calidad, MicroFine Alloy Chokes y Power Block Mosfet. Esto permite una tensión estable que nos dejara hacer un buen overclocking al procesador.

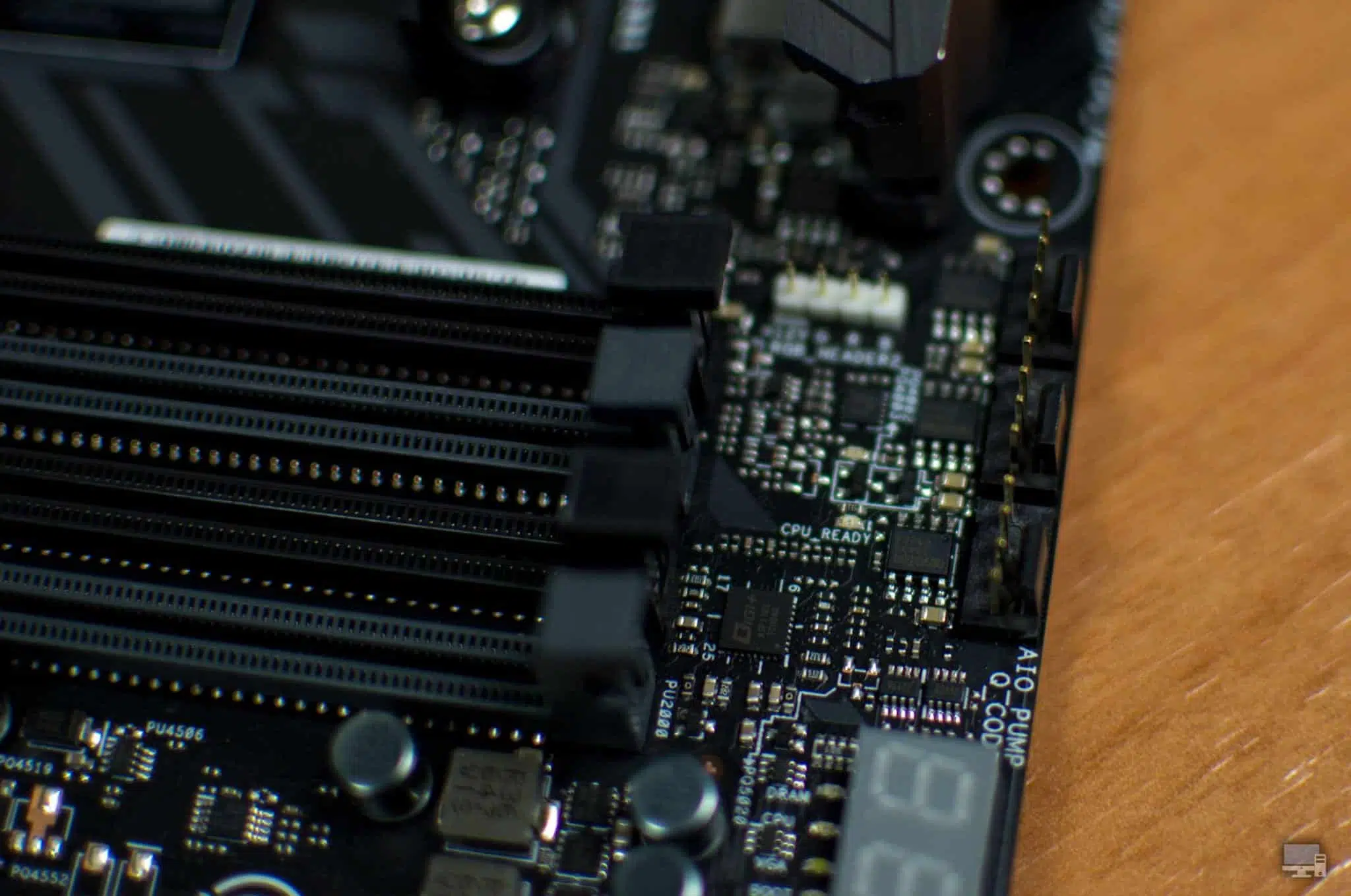

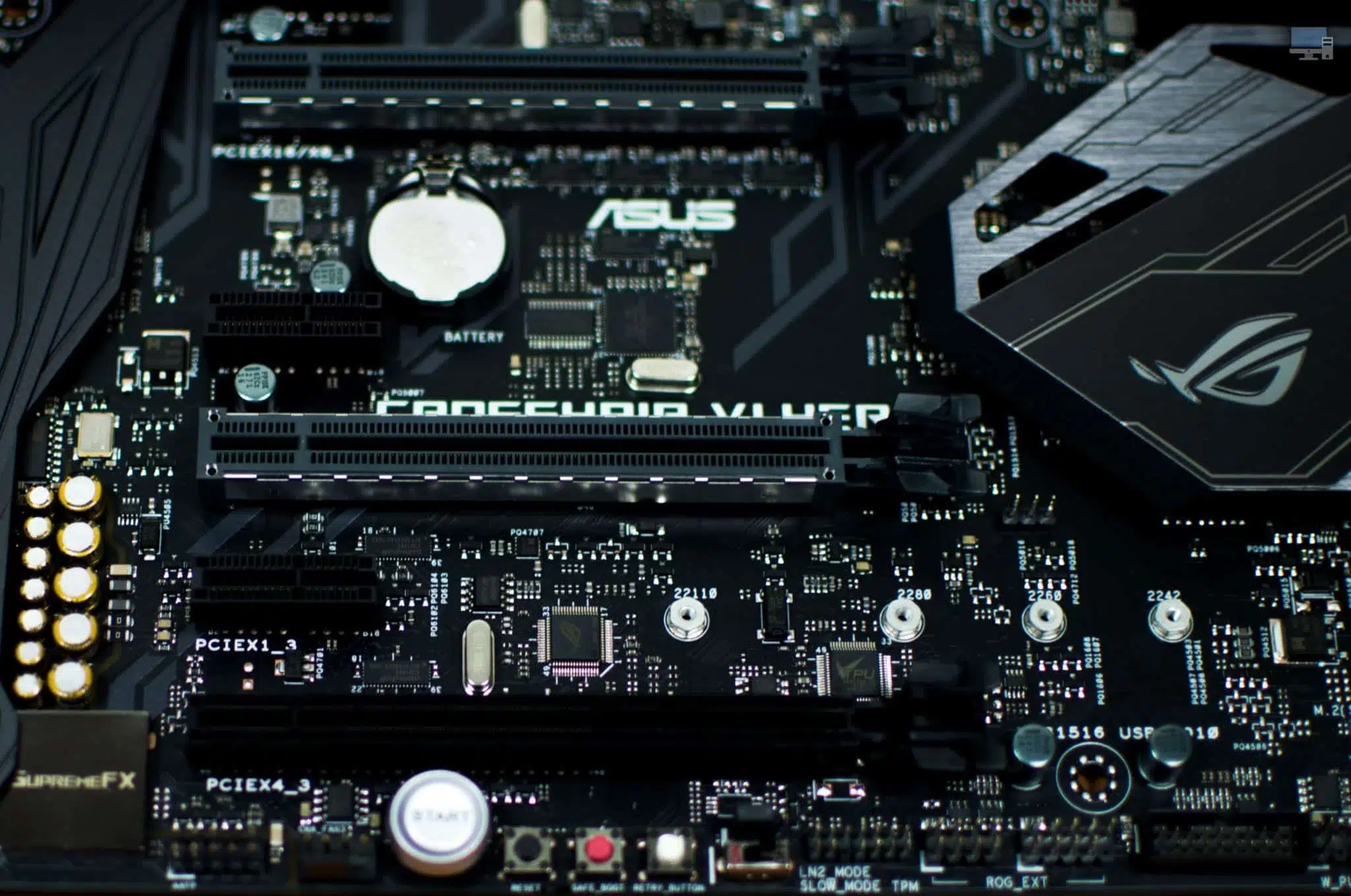

La placa base se ha diseñado también para los aficionados al overclocking y por lo tanto, debe tener algo muy importante, que es un botón de encendido y un botón de reset integrados en la propia placa base. Hace algunos años, para encender la placa base fuera de un chasis para hacer overclocking se hacían puentes en las patillas donde iba el pulsador de ‘on’ del chasis con un destornillador, algo peligroso y que podría dañar la placa base. Las placas base de más alta gama ya incorporan botonería, para evitar dañar la placa base. Esta placa dispone además de un botón denominado Safe Boot, una especie de arranque en modo seguro de la BIOS.

Cualquier placa base moderna que se precie lleva la DualBIOS, para cuando cargamos una BIOS y esta carga sea fallida, podamos restaurar la versión de fábrica y poder seguir usando la placa base sin mayores problemas. Además, esta placa base en el panel I/O integra un botón para instalar una BIOS mediante un puerto USB especialmente destinado para tal tarea y un botón para cargar la BIOS guardada por el fabricante, en caso de que algo no funcione correctamente.


[/nextpage]

[nextpage title=”Panel I/O” ]

PANEL I/O

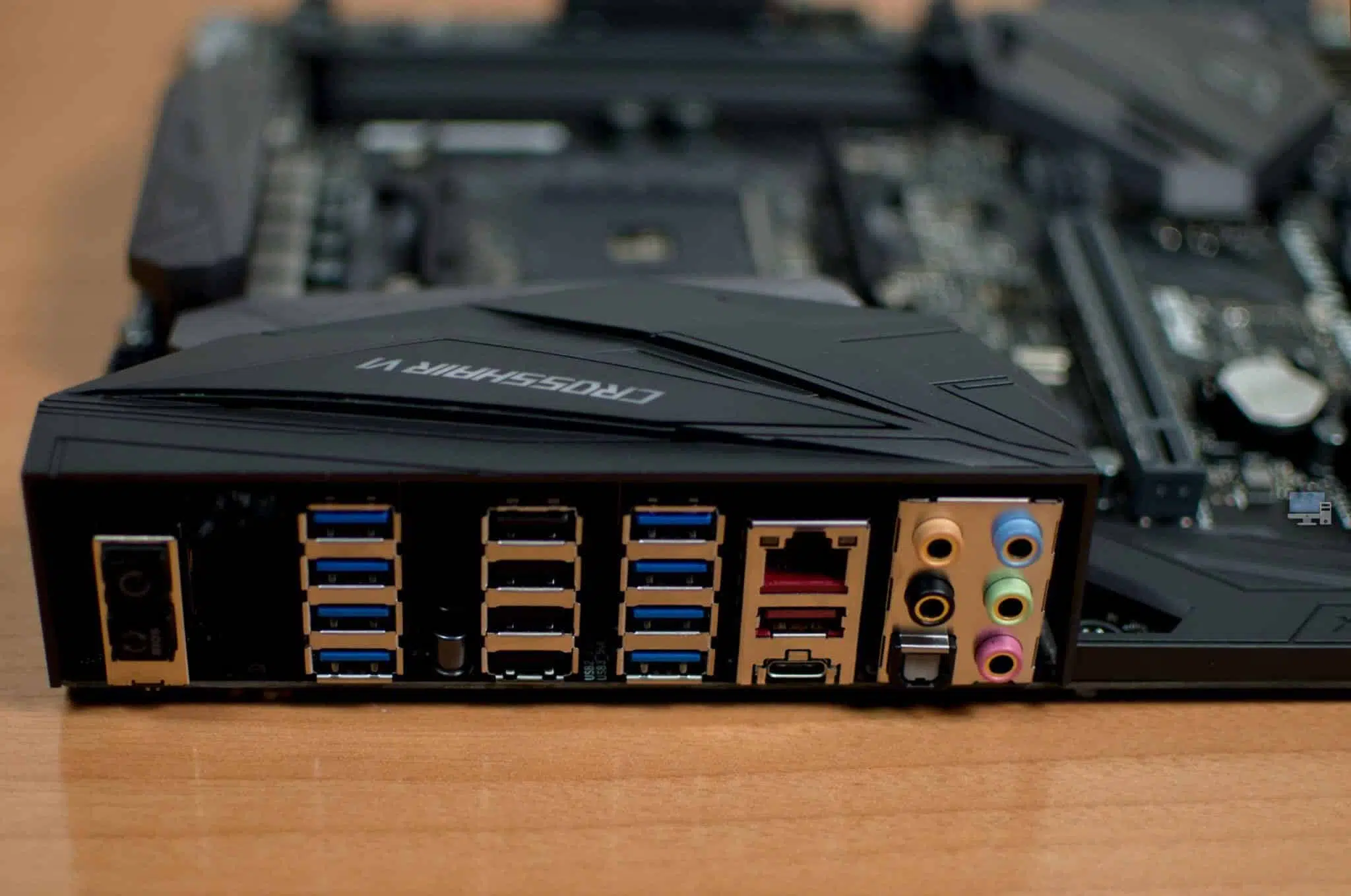

Si nos falta conectividad trasera, con la gran cantidad de puertos USB  que incorpora esta placa base, podemos decir sin lugar a dudas que tenemos un problema. ASUS ha querido dotar a esta placa de una cantidad, casi indecente, de puertos USB. Vemos en primer lugar que cuenta con los puertos USB 3.1 Gen2 Type-A y USB 3.1 Gen2 Type-C, los cuales ofrecen el doble de velocidad de transferencia que los puertos USB 3.0.

La placa base además dispone de nada menos que cuatro puertos USB 3.0 controladores directamente por el procesador y otros cuatro puertos USB 3.0 controlados por el chipset X370. Adicionalmente también se han incluido cuatro puertos USB 2.0, controlados también por el chipset X370. Lo que más nos llama la atención es que se ha obviado el puerto PS/2, el cual está presente en gran cantidad de placas base, pese a que cada vez es más difícil encontrar teclados y ratones que conectar a este puerto.

Para dotar a esta placa base, se ha utilizado el controlador Intel I211-AT, un chip de gran calidad, aunque nos llama la atención que no se utilice el Killer E2100, muy popular en las placas base de gama alta. Respecto al sonido, esta placa base tiene un sistema de sonido de alta calidad denominado SupremeFX 8-Channel High Definition Audio CODEC S1220, el cual, entre otros, lleva una etapa de potencia de gran calidad y condensadores especiales para ofrecer una excelente calidad de audio. Soporta salida digital y salidas para configuración 2.0/2.1/5.1/7.1. Dispone también de un conector de audio onboard para paneles frontales o el frontal de nuestro chasis.


[/nextpage]

[nextpage title=”Conclusión” ]

CONCLUSIÓN


ASUS ha desarrollado la RoG CROSSHAIR VI HERO claramente con dos premisas, la calidad en el diseño y en la construcción y en la conectividad. Es imposible o casi, encontrar defectos a esta placa base para los nuevos procesadores AMD Ryzen, que cuenta con todo lo que podamos imaginar o desear. Sin duda lo más llamativa es la enorme cantidad de puertos USB que integra esta placa base, lo cual, es ideal para aquellos que tengan gran cantidad de periféricos o unidades de almacenamiento externas.

La iluminación AURA SYNC RGB es muy interesante y el conector, para conectar hasta dos tiras de LED RGB es, prácticamente fundamental. Destacamos en este punto que cualquier tarjeta gráfica y periférico que tenga iluminación LED RGB se puede sincronizar con este sistema y funcionar de manera sincronizada, por lo que podamos tener un efecto lumínico increíble. Que se pueda monitorizar la temperatura del procesador, mediante la iluminación es algo que nos parece también muy interesante, ya que podemos saberla sin utilizar ningún software, solo con un rápido vistazo (aproximadamente, claro).

Todo lo dicho está muy bien, pero esta placa base tiene un pequeño extra bastante curioso. ASUS sabe que el mundo maker está en expansión, bien lo demuestra la ASUS ThinkerBoard, una placa similar a la Raspberry Pi. El interés de ASUS en el mundo maker se expresa en la placa base, ya que dispone de capacidad de personalización mediante piezas 3D. Si tenemos impresora 3D, podemos descargarnos algunas plantillas para esta placa base, que podemos personalizar a nuestro gusto, con un logo o nuestro nombre e instalar en la placa base de manera sencilla, siempre que tengamos una impresora 3D para imprimirlo.




[/nextpage]
