Imagenes de la PCB de la NVIDIA GeForce RTX 2080 con todos los componentes integrados
Nuevas imágenes de la PCB de la NVIDIA GeForce RTX 2080 que nos permite en este caso ver cómo van distribuidos los componentes y algunos aspectos interesantes.

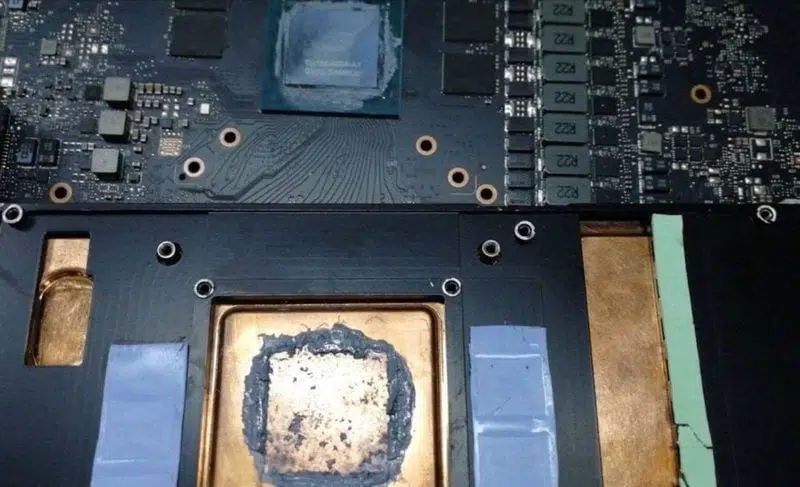

Hace algunas semanas se filtraron supuestas imágenes de la PCB limpia de las nuevas NVIDIA GeForce RTX 2080 que generaron bastantes dudas. Ahora se ha filtrado una imagen que realmente corresponde a la PCB de la RTX 2080 ya que en este caso se puede ver que usa el silicio TU104-400-A1. El encapsulado total es notoriamente más grande que el usado en la GTX 1080 (GP104) por el hecho de que esta incorpora los núcleos Tensor Core para la renderización de RayTracing en tiempo real

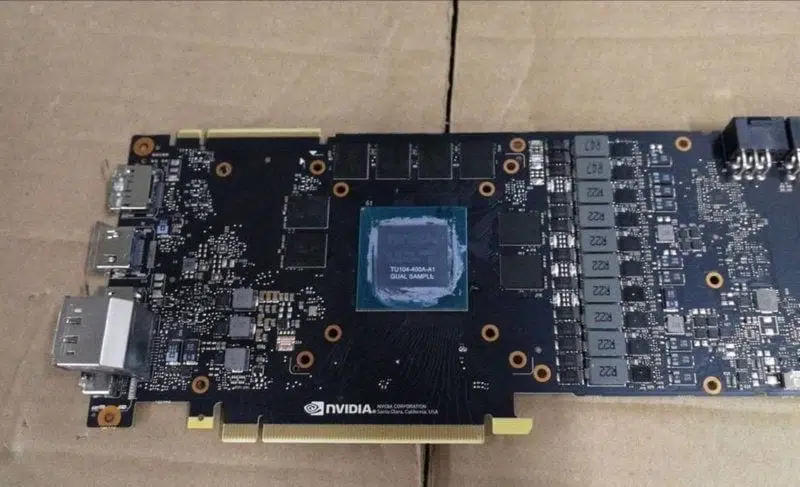

Imagen de la PCB de la NVIDIA GeForce RTX 2080.
Podemos ver que la PCB dispone de ocho chips de memoria que rodean a la GPU, pero es que esta gráfica puede llegar a albergar hasta 16GB de memoria (en ocho chips) Debemos destacar que esta tarjeta gráfica tiene un bus de memoria de 256 bits, como ya sabíamos y es lo que la diferencia (entre otros) de la RTX 2080 Ti, que haría uso de un bus de memoria de 384 bits.
La tarjeta gráfica hace uso de un conector de 8 pines y un conector de 6 pines para la alimentación, así que en este aspecto se ha cuidado bastante el consumo con respecto a la GTX 1080 que en el modelo de referencia usaba dos conectores de 8 pines. Vemos que esta tarjeta gráfica utiliza un sistema de 8+2 fases de alimentación dejando espacio para futuras actualizaciones.
Sobre los puertos de vídeo no hay novedad, ya que teníamos muy claro que el DVI desaparecía por ser obsoleto y se reemplazaba por un USB Type-C VirtualLink. El otro aspecto importante es el NVLink que reemplaza al SLI, otro sistema de interconexión obsoleto y que en Pascal estaba presente pero casi sin soporte por parte de NVIDIA.
Fuente: wccftech
