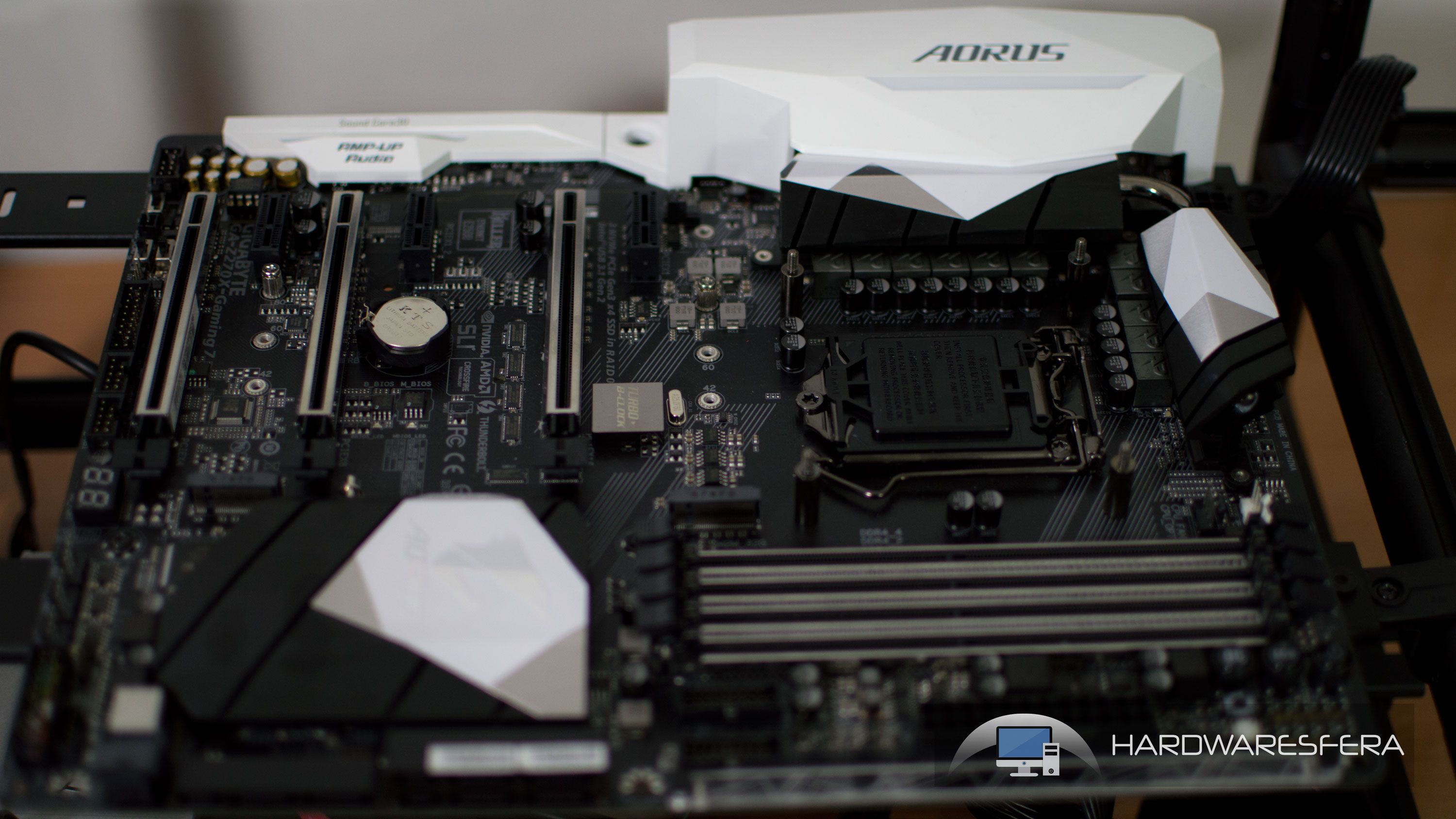

La llegada de los nuevos procesadores Intel Kaby Lake hace necesaria la llegada de nuevas placas base pensadas para estos procesadores. Pese a que estos procesadores no estrenan nuevo socket, lo ideal es que dispongan de una placa base desarrollada precisamente para ellos. Gigabyte es consciente de este aspecto y ha desarrollado una nueva gama de placas base destinadas a estos procesadores y una de las tope de gama es esta Gigabyte Aorus Z270X Gaming 7, la cual cuenta como siempre con unas prestaciones y una calidad sin comparación. Respecto al formato, esta tiene un formato tipo ATX con unas dimensiones 30.5*24.4cm.

Durante esta review destacaremos todos los aspectos importantes de esta placa base, pero a golpe de vista, los aspectos que más nos han llamado la atención son los tres puertos PCIe 3.0 x16, que disponga no uno, sino dos puertos M.2 SSD, una tarjeta de red Killer E2500 y el puerto Thunderbolt 3.0 on board. Además, destaca mucho el diseño de la placa base, que como veremos, una vez conectada tiene iluminación en varios puntos, que es personalizable.

Estamos, sin lugar a dudas ante una placa base preparada para que le echemos todo lo que queramos, soportándolo sin mayores problemas. La conectividad, veremos que es uno de los grandes puntos de esta placa base, algo que destacamos, porque nos ha llamado mucho la atención que dispone de todo tipo de puertos, tanto en el panel, como en la propia placa base. Dispone de botones para overclocking, haciendo más sencillo el trabajo y los sockets para memorias DDR4 cuenta con la tecnología Intel XMP.

Antes de ponernos manos a la obra, dar las gracias a Gigabyte por cedernos esta excelente placa base y también el procesador Intel i7 7700K, con el que hemos realizado todo tipo de pruebas y a Coolmod les queremos agradecer la cesión de las memorias RAM DDR4 de Corsair.

Gigabyte Aorus Gaming7 1 - Review: Gigabyte Aorus Z270X Gaming 7


[/nextpage] [nextpage title=”Especificaciones” ]
CPU
  1. Support for 7th and 6th generation Intel® Core™ i7 processors/ Intel® Core™ i5 processors/Intel® Core™ i3 processors/ Intel®Pentium® processors/Intel® Celeron® processors in the LGA1151 package
  2. L3 cache varies with CPU

(Please refer “CPU Support List” for more information.)

Chipset
  1. Intel® Z270 Express Chipset
Memory
  1. 4 x DDR4 DIMM sockets supporting up to 64 GB of system memory
    * Due to a Windows 32-bit operating system limitation, when more than 4 GB of physical memory is installed, the actual memory size displayed will be less than the size of the physical memory installed.
  2. Dual channel memory architecture
  3. Support for DDR4 2133/2400 MHz memory modules
  4. Support for ECC UDIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)
  5. Support for non-ECC UDIMM 1Rx8/2Rx8/1Rx16 memory modules
  6. Support for Extreme Memory Profile (XMP) memory modules

(Please refer “Memory Support List” for more information.)

Onboard GraphicsIntegrated Graphics Processor-Intel® HD Graphics support:
  1. 1 x DisplayPort, supporting a maximum resolution of 4096×[email protected] Hz
    * Support for DisplayPort 1.2 version.
  2. 1 x HDMI port, supporting a maximum resolution of 4096×[email protected] Hz
    * Support for HDMI 1.4 version.

Maximum shared memory of 1 GB

Audio
  1. Creative® Sound Core 3D chip
  2. Support for Sound Blaster Recon3Di
  3. TI Burr Brown® OPA2134 operational amplifier
  4. High Definition Audio
  5. 2/5.1-channel
  6. Support for S/PDIF Out
LAN
  1. 1 x Intel® GbE LAN chip (10/100/1000 Mbit)(LAN1)
  2. 1 x Killer E2500 LAN chip (10/100/1000 Mbit) (LAN2)
    * Teaming is not supported.
Expansion Slots
  1. 1 x PCI Express x16 slot, running at x16 (PCIEX16)
    * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
  2. 1 x PCI Express x16 slot, running at x8 (PCIEX8)
    * The PCIEX8 slot shares bandwidth with the PCIEX16 slot. When the PCIEX8 slot is populated, the PCIEX16 slot operates at up to x8 mode.
  3. 1 x PCI Express x16 slot, running at x4 (PCIEX4)
    * The PCIEX4 slot shares bandwidth with the M2P_32G connector. The PCIEX4 slot operates at up to x2 mode when an SSD is installed in the M2P_32G connector.
  4. 3 x PCI Express x1 slots
    * The PCIEX1_3 slot shares bandwidth with the SATA3 1 connector. The SATA3 1 connector becomes unavailable when the PCIEX1_3 is populated.
    (All of the PCI Express slots conform to PCI Express 3.0 standard.)
Multi-Graphics Technology
  1. Support for NVIDIA® Quad-GPU SLI™ and 2-Way NVIDIA® SLI™ technologies
  2. Support for AMD Quad-GPU CrossFireX™ and 3-Way/2-Way AMD CrossFire™ technologies
Storage InterfaceChipset:
  1. 1 x M.2 connector (Socket 3, M key, type 2242/2260/2280/22110 SATA and PCIe x4/x2 SSD support) (M2M_32G)
  2. 1 x M.2 connector (Socket 3, M key, type 2242/2260/2280 SATA and PCIe x4/x2 SSD support) (M2P_32G)
  3. 1 x U.2 connector
  4. 3 x SATA Express connectors
  5. 6 x SATA 6Gb/s connectors
  6. Support for RAID 0, RAID 1, RAID 5, and RAID 10
    * Refer to “1-10 Internal Connectors,” for the installation notices for the PCIEX4, M.2, and SATA connectors.
USBChipset+Intel® Thunderbolt™ 3 Controller:
  1. 1 x USB Type-C™ port on the back panel, with USB 3.1 Gen 2 support
  2. 1 x USB 3.1 Gen 2 Type-A port (red) on the back panel

Chipset+Realtek® USB 3.1 Gen 1 Hub:

  1. 4 x USB 3.1 Gen 1 ports (available through the internal USB headers)

Š Chipset:

  1. 5 x USB 3.1 Gen 1 ports on the back panel
  2. 4 x USB 2.0/1.1 ports (available through the internal USB headers)
Internal I/O Connectors
  1. 1 x 24-pin ATX main power connector
  2. 1 x 8-pin ATX 12V power connector
  3. 1 x U.2 connector
  4. 2 x M.2 Socket 3 connectors
  5. 3 x SATA Express connectors
  6. 6 x SATA 6Gb/s connectors
  7. 1 x CPU fan header
  8. 1 x water cooling CPU fan header
  9. 4 x system fan headers
  10. 2 x system fan/water cooling pump headers
  11. 1 x front panel header
  12. 1 x front panel audio header
  13. 2 x USB 3.1 Gen 1 headers
  14. 2 x USB 2.0/1.1 headers
  15. 1 x Trusted Platform Module (TPM) header
  16. 1 x RGB (RGBW) LED strip extension cable header
  17. 1 x Thunderbolt™ add-in card connector
  18. 1 x Clear CMOS jumper
  19. 2 x temperature sensor headers
  20. 1 x power button
  21. 1 x reset button
  22. 1 x Clear CMOS button
  23. 1 x ECO button
  24. 1 x OC button
  25. 1 x audio gain control switch
  26. Voltage Measurement Points
  27. 2 x BIOS switches
Back Panel Connectors
  1. 1 x PS/2 keyboard/mouse port
  2. 1 x DisplayPort
  3. 1 x HDMI port
  4. 1 x Thunderbolt™3 port (USB Type-C™ port, with USB 3.1 Gen 2 support)
  5. 1 x USB 3.1 Gen 2 Type-A port (red)
  6. 5 x USB 3.1 Gen 1 ports
  7. 2 x RJ-45 ports
  8. 1 x optical S/PDIF Out connector
  9. 5 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In/Mic In, Line Out, Headphone)
I/O Controller
  1. iTE® I/O Controller Chip
H/W Monitoring
  1. Voltage detection
  2. Temperature detection
  3. Fan speed detection
  4. Overheating warning
  5. Fan fail warning
  6. Fan speed control
    * Whether the fan speed control function is supported will depend on the cooler you install.
BIOS
  1. 2 x 128 Mbit flash
  2. Use of licensed AMI UEFI BIOS
  3. Support for DualBIOS™
  4. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features
  1. Support for APP Center
    * Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
    3D OSD
    @BIOS
    AutoGreen
    BIOS Setup
    Color Temperature
    Cloud Station
    EasyTune
    Easy RAID
    Fast Boot
    Game Boost
    ON/OFF Charge
    Platform Power Management
    RGB Fusion
    Smart Backup
    Smart Keyboard
    Smart TimeLock
    System Information Viewer
    USB Blocker
    USB DAC-UP 2
    V-Tunerr
  2. Support for 3TB+ Unlock
  3. Support for Q-Flash
  4. Support for Xpress Install
Bundle Software
  1. Norton® Internet Security (OEM version)
  2. Intel® Smart Response Technology
Operating System
  1. Support for Windows 10/8.1 64-bit
  2. Support for Windows 7 32-bit/64-bit
    * Operating systems supported may vary depending on your processor model.
    * Please download the “Windows USB Installation Tool” from GIGABYTE’s website and install it before installing Windows 7.
Form Factor
  1. ATX Form Factor; 30.5cm x 24.4cm
Box Contents
  1. GA-Z270X-Gaming 7 motherboard
  2. Motherboard driver disk
  3. User’s Manual
  4. Quick Installation Guide
  5. Four SATA cables
  6. I/O Shield
  7. One GC-SLI2P bridge connector
  8. One G Connector
  9. One pack of back I/O dust cover
  10. One RGB (RGBW) LED strip extension cable
  11. Two velcro cable ties
  12. Two thermistors cables
Remark
  1. Due to different Linux support condition provided by chipset vendors, please download Linux driver from chipset vendors’ website or 3rd party website.
  2. Most hardware/software vendors may no longer offer drivers to support Win9X/ME/2000/XP. If drivers are available from the vendors, we will update them on the GIGABYTE website.




[/nextpage] [nextpage title=”Embalaje y Accesorios” ]

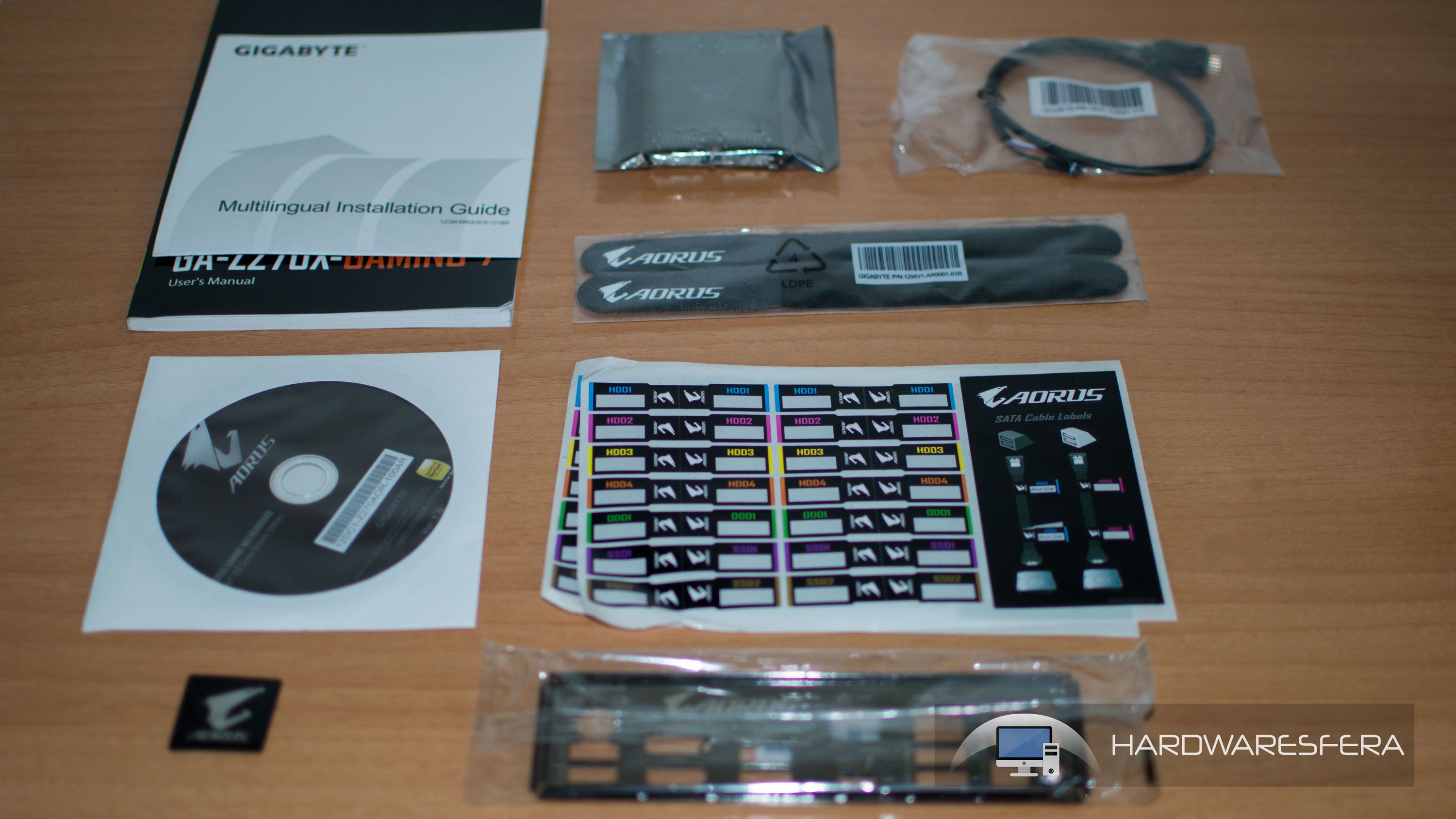

Dentro del paquete, tenemos aparte de la placa base, como es lógico, el típico CD con los drivers (recomendamos siempre bajarlos desde la web, ya que pueden estar más actualizados), el manual de usuario y la guía de instalación. Esto es todo lo necesario para montar la placa base y descubrir todas las posibilidades que nos ofrece esta placa base. Es necesario pegar un vistazo a este manual para conocer donde debemos poner cada uno de los elementos, ya que alguno de los conectores nos puede ofrecer soluciones especiales.

Respecto a cables y otros extras, esta placa base cuenta con cuatro cables SATA para los discos duros, al panel metálico para los conectores traseros, algo necesario en todos los chasis. Cuenta con un conector tipo puente GC-SLI2P y un conector tipo G, un cable extensor para la tira LED RGB, el cual evita que un trozo de la tira de ledes salga desde la placa base, quedando mal o tener que improvisar soluciones. Cuenta con dos tiras de velcro para recoger los cables y dos cables termistores para medir la temperatura de varios puntos en nuestro equipo, ya sea del procesador, GPU o el interno en el chasis, por ejemplo.

Gigabyte Aorus Gaming7 2 - Review: Gigabyte Aorus Z270X Gaming 7


[/nextpage] [nextpage title=”Intel Kaby Lake” ]

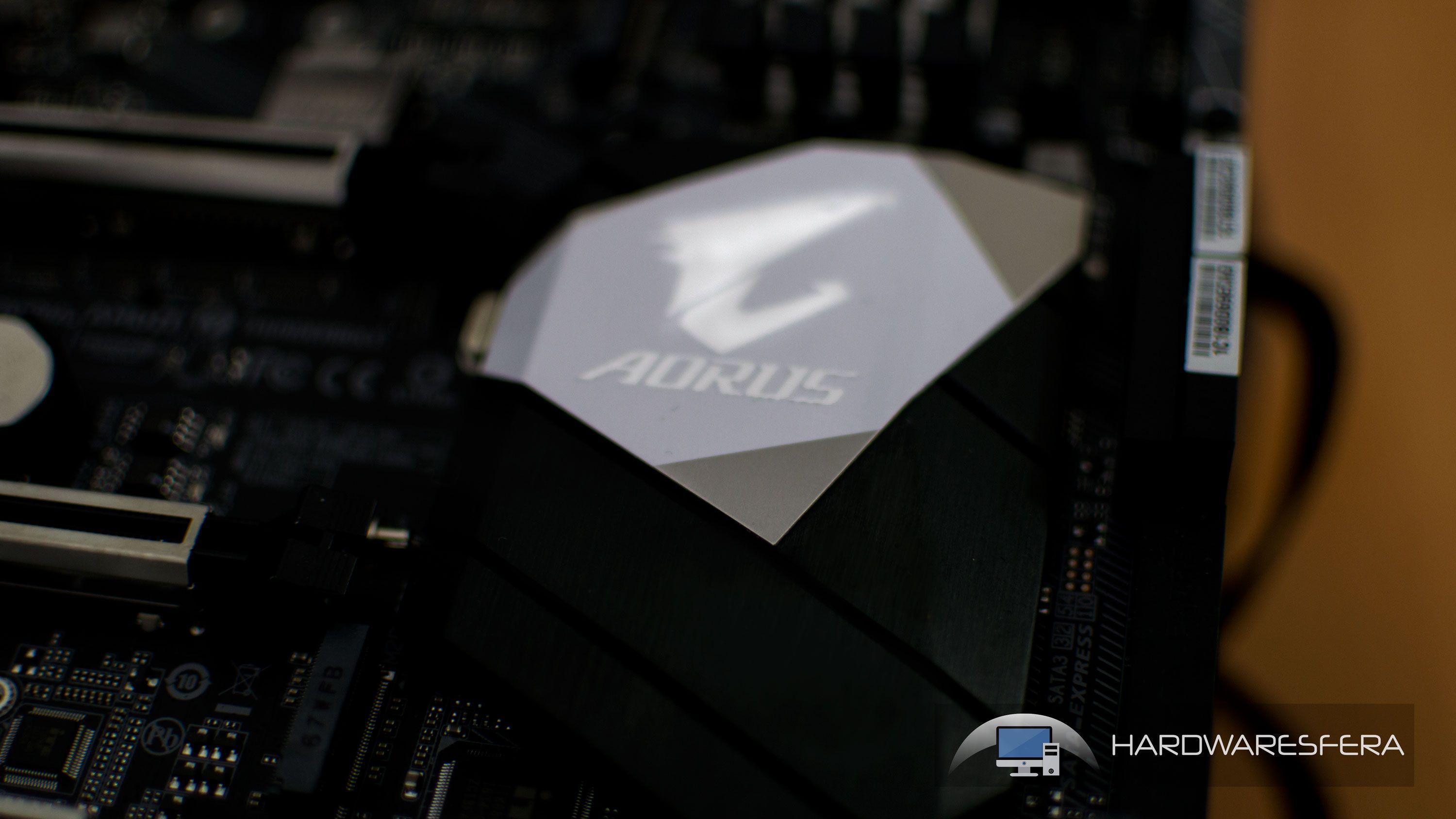

Gigabyte ha desarrollado esta placa base pensando de manera directa en los nuevos procesadores Intel Kaby Lake. Desde luego en esta placa base podremos instalar un procesador Skylake, sin mayores problemas, pero la finalidad de esta placa base, podemos decir sin lugar a dudas, no es esa. La finalidad es albergar, como en nuestro caso, un procesador de la serie ‘K’ de Intel. Nosotros hemos contado con el Intel i7 7700K, pero también podríamos instalar un Core i5 o el primer Core i3 totalmente abierto para overclocking.

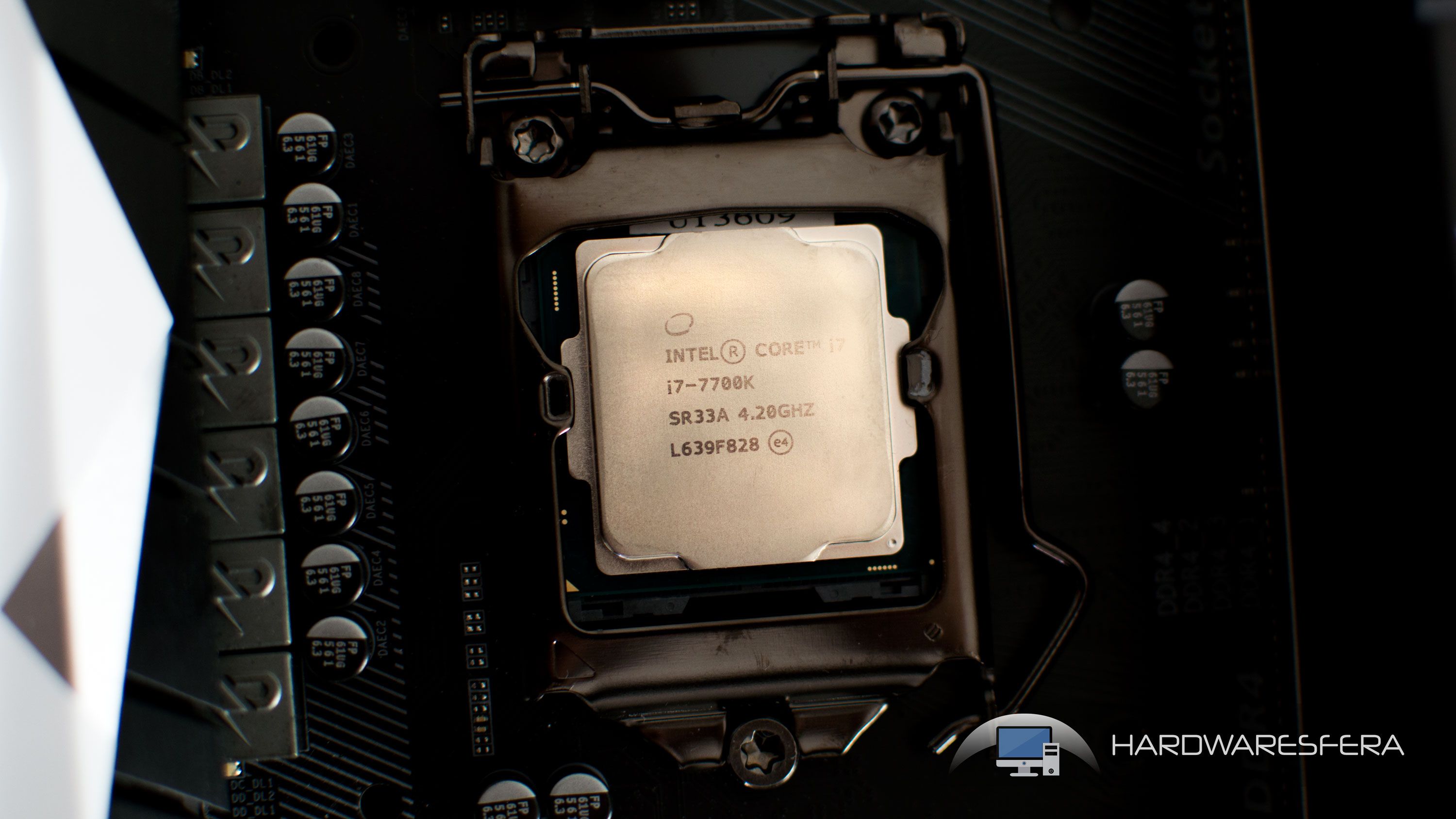

Según las especificaciones, esta placa base soporta tanto procesadores de 6ª como de 7ª Generación de Intel, aunque claro, debido a que lleva el chipset Intel Z270, lo ideal es instalar un procesador de 7ª Generación. Hablamos del i7 7700K, pero sin problemas podrían instalarse los procesadores de las gamas Core i5, Core i3, Intel Pentium e Intel Celeron.

Junto al procesador, encontramos un sistema de 9+2 fases. Esto ha sido pensado para las tareas de overclocking, ya que esto permite ofrecer una tensión estable y constante, permitiendo que el overclocking sea estable y así poder subirse más y sin mayores problemas la potencia del procesador. La realidad es que igual tiene alguna fase de potencia más de la necesaria, pero esto se hace para evitar problemas y que la estabilidad de la tensión sea lo mejor posible.

Gigabyte Aorus Gaming7 3 - Review: Gigabyte Aorus Z270X Gaming 7


[/nextpage] [nextpage title=”Conectividad on board” ]

Gigabyte ha pensado y ha querido que esta placa base sea muy, pero que muy completa en cuanto a conexiones y utilidades en la propia placa base. Algunas las iremos desgranando en diferentes apartados, ya que hay mucho que contar sobre ellas. Como cualquier placa base que se precie, en la esquina inferior derecha dispone los conectores para los ledes de funcionamiento y carga, el botón de arranque y el reset, elementos que cualquier torre dispone en el panel frontal.

Como características generales mas interesantes, debemos decir que esta placa base cuenta con un conector para el ventilador del disipador y uno especial para refrigeraciones liquidas que en el bloque de agua del procesador dispongan de ventilador, además de cuatro conectores para ventiladores repartidos por la placa y otros dos que pueden ser usados para ventiladores en general o para los ventiladores del bloque de la refrigeración líquida.

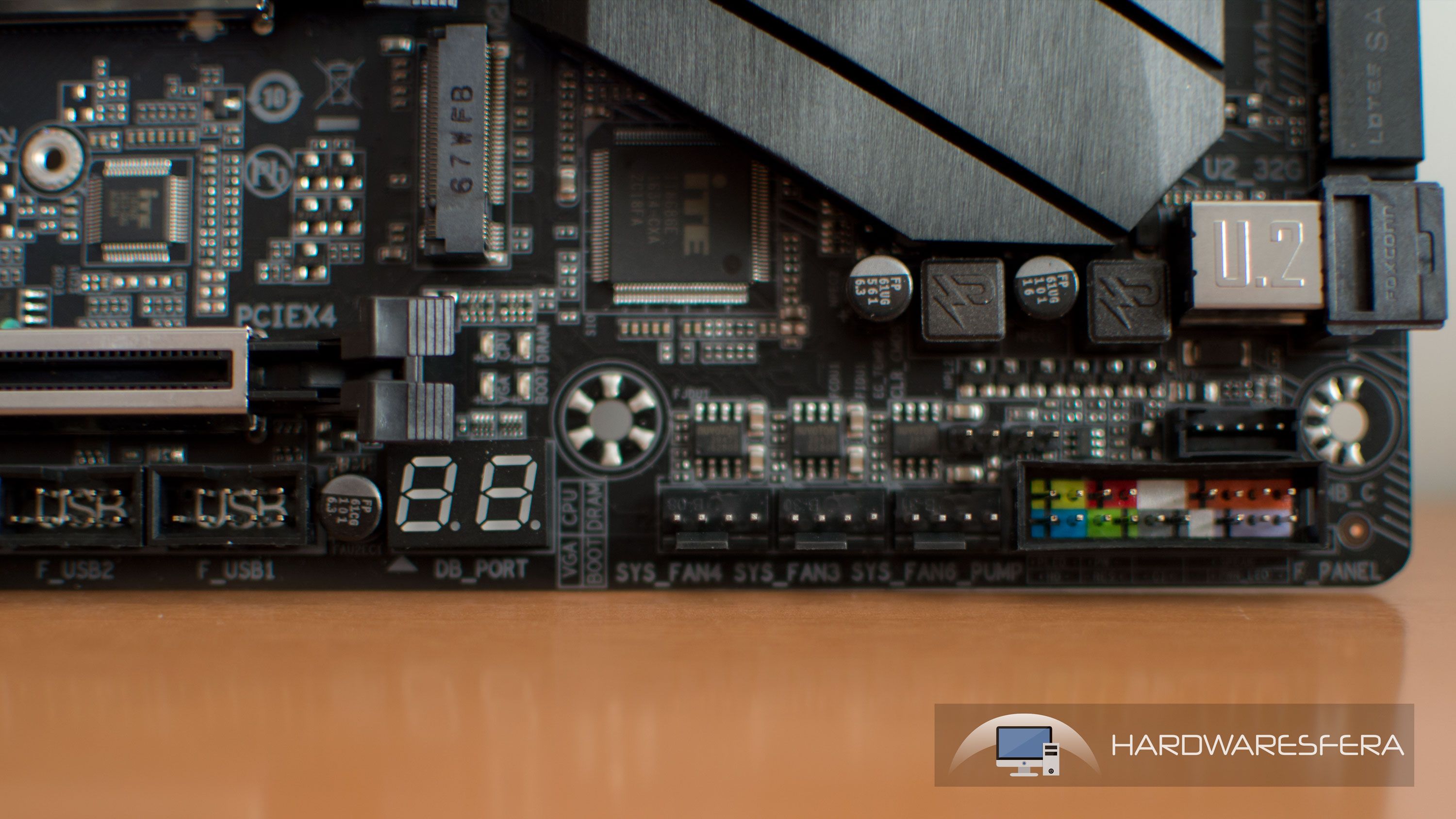

Algo que nos ha interesado mucho es que cuenta con dos sensores de temperatura integrados, lo cual permite una gestión más eficiente de los ventiladores. Otro elemento diferencial interesante, es que la placa base cuenta con un puerto para conectar una tira LED RGB. Si conectamos una tira LED RGB, al podremos modificar mediante Gigabyte AURA, la tecnología de personalización del color LED RGB, creándose un sistema uniforme y conjunto.

Conectividad

La placa base, como debe ser, dispone de una gran conectividad para los conectores de los paneles frontales de las torres de nuestros ordenadores y los sistemas de conectividad para bahías de 2.5” y 3.5”. Esta dispone de dos conectores para puertos USB 3.1 Gen 1, pero estos no están controlados por el chipset, se ha instalado un chip Realtek para dar soporte a estos puertos de conexión del panel frontal.

No solamente dispone de dos conectores para puertos USB, también tenemos dos conectores para puertos USB 2.0/1.1, estos controlados por el chipset Intel Z270. La placa base internamente también dispone de un puerto Thunderbolt 3, el cual se puede conectar a torres que dispongan en el frontal este puerto de conexión o bien el puerto USB Type-C que sea compatible con Thunderbolt.

Gigabyte Aorus Gaming7 4 - Review: Gigabyte Aorus Z270X Gaming 7

Almacenamiento

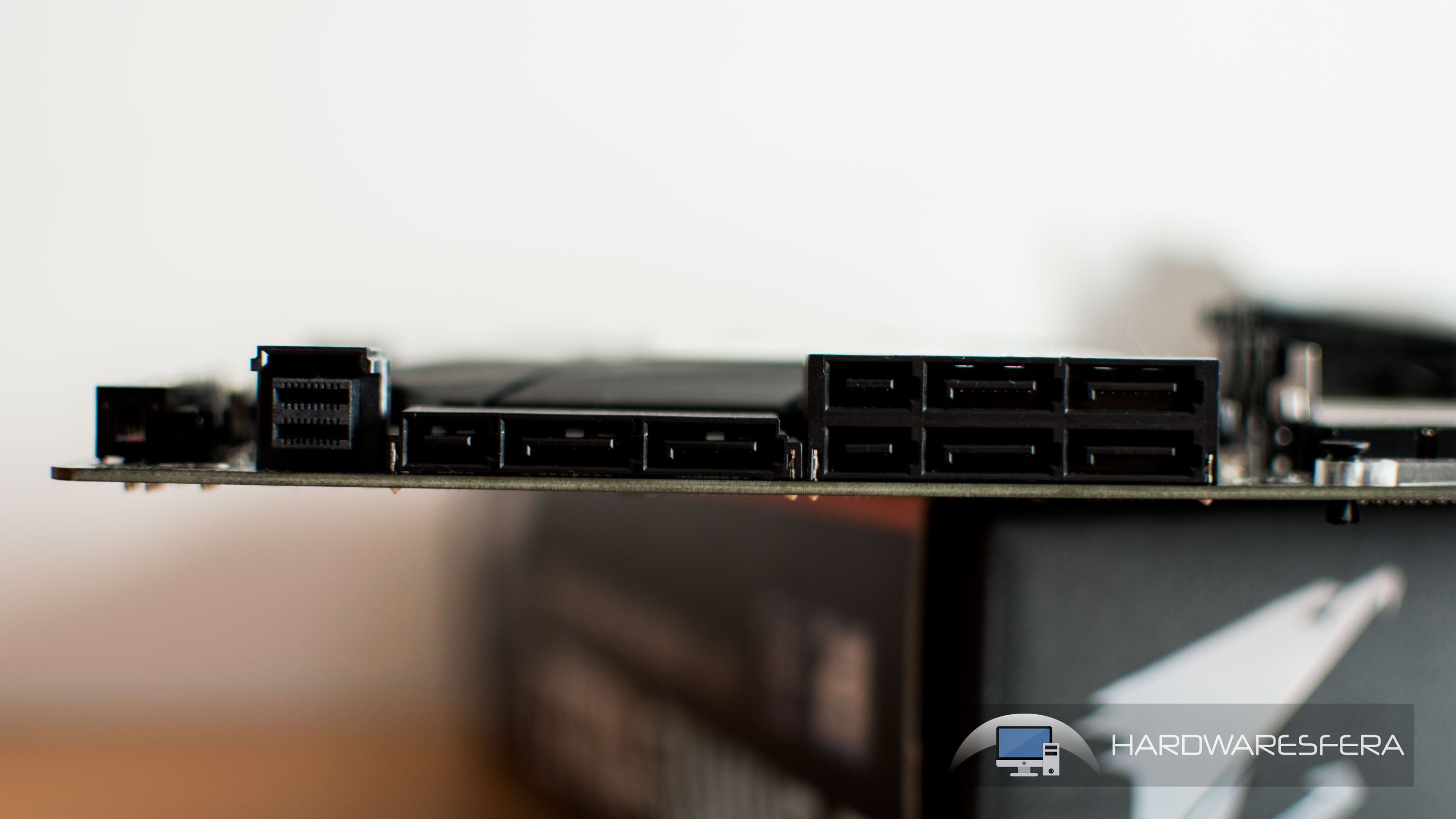

Toda buena placa base que se precie debe disponer de un buen número de conectores para almacenamiento, en este caso, tenemos seis puertos SATA III que permiten tasas de transferencia de 6GB/s y soportan configuraciones RAID 0, 1, 5 y 10. Esta placa base además cuenta con tres puertos SATA Express, un puerto de conexión híbrida entre los puertos PCIe y los puertos SATA, lo cual soluciona uno de los problemas que se suele dar con los SSD, que son los cuellos de botella, esto nos proporciona velocidades de transferencia de hasta 16Gbps, que son 1.97GB/s.

LEER MÁS
Review: Placa base Gigabyte AORUS X299 Gaming 7

Dicha placa base cuenta con un puerto U.2. Este puerto inicialmente se llamó SFF-8639 y se utilizaba para unidades SSD de alta velocidad co tecnología NVMe. Este conector especial ofrece la combinación de puertos SATA y SAS, que ofrece un total de cuatro líneas PCIe 3.0, pero realmente no utiliza un slot PCIe, por lo cual estamos dejando espacio para otras opciones. Otro aspecto interesante es que el puerto U.2 tiene el mismo diseño de conector que el puerto SATA Express. Los conectores U.2 son ideales, ya que puede soportar las altas velocidades de las unidades NVMe.

Las unidades SSD NVMe son unidades de disco duro con memorias exprés no volátiles. Esta nueva tecnología nos ofrece una latencia muy reducida y tenemos un gran aumento de las operaciones IOPS, que son instrucciones de entrada y salida por segundo, si lo comparamos con las unidades SATA. Las unidades NVMe además ofrecen un consumo mucho menor.

Gigabyte Aorus Gaming7 5 - Review: Gigabyte Aorus Z270X Gaming 7


[/nextpage] [nextpage title=”Puertos de expansión” ]



Memoria RAM

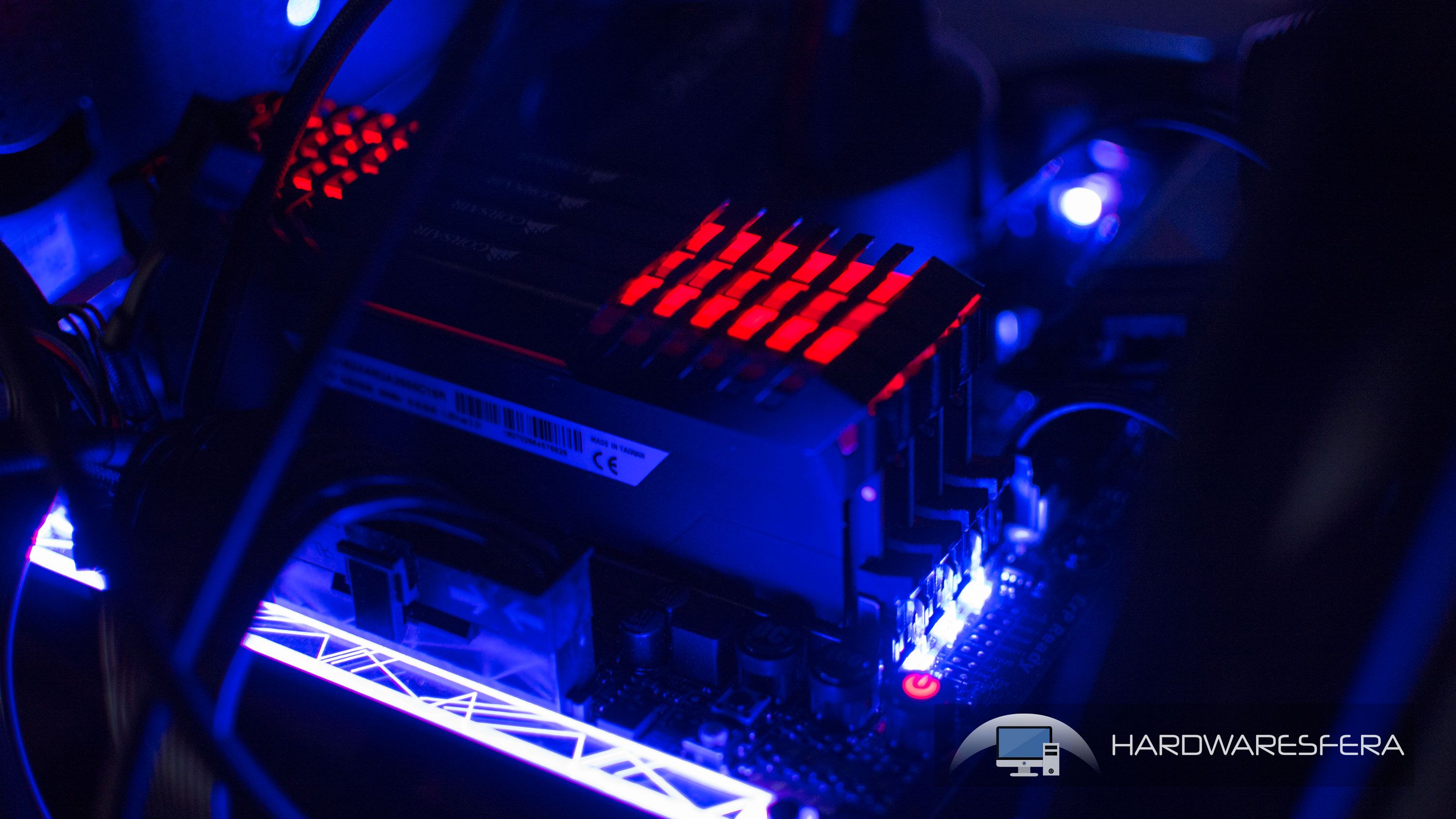

Esta placa base dispone de cuatro slots para memorias RAM DDR4, los cuales admiten un máximo de 64GB de memoria en el sistema soportando memorias con arquitectura Dual Channel. Soportando estos slots frecuencias de 2133MHz y 2400MHz, eso de manera nativa, sin una configuración mediante BIOS de los perfiles XMP, mientras que si activamos los perfiles XMP pueden trabajar a cualquier frecuencia y guardar los perfiles dentro de las propias memorias. Dichos perfiles incluyen no solo la modificación de las frecuencias de las memorias RAM, las que disponen de ledes RGB, se pueden también personalizar mediante esta tecnología. Esta tecnología XMP, lo que permite es descargar perfiles específicos según las características de las memorias RAM ofrecidas por los fabricantes y cargadas según necesitemos o crear nuestros perfiles propios y cargarlos según nos convenga, de una manera rápida y sencilla.

Algo muy interesante de esta placa es el soporte de los módulos. Tenemos por un lado que admite memorias ECC UDIMM 1Rx8/2Rx8, eso sí, trabajando en modo no-ECC y también admite memorias no-ECC UDIMM 1Rx8, 2Rx8 y 1Rx16. Seguramente algunos no sabréis que quiere decir esto y os lo explicamos. Las memorias ECC, son memorias  con Error Correction Code, lo cual quiere decir que pueden corregir errores mediante un chip adicional que detecta y corrige errores de 1bit y detección de errores de 2bit. Estas memorias ECC son más caras y claro, nuestra placa, aunque tengan este chip de memoria extra, no las tiene en cuenta como tales y actúan como memorias no-ECC. Normalmente estas memorias ECC son un 15-20% más caras y se destinan a servidores, sobre todo.

Respecto a los valores 1Rx8, 2Rx8 y 1Rx16, esto quiere decir que esta placa base soporta módulos de memoria RAM DDR4 con ocho chips de memoria en una cara (1Rx8), ocho chips de memoria en cada una de las caras (2Rx8) y dieciséis chips de memoria en una cara (2Rx16). Normalmente todas las del mercado son de alguna de estas tres configuraciones, sería muy raro encontrar una memoria DDR4 que fuera de otro tipo de configuración, así que no deberíamos de tener problemas al respecto.

Gigabyte Aorus Gaming7 6 - Review: Gigabyte Aorus Z270X Gaming 7

Puertos PCIe

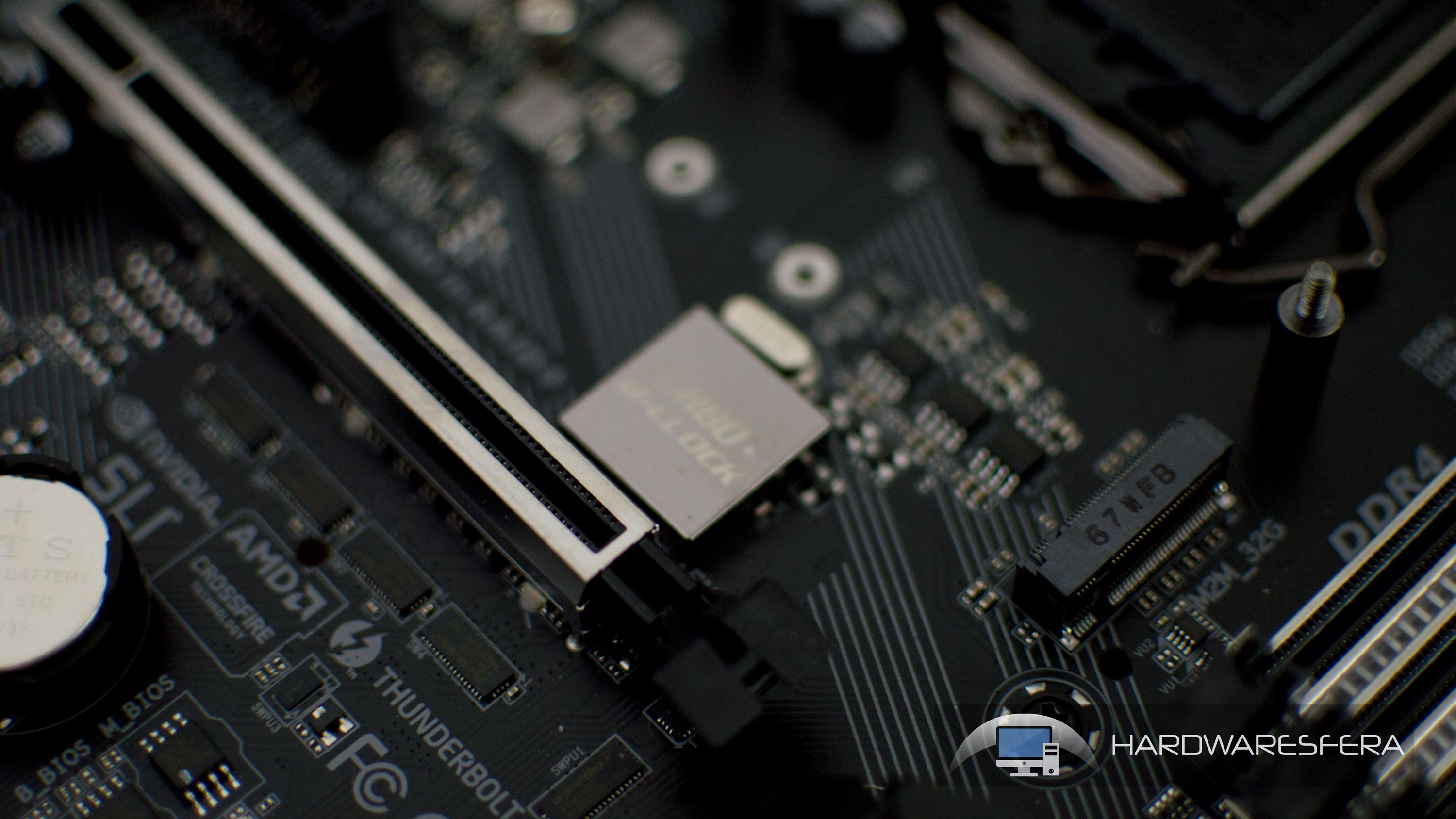

La placa base dispone de tres puertos PCIe 3.0 x16, los cuales comparten una característica interesantes y es que son puertos blindados. Esto quiere decir que tienen un recubrimiento metálico, lo cual permite remover las tarjetas gráficas que conectemos tantas veces como queramos. Además, los dos primeros puertos disponen de ledes RGB, que son configurables en color al gusto gracias a la tecnología Gigabyte Aura.

Cada uno de los puertos PCIe 3.0 x16 trabajan a una velocidad. El primero de ellos es x16, ya que está pensado para la tarjeta gráfica principal. El segundo de ellos es trabaja en una configuración x8, mientras que el último de los tres está trabajando en configuración x4. La placa base soporta configuraciones 2-Way SLI de NVIDIA, pudiéndose instalar dos tarjetas gráficas de una sola GPU en cada una de ellas o bien dos tarjetas gráficas con dos GPU en cada una de ellas. Admite configuraciones 3-Way/2-Way CrossFireX de AMD. Se pueden instalar bien dos tarjetas gráficas con dos GPU en cada tarjeta gráfica o bien tres tarjetas graficas con una única GPU en cada una de ellas.

Además de los puertos PCIe 3.0 x16, cuenta con tres conectores PCIe 3.0 x1, el cual permite conectar diferentes tipos de dispositivos, como puedan ser tarjetas WiFi + Bluetooth, unidades SSD mediante puerto PCIe x1 o bien una expansión de puertos USB 3.1, según las necesidades que tengamos.

Esta placa base dispone de dos puertos M.2 para unidades SSD. Las unidades trabajan mediante el puerto PCIe x2/x4. Soporta unidades M.2 SSD tipo M Key, esto quiere decir que tiene un bloque de cinco contactos en la zona derecha. Ambas tienen en común que soportan unidades tipo 2242/2260/2280, mientras que el conector principal con el nombre M2M_32G, también soporta unidades tipo 22110.

Gigabyte Aorus Gaming7 7 - Review: Gigabyte Aorus Z270X Gaming 7


[/nextpage] [nextpage title=”Conectividad panel I/O” ]

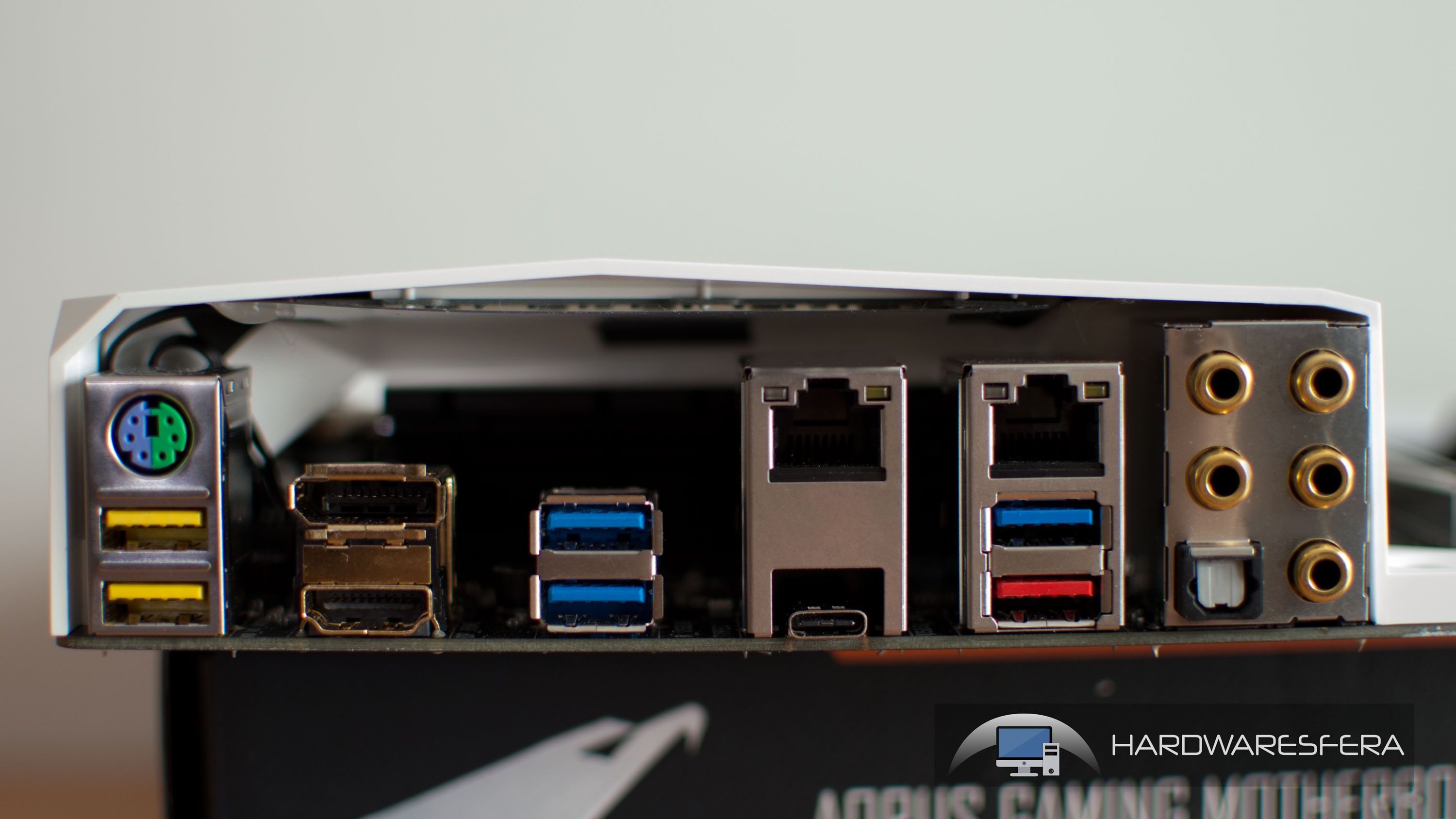

Gigabyte suele cuidar mucho la calidad de la conectividad en el panel de puertos I/O de la zona trasera. Esta placa base no es una excepción, ya que disponer de un puerto PS/2 para teclado y ratón, indistintamente. Para conectividad de dispositivos, tenemos un puerto USB 3.1 Type-A de color rojo, mientras que los USB 3.1 Gen 1 son de color azul, controlados por el chipset, al igual que el puerto USB 3.1 Gen 2 Type-C, el cual, es un conector bajo Thunderbolt 3 (el cual analizamos en profundidad), algo que se está convirtiendo en elemento imprescindible en cualquier placa base que se considere de gama alta.

Esta placa base está pensada también para el gaming, entre otros y por este motivo se ha instalado además de puerto RJ-45 controlado por el chipset Intel, un segundo puerto RJ-45 controlado por la tarjeta de red Killer E2500, la cual está pensada para el gaming, con un ping inferior que las soluciones convencionales y que entre otras funciones, discriminación del ancho de banda.

Tenemos por otro lado el apartado de audio y video. Podemos utilizar esta placa base con un procesador Intel Kaby Lake que disponga de iGPU, gracias al puerto DisplayPort y HDMI. El sonido es cosa del chip Creative Sound Core 3D, el cual soporta la tecnología Sound Blaster Recon3Di. Una de las características habituales de las placas base es que se puede retirar el amplificador operacional, que en este caso tenemos de fábrica el TI Burr Brown OPA2134. Podemos cambiarlo por otro que nos ofrezca ganancias o bien removerlo si empieza a perder calidad por el paso del tiempo. Respecto a la capacidad de conexión, cuenta con entrada y salida de micrófono, conector S/PDIF para audio digital y se pueden instalar altavoces 2.1 o bien 5.1, según queramos.

La placa base dispone de un pequeño switch o interruptor en la zona inferior izquierda con el nombre CAP_SW, que tiene dos posiciones. Este switch nos permite modificar la ganancia en la salida de audio. Dicho switch está de fábrica en la posición 1, que es una ganancia de 2.5x, pudiéndolo pasar a la posición 2, si lo queremos, que ofrece una ganancia de 6x.

Gigabyte Aorus Gaming7 8 - Review: Gigabyte Aorus Z270X Gaming 7


[/nextpage] [nextpage title=”Características de overclocking” ]

BIOS

La placa base cuenta con un sistema DualBIOS, que permite restablecer la BIOS de fábrica después de hacer overclocking o si se da algún fallo a la hora de actualizar. Este apartado lo podemos controlar mediante el DualBIOS switch, que en la placa recibe el nombre SB, que tiene dos posiciones, el 1 es para la posición BIOS ‘normal’ y si pasamos al 2, se realiza un Backup de la BIOS, restaurando la configuración inicial.

Junto con el switch SB tenemos el BIOS SW, el cual nos permite utilizar la BIOS de manera individual en la posición 2 y en configuración Dual BIOS en la posición 1. Esto tiene una utilidad interesante, ya que nos ofrece seleccionar una BIOS diferente cuando hacemos overclocking, ofreciendo una reducción de fallos en la BIOS cuando se hace overclocking. Tenemos además cerca de la pila de la BIOS, dos indicadores LED. El MBIOS_LED nos indica que la BIOS ‘normal’ y el BBIOS_LED nos indica que esta en modo Backup, o lo que es lo mismo, que estamos restableciendo a su estado original la BIOS.

Tenemos adicionalmente junto con el tercer puerto PCIe 3.0 x16, una serie de indicadores LED, que sustituyen al speaker que con pitidos nos indicaba que estaba fallando en nuestro equipo. Los indicadores LED corresponden al estado del procesador (CPU), al estado de la BIOS (BOOT), el estado de las memorias RAM (DRAM) y la tarjeta grafica (VGA). Esto es interesante, ya que de manera fácil y visual se nos está indicando que alguno de los componentes mencionados no está operando de manera correcta.

Gigabyte Aorus Gaming7 9 - Review: Gigabyte Aorus Z270X Gaming 7

OVERCLOCKING

Esta placa base en la zona superior derecha dispone de diferentes botones con funciones pensadas para cuando trabajamos en modos de overclocking, instalada la placa base sobre un chasis especial para estas funciones. Lo primero que encontramos son los botones función, estos botones nos permiten arrancar (PW_SW), reiniciar (RST_SW) o hacer un Clear CMOS (CMOS_SW). Esto es una función muy interesante ya que normalmente en la zona de los pines de conexión de botón de arranque y reinicio, así como los ledes de estado, no se suelen conectar en overclocking y evitamos tener que hacer puentes para arrancar la placa base o resetearla.

La placa cuenta con dos botones de overclocking o para ahorro de energía. El botón ECO (ECO), nos ofrece un ahorro de energía de manera automático, eso sí, según la carga de trabajo y las posibilidades que haya en ese instante de aplicar un ahorro energético. El botón OC (OC), nos permite hacer overclocking aun sin tener conocimientos técnicos. Según los componentes instalados, dentro de unos perfiles integrados en la BIOS, carga el más óptimo, el que mejor se nos pueda adaptar según nuestro disipador y otros parámetros y lo ejecuta, mejorando la frecuencia de trabajo de nuestro procesador.

Finalmente, en esa zona, justo entre el borde superior de la placa base y los slots de la memoria RAM encontramos ocho puntos de medición de tensiones para tener un mayor control. Esto es muy interesante para tener un control de los voltajes a los que operan diferentes puntos de la placa base, concentrados en un mismo espacio, permitiendo que con un multímetro podamos controlar las tensiones. Los puntos de medida hacen referencia al VCCIO, VAXG, VDIMM, DDRVTT, PCHIO, VSA, VPP_25V y VCORE. El pin de 1, situado a la izquierda es el positivo, y el pin 2, situado a la derecha es el negativo (al ser tensión en continua da igual, ya que si ponemos el multímetro al revés, nos aparecerá como negativa, sencillamente, deberíamos cambiar las puntas de medida de posición y arreglado el problema).

Gigabyte Aorus Gaming7 10 - Review: Gigabyte Aorus Z270X Gaming 7


[/nextpage]



[nextpage title=”Conclusión” ]

Medalla OroHE 300x300 - Review: Gigabyte Aorus Z270X Gaming 7Gigabyte nos ofrece con esta placa base Aorus Z270X Gaming 7, una solución de gama alta con una gran cantidad de características, diferentes, que harán las delicias de los aficionados al gaming y al overclocking. Podríamos decir que es una placa base con todo lo que se pueda necesitar y más. Tenemos botonería especial para hacer overclocking de manera sencilla, tenemos conectividad Thunderbolt tanto en placa como en el panel I/O trasero, este mediante puerto USB 3.1 Gen 2 Type-C, admite configuraciones 2-Way SLI/CrossFireX, entre otras muchas cosas que ya hemos explicado.

El diseño tampoco ha sido dejado al azar. La Aorus Z270X Gaming 7 cuenta con gran cantidad de LED RGB repartidos por la placa controlados mediante el software Gigabyte Aura y además, cuenta con un conector especial para tira de LED, con cable de extensión dentro de la propia caja. Esto permite que todas las luces, estén sincronizadas en color de manera sencilla.

Lejos de entrar a debatir si vale o no la pena dar el salto a Intel Kaby Lake, lo que tenemos claro es que Gigabyte ha fabricado una placa base para todo lo que queramos. Hemos hablado de overclocking y es que esta placa cuenta con 12+2 fases de alimentación para el procesador, para una estabilidad de tensión total y así hacer el overclocking muy estable. Destaca también que se han reforzado los puertos PCIe 3.0 x16 y los slots para la memoria RAM DDR4, pensando en tareas de overclocking donde se cambia mucho de tarjeta gráfica y memorias RAM o se ponen y quitan muchas veces.

Gigabyte Aorus Gaming7 1 - Review: Gigabyte Aorus Z270X Gaming 7

[/nextpage]
