Cómo conectar a la fuente de alimentación una GPU con varias clavijas de conexión
En los últimos años estamos viendo cómo las tarjetas gráficas son fácilmente el componente que más está exigiendo a las fuentes de alimentación actuales. Si hace una década una fuente de 750 W podía suplir tu ordenador de sobras, con las que se espera que lleguen este año dicha fuente de alimentación se queda obsoleta. Primero por la potencia, y luego porque los cables de alimentación estandarizados se están quedando cortos, y hay que hacer un nuevo estándar.
Se pueden conectar varios cables de una misma fuente de alimentación a una GPU. Pero hay que tener en cuenta que estamos manejando material que cuesta miles de euros en total, y hay que saber usarlos. Por ello, antes de que construyas tu PC ideal con una de las nuevas tarjetas gráficas que saldrán este año, aquí tienes la precaución del uso del cable PCI-E de las fuentes de alimentación de Antec.
Antec no enseña a conectar varios cables PCie a una sola greáfica
La cabecera PCI-E suministra energía a la GPU. Un solo cable suele contener 2 cabeceras de 6+2 pines. Últimamente, el consumo de energía de las GPU de gama alta aumenta. Por lo tanto, desde Antec nos recomiendan que si el modelo de GPU requiere de 200W o más, se utilicen 2 o 3 cabezales de 6+2pin para alimentar la GPU.

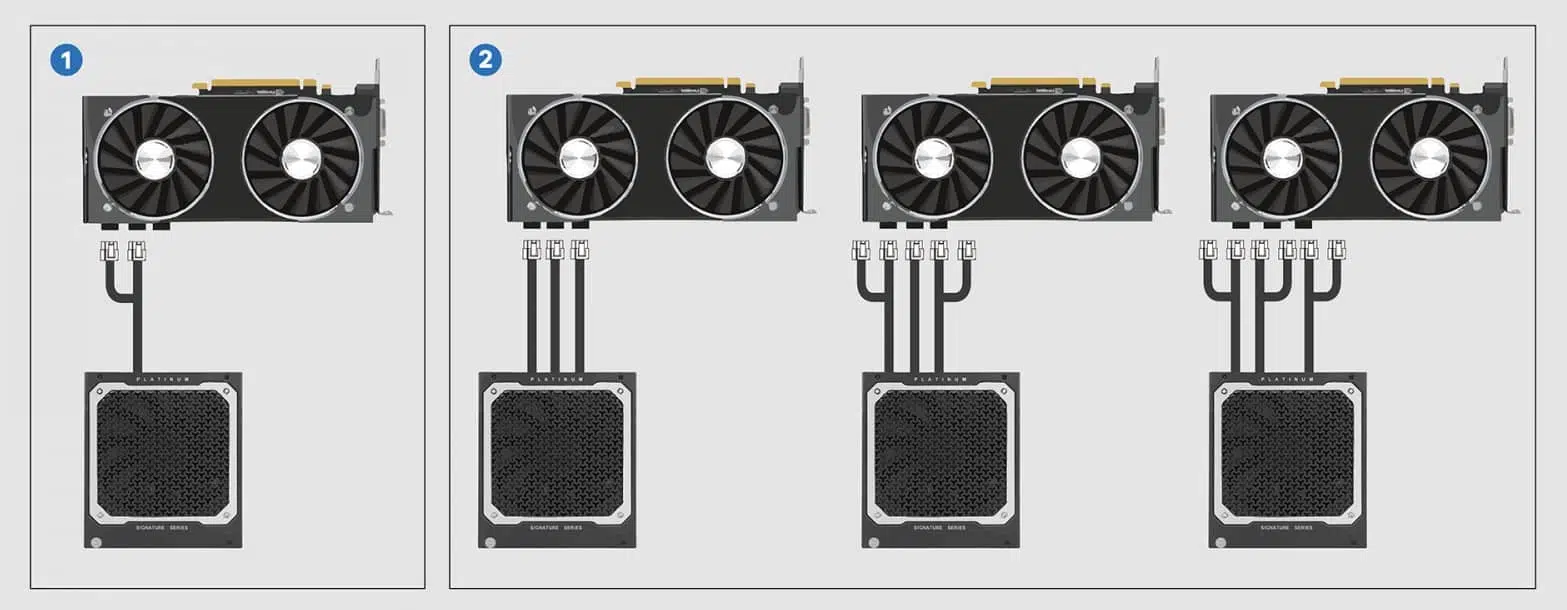

La cabecera PCI-E suministra energía a la GPU. Un único cable suele contener 2 cabeceras de 6+2pines. Últimamente, el consumo de energía de las GPU de gama alta aumenta. Por lo tanto, es muy recomendable que si el modelo de GPU requiere 200W o más, usemos 2 o 3 cabezales de 6+2pin para alimentar la GPU como se muestra abajo.
Nos avisan de que si la GPU contiene dos cabezales, empleemos 2 cables PCI-E para alimentar cada cabezal de 6+2pin. Pero si la GPU contiene tres cabezales, independientemente de que se le pueda suministrar energía con menos, sugieren emplear 3 cables PCI-E para así suministrar energía a cada cabezal de 6+2 pines y con ello evitar que el elevado consumo de energía dañe el cable individual.
Se avecinan unos años en los que el montaje de PCs de gama de entusiasta y de estaciones de trabajo va a tener que lidiar con gráficas que piden varios cables de alimentación si necesitan una tarjeta gráfica tope de gama. Es por ello por lo que nunca está de más seguir las instrucciones de instalación y tener en cuenta la seguridad eléctrica para evitar que los componentes se deterioren.
